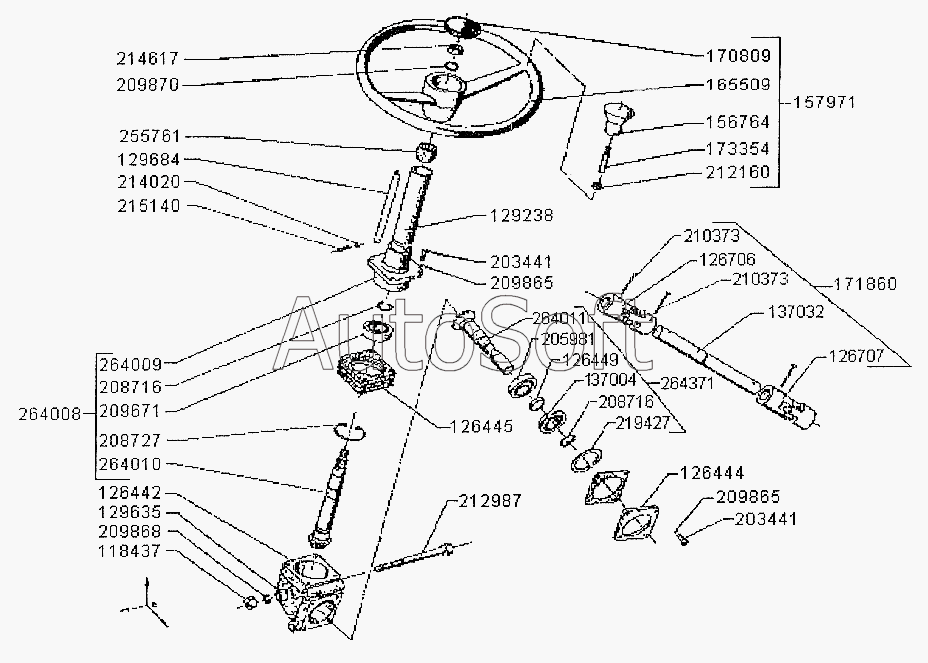

687.33.06.00.00
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 687.33.06.00.00 | 6***0 | Система управления | |
| 1 | 7***0 | Коробка в сборе | |
| 2 | 7***9 | Крышка | |
| 3 | 7***2 | Крышка | |
| 4 | 7***0 | Коробка | |
| 5 | [***] | Гайка М14-6Н БДС744-83 | |
| 6 | 7***2 | Полувтулка | |
| 7 | 5***1 | Картер | |
| 8 | 5***4 | Крышка | |
| 9 | 5***5 | Уплотнение | |
| 10 | 5***2 | Втулка распорная | |
| 11 | 5***0 | Карданная муфта | |
| 12 | 5***0 | Карданная муфта со шлицами | |
| 13 | 5***0 | Рулевой механизм | |
| 14 | 6***1 | Шайба | |
| 15 | 6***3 | Молдинг | |
| 16 | 7***0 | Рукоятка пластмассовая | |
| 17 | 8***0 | Рулевое колесо | |
| 18 | 8***1 | Крышка | |
| 19 | 5***0 | Стержень в сборе | |
| 20 | 8***1 | Болт специальный | |
| 21 | [***] | Болт М8х22-8.8 БДС1232-86 | |
| 22 | 6***2 | Подшипник | |
| 23 | [***] | Пружинная шайба 18Н БДС833-82 | |
| 24 | В***7 | Кольцо | |
| 25 | [***] | Кольцо А62 БДС2170-77 | |
| 26 | 6***0 | Подшипник | |
| 27 | [***] | Шайба А М6 БДС206-78 | |
| 28 | 8***2 | Пружинная шайба | |
| 29 | 1***2 | Пружинная шайба | |
| 30 | [***] | Пружинная шайба 18Н БДС833-82 | |
| 31 | 1***0 | Штифт цилиндрический | |
| 32 | [***] | Винт М4х10-5.6 БДС8226-71 | |
| 33 | [***] | Пружинная шайба 5Н БДС833-82 | |
| 34 | [***] | Винт 1АМ5х8-5.8 БДС1338-85 | |
| 35 | М***3 | Гайка | |
| 36 | [***] | Шайба А М4 БДС206-78 | |
| 37 | [***] | Болт М14х120-6g БДС2662-72/8.8 | |
| 38 | [***] | Винт М6х.25-5.6 БДС8226-71 | |
| 39 | [***] | Гайка М18х1,5-8 БДС1262-83 | |
| 40 | [***] | Уплотнение А 28х52х10-3 БДС9954-73 | |
| 41 | 6***8 | Пружинная шайба предохранительная | |
| 42 | 5***3 | Втулка | |
| 43 | 5***0 | Колонна в сборе | |
| 44 | 5***7 | Крышка в сборе | |
| 45 | 5***6 | Вал с шестерней | |
| 46 | 5***1 | Вал с шестерней | |
| 47 | 5***0 | Стержень в сборе | |
| 48 | 5***0 | Вал с шестерней в сборе | |
| 49 | 6***0 | Подшипник | |
| 50 | [***] | Регулирующая пластина | |
| 51 | 5***2 | Подшипник 60206 | |
| 52 | 5***1 | Стержень в сборе | |
| 53 | 8***0 | Рулевое колесо D=360 |
