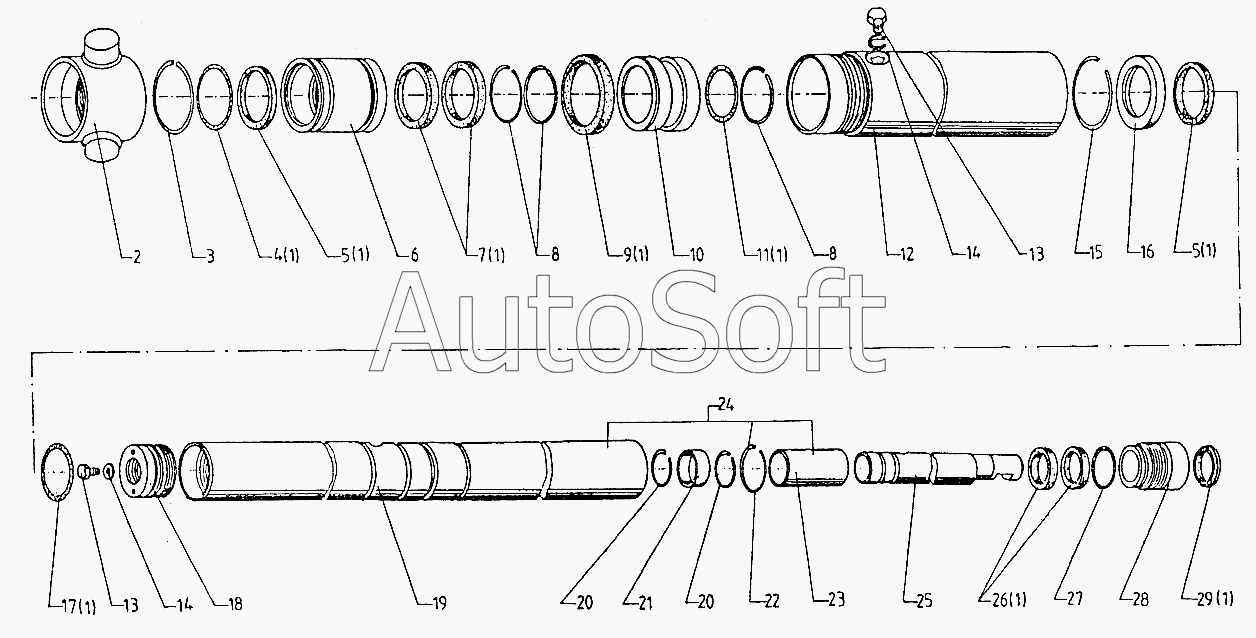

Каталог запасных частей к технике: Балканкар Рекорд EB-687 (2002). Цилиндр телескопический Т1-100/28-2
15
4148.4.00.00
29
28
27
26
25
24
23
22
21
20
20
19
18
17
16
1
1
1
1
1
1
1
1
1
14
14
13
13
12
11
10
9
8
8
7
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4148.4.00.00 | 4***0 | Цилиндр телескопический Т1-100/28-2 | |
| 1 | 4***А | Быстроизнашивающиеся запасные части Т1-100/28-2 | |
| 2 | 4***1 | Гайка несущая | |
| 3 | 4***8 | Кольцо В85 | |
| 4 | [***] | О-кольцо Б 75х5-2-70 БДС7947-85 | |
| 5 | [***] | Маслосбрасыватель Е60 ОН-04 58952-82 | |
| 6 | 4***3 | Затвор | |
| 7 | 2***0 | Манжета М2В 60х68х12 | |
| 7 | 2***0 | Манжета М2В 60х68х12 | |
| 8 | 4***7 | Кольцо В60 | |
| 9 | 4***1 | Манжета К2А 70х85 | |
| 10 | 4***5 | Поршень | |
| 11 | [***] | О-кольцо Б53х3,55-2-70 БДС7947-85 | |
| 12 | 4***0 | Цилиндр | |
| 13 | [***] | Болт 2 М8х10-6.8 БДС1230-85 | |
| 14 | [***] | Кольцо IА 8х14 М1 БДС3609-73 | |
| 15 | 4***5 | Кольцо предохранительное А90 | |
| 16 | 4***3 | Коробка очистительного кольца Е60 | |
| 17 | [***] | О-кольцо Б53х3-2-70 БДС7947-85 | |
| 18 | 4***3 | Пятка | |
| 19 | 4***1 | Плунжер II | |
| 20 | 4***6 | Кольцо В40 | |
| 21 | 4***0 | Втулка | |
| 22 | 5***8 | Кольцо опорное А47 | |
| 23 | 4***3 | Втулка | |
| 24 | 4***0 | Плунжер II-общий вид | |
| 25 | 4***0 | Плунжер I-общий вид | |
| 26 | 2***0 | Манжета М2В 40х48х7 | |
| 27 | [***] | О-кольцо Б44х2-2-70 БДС7947-85 | |
| 28 | 4***4 | Гайка | |
| 29 | [***] | Маслосбрасыватель Е40 ОН-04 58952-82 |
