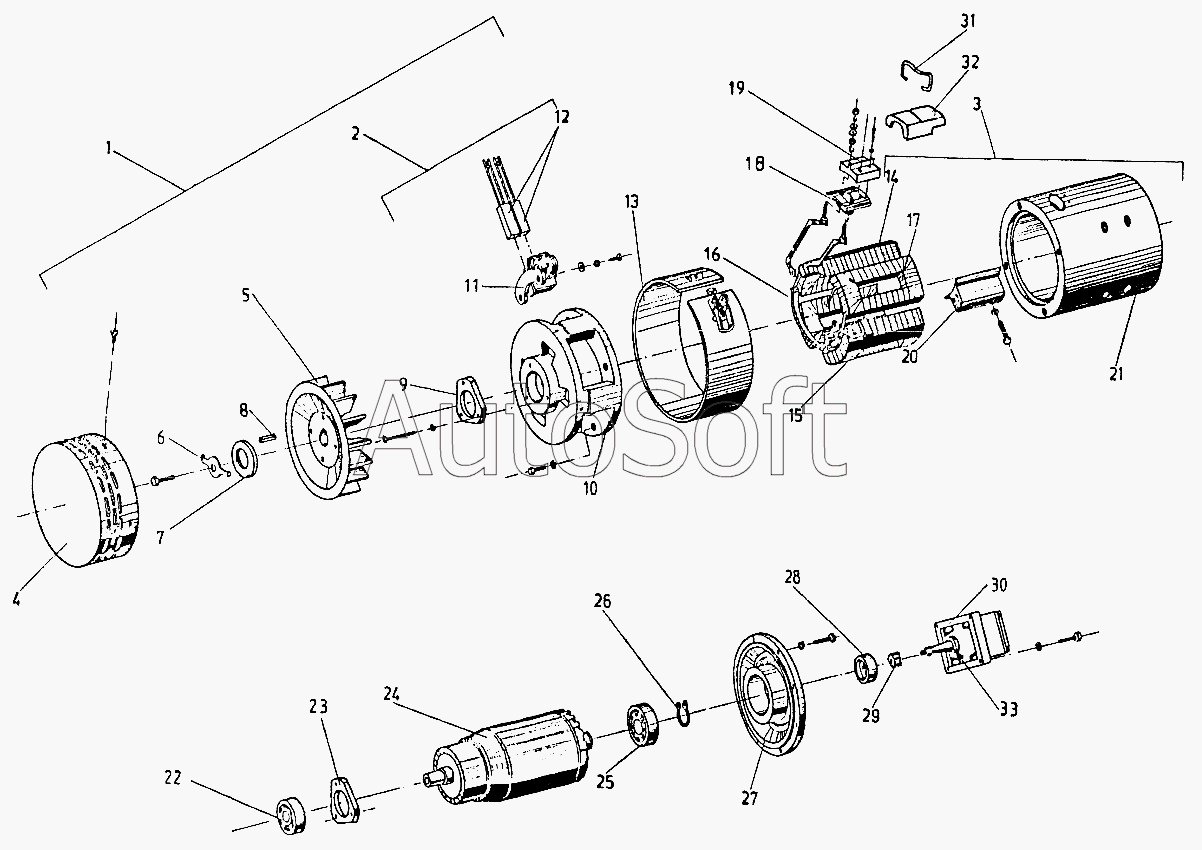

Каталог запасных частей к технике: Балканкар Рекорд EB-687 (2002). Насос с электродвигателем А14Х-ЕС 6,5/7,5/28-7, А18Х-ЕС 6,5/7,5/28-7
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
7021.29.00.00-14
7021.29.00.00-22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7021.29.00.00-14 | 7***4 | Насос с электродвигателем А14Х-ЕС 6,5/7,5/28-7 | |
| 7021.29.00.00-22 | 7***2 | Насос с электродвигателем А18Х-ЕС 6,5/7,5/28-7 | |
| 1 | 2***7 | Электродвигатель насоса ЕС 6,5/7,5/28-7 | |
| 2 | 2***0 | Щит со щеткодержателями | |
| 3 | 2***0 | Статор | |
| 4 | 4***7 | Кожух | |
| 5 | 4***9 | Вентилятор | |
| 6 | 4***7 | Шайба предохранительная | |
| 7 | 4***7 | Шайба | |
| 8 | 5***7 | Шпонка призматическая | |
| 9 | 4***7 | Крышка подшипника | |
| 10 | 4***7 | Щит задний | |
| 11 | 2***5 | Щеткодержатель | |
| 12 | 2***1 | Щетка | |
| 13 | 2***3 | Пояс защитный | |
| 14 | 2***0 | Сериесная катушка I | |
| 15 | 2***0 | Сериесная катушка II | |
| 16 | 2***0 | Шунтовая катушка I | |
| 17 | 2***0 | Шунтовая катушка II | |
| 18 | 5***7 | Уплотнение | |
| 19 | 5***9 | Основание | |
| 20 | 2***8 | Полюс | |
| 21 | 4***7 | Корпус | |
| 22 | [***] | Шарикоподшипник 6305-2z Р6f БДС4884-85 | |
| 23 | 4***7 | Крышка подшипника | |
| 24 | 2***0 | Ротор | |
| 25 | [***] | Шарикоподшипник 6207-2z Р6f БДС4884-85 | |
| 26 | [***] | Кольцо предохранительное В35 БДС2170-77 | |
| 27 | 4***7 | Передний шит | |
| 28 | 7***4 | Втулка | |
| 29 | [***] | Зубчатая втулка 10-42 | |
| 30 | [***] | Шестеренный насос А14Х ОН-04 58917-79 | |
| 30 | [***] | Шестеренный насос А18Х ОН-04 58917-79 | |
| 31 | 5***9 | Скоба | |
| 32 | 5***8 | Клеммный щиток | |
| 33 | [***] | Уплотнение Б17,4х29х6,7-1 ОН-04 73438-81 |
