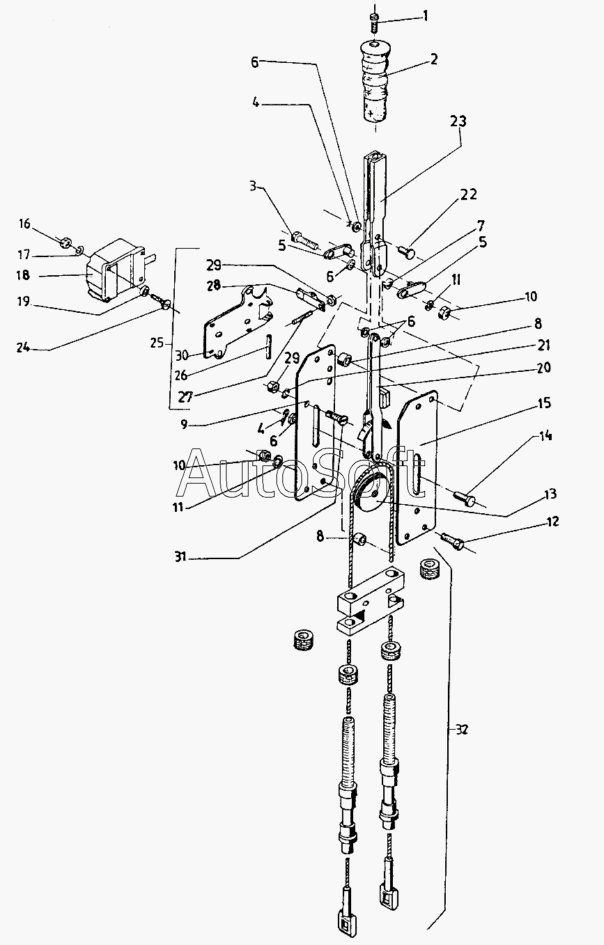

Каталог запасных частей к технике: Балканкар Рекорд EB-687 (2002). Тормоз ручной
26
18
19
20
21
22
23
24
25
18
27
28
29
29
30
31
32
687.33.2.03.08.00.00
10
10
2
3
4
4
5
5
6
6
6
6
7
8
8
9
1
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 687.33.2.03.08.00.00 | 6***0 | Тормоз ручной | |
| 1 | [***] | Винт 1А М6х20-5.8 БДС1360-88 | |
| 2 | 6***2 | Рукоятка | |
| 3 | [***] | Болт А1 М8х55-5.6 БДС1232-86 | |
| 4 | [***] | Шплинт 2х12 БДС55-77 | |
| 5 | 6***0 | Планка в сборе | |
| 6 | [***] | Шайба АМ8 БДС206-78 | |
| 7 | 6***3 | Шайба | |
| 8 | 6***5 | Втулка распорная | |
| 9 | 6***1 | Боковина | |
| 10 | М***3 | Гайка | |
| 11 | [***] | Шайба 2 8Н БДС833-82 | |
| 12 | [***] | Болт А1 М8х45-5.6 БДС1232-86 | |
| 13 | 6***4 | Ролик | |
| 14 | [***] | Ось Б 2-8h11х35х30 БДС3048-89 | |
| 15 | 6***2 | Боковина | |
| 16 | [***] | Гайка М4-5 БДС744-83 | |
| 17 | [***] | Шайба 2 4Н БДС833-71 | |
| 18 | 4***1 | Выключатель блокировочный, малый 11 | |
| 18 | [***] | Выключатель блокировочный, малый 11 | |
| 19 | 4***1 | Выключатель блокировочный, малый 11 | |
| 20 | 6***0 | Вилка в сборе | |
| 21 | 2***2 | Шайба | |
| 22 | [***] | Ось Б 2-8h11х22х18.5 БДС3048-89 | |
| 23 | 7***1 | Рычаг в сборе | |
| 24 | [***] | Винт М4х16-5.6 БДС1358-83 | |
| 25 | 6***0 | Планка в сборе | |
| 26 | 6***2 | Ось | |
| 27 | 6***3 | Винт М6х40 | |
| 28 | 6***3 | Планка | |
| 29 | М***3 | Гайка | |
| 30 | 6***1 | Планка | |
| 31 | [***] | Винт1 А М6х16-5.8 БДС1359-83 | |
| 32 | 6***0 | Трос тормозной в сборе |
