Каталог запасных частей к технике: Балканкар Рекорд EB-687 (2002). Командоконтроллер S730 с503
1
2
3
3
3
3
4
4
5
6
7
7
7
7
7
8
9
10
11
11
11
12
13
14
15
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51

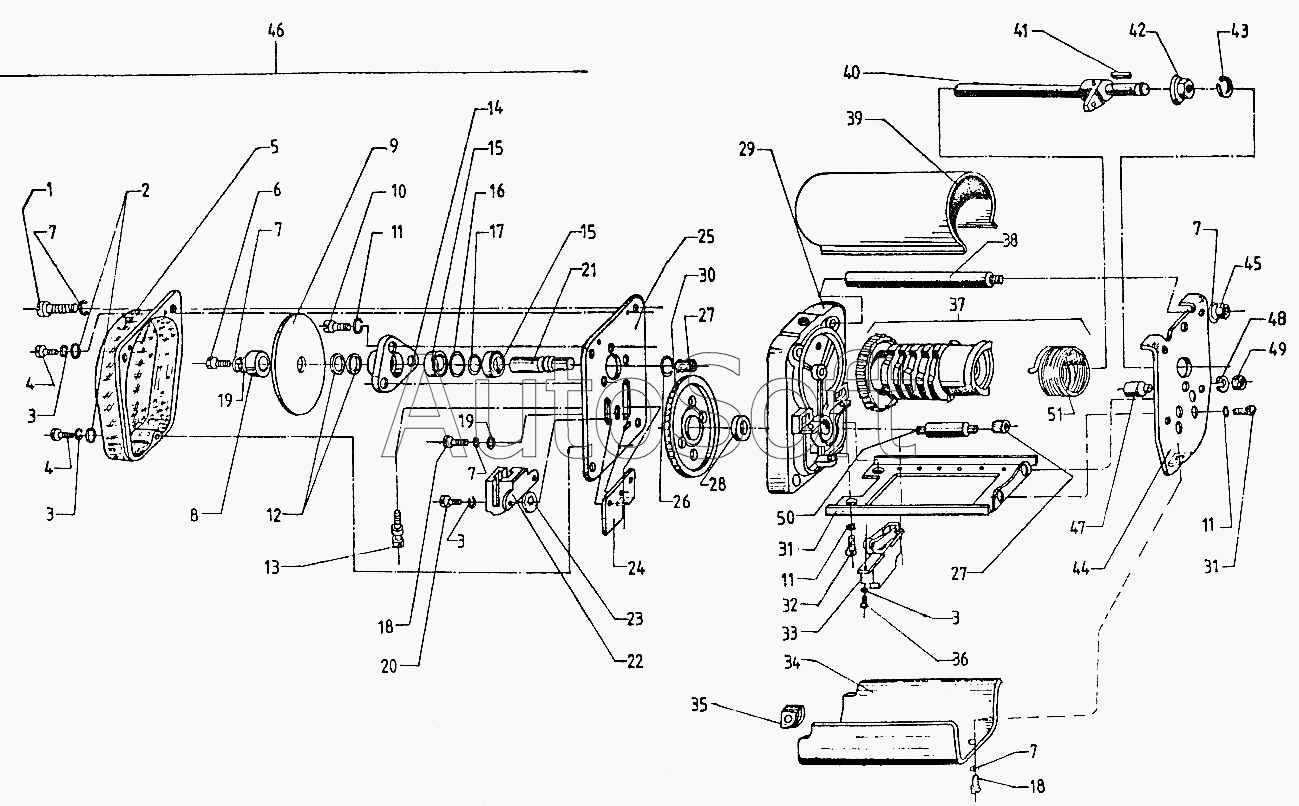

44124.00.00
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 44124.00.00 | 4***0 | Командоконтроллер | |
| 1 | [***] | Винт 2А М5х20-5.6 БДС832-83 | |
| 2 | [***] | Шайба АМ3 БДС206-78 | |
| 3 | [***] | Шайба 2 3Н БДС833-82 | |
| 4 | [***] | Винт 1А М3х8-5.6 БДС832-83 | |
| 5 | 4***1 | Крышка | |
| 6 | [***] | Винт 1А М5х10-5.6 БДС832-83 | |
| 7 | 2***2 | Шайба | |
| 8 | 4***1 | Втулка распорная 4 | |
| 9 | 4***4 | Шайба | |
| 10 | [***] | Винт 1В М4х10-5.6 БДС832-83 | |
| 11 | [***] | Шайба 2 4Н БДС833-82 | |
| 12 | 4***6 | Шайба | |
| 13 | 4***2 | Болт регулирующий | |
| 14 | 4***2 | Гнездо | |
| 15 | [***] | Шарикоподшипник 608-22 DIN625 | |
| 16 | 4***3 | Шайба | |
| 17 | [***] | Кольцо А22 БДС2170-77 | |
| 18 | [***] | Винт 1В М5х8-5.6 БДС832-83 | |
| 19 | [***] | Шайба АМ5 БДС206-78 | |
| 20 | [***] | Винт 1 М3х12-6.6 БДС832-83 | |
| 21 | 4***1 | Вал | |
| 22 | 4***0 | Магнит постоянный | |
| 23 | 4***3 | Втулка | |
| 24 | 4***4 | Фиксирующая планка | |
| 25 | 4***0 | Основание | |
| 26 | [***] | Кольцо В8 БДС2170-77 | |
| 27 | 4***5 | Шестерня 1 | |
| 28 | [***] | Игольчатый подшипник НК-10х10х9 | |
| 29 | 4***0 | Основание 1 | |
| 30 | 4***0 | Шестерня 2 (200543) | |
| 31 | 4***1 | Шасси | |
| 32 | [***] | Винт 1 М4х8-5.6 БДС832-83 | |
| 33 | 4***0 | Выключатель мгновенного действия S800a | |
| 34 | 4***1 | Крышка верхняя | |
| 35 | 4***7 | Уплотнение | |
| 36 | [***] | Винт 1 М3х6-5.6 БДС832-83 | |
| 37 | 4***0 | Вал | |
| 38 | 4***3 | Шпилька | |
| 39 | 4***4 | Крышка нижняя | |
| 40 | 4***1 | Вал | |
| 41 | [***] | Шпонка в 3х3х14 БДС3389-73 | |
| 42 | 4***5 | Труба ТВ 010х11,6 БДС4894-73 | |
| 43 | [***] | Кольцо В10 БДС2170-77 | |
| 44 | 4***0 | Основание | |
| 45 | [***] | Гайка М5-5 БДС744-83 | |
| 46 | 4***0 | Времяопаздывающее устройство | |
| 47 | 4***1 | Болт специальный М6 | |
| 48 | 2***2 | Шайба | |
| 49 | [***] | Гайка 1 М6-5 БДС1250-71 | |
| 50 | 4***1 | Вал | |
| 51 | 4***1 | Пружина |
