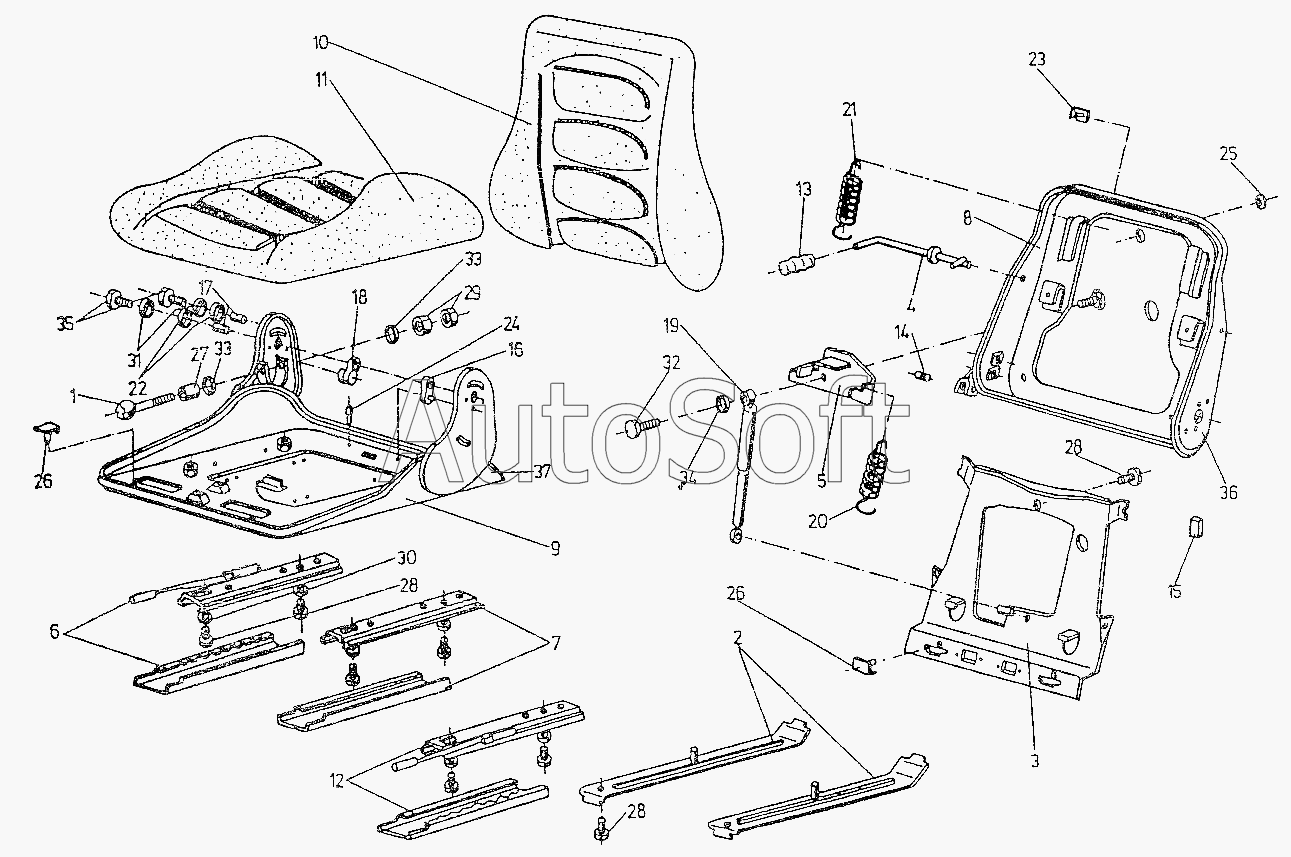

Каталог запасных частей к технике: Балканкар Рекорд EB-687 (2002). Сиденье карное в сборе
30
21
22
23
24
25
26
26
27
28
28
28
29
20
31
32
33
33
34
35
36
37
КС.00.00.00.00
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС.00.00.00.00 | К***0 | Сиденье карное в сборе | |
| 1 | К***0 | Шпиндель | |
| 2 | К***0 | Несущая балка | |
| 3 | К***0 | Плита несущая | |
| 4 | К***0 | Рычаг в сборе | |
| 5 | К***0 | Рычаг | |
| 6 | К***0 | Механизм скользящий левый | |
| 7 | К***0 | Механизм скользящий | |
| 8 | К***0 | Спинка | |
| 9 | К***0 | Сиденье металлическое формирование | |
| 10 | К***0 | Спинка | |
| 11 | К***0 | Сиденье | |
| 12 | К***0 | Механизм скользящий правый | |
| 13 | К***2 | Рукоятка | |
| 14 | К***3 | Болт | |
| 15 | К***4 | Проушина | |
| 16 | К***5 | Дистанционная часть | |
| 17 | К***6 | Труба | |
| 18 | К***7 | Дистанционная часть | |
| 19 | К***9 | Амортизатор | |
| 20 | К***0 | Пружина растяжная | |
| 21 | К***1 | Пружина растяжная | |
| 22 | К***2 | Шайба | |
| 23 | К***3 | Буфер | |
| 24 | К***4 | Пробка | |
| 25 | К***6 | Крышка | |
| 26 | К***1 | Скользящая шина | |
| 27 | К***9 | Труба (L=20, D=14х1,5) | |
| 28 | [***] | Винт 1 АМ8х20-5.8 БДС1359-85 | |
| 29 | [***] | Гайка М10-5 БДС1250-71 | |
| 30 | [***] | Шайба предохранительная 08-58 БДС4059-74 | |
| 31 | [***] | Шайба А М8 БДС206-78 | |
| 32 | [***] | Болт 2 М8х16-6.8 БДС1234-85 | |
| 33 | [***] | Шайба А М10 БДС206-78 | |
| 34 | [***] | Шайба 13 БДС206-78 | |
| 35 | [***] | Болт 1 М8х25-6.8 БДС1234-85 | |
| 36 | К***7 | Профиль (L=1500) | |
| 37 | К***8 | Профиль (L=1460) |
