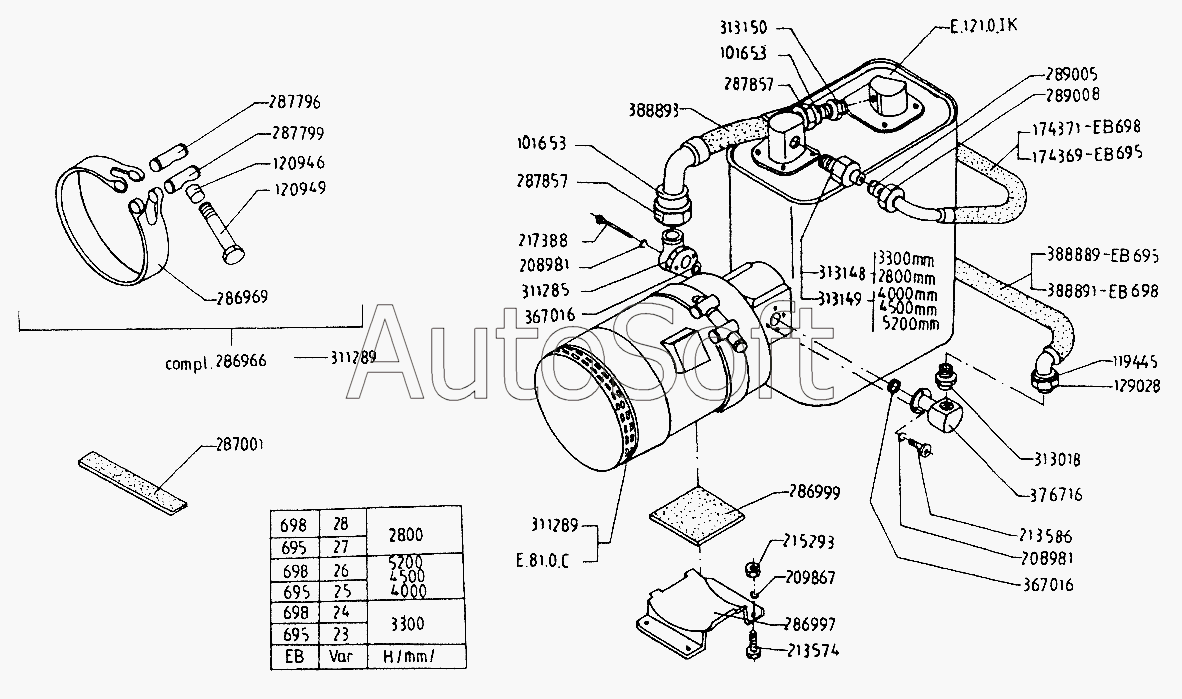

Каталог запасных частей к технике: Балканкар Рекорд EB-695 (2002). Гидравлическая система
29
20
21
21
22
23
24
25
25
26
27
28
19
30
31
32
33
33
34
35
36
37
10
2
3
4
5
6
7
8
8
9
1
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Врезывающее кольцо II 22 ОН-0455874-84 | |
| 2 | [***] | Врезывающее кольцо II 16 ОН-0455874-84 | |
| 3 | 7***3 | Распорная втулка | |
| 4 | 7***4 | Болт | |
| 5 | [***] | Накидная гайка III 16 ОН-0455874-84 | |
| 6 | 7***0 | Гибкое соединение Б-16-Нцх18-К90°Ех18-1410 | |
| 7 | 7***0 | Гибкое соединение Б-16-Нцх18-К90°Ех18-1410 | |
| 8 | 2***2 | Шайба | |
| 9 | 2***2 | Шайба | |
| 10 | [***] | Болт 1 М12х30-6g БДС1232-83 | |
| 11 | [***] | Винт II М6х20-6g БДС2171-83 | |
| 12 | М***3 | Гайка | |
| 13 | [***] | Болт 1 М6х55-5.6 БДС1230-85 | |
| 14 | 7***0 | Стяжная лента в сборе | |
| 15 | 7***1 | Лента | |
| 16 | 7***1 | Кронштейн | |
| 17 | 7***2 | Прокладка | |
| 18 | 7***3 | Прокладка | |
| 19 | 7***2 | Специальная ось | |
| 20 | 7***3 | Ролик | |
| 21 | [***] | Накидная гайка II 22 ОН-0455874-84 | |
| 22 | [***] | Кольцо d18-L | |
| 23 | [***] | Накидная гайка m18-L | |
| 24 | 6***0 | Всасывающий фланец | |
| 25 | 6***2 | Насос с электродвигателем А082ВХ-5ЕС10/4.5/28 | |
| 26 | 7***1 | Патрубок III Е 16/М22 | |
| 27 | 6***1 | Патрубок II Е 18/М27 | |
| 28 | 6***1 | Патрубок II Е 18/М27 | |
| 29 | 6***2 | Специальный патрубок II Е 18/М27 | |
| 30 | 6***2 | Специальный патрубок II Е 18/М27 | |
| 31 | 6***2 | Специальный патрубок II Е 18/М27 | |
| 32 | 6***3 | Патрубок II Е 22/М36 | |
| 33 | К***2 | О кольцо 15,5х2,6 | |
| 34 | 6***8 | Нагнетательный фланец | |
| 35 | [***] | Гибкое соединение 12-Нцх16-К90°Ех16-1600/30 ОН-0451484-81 | |
| 36 | [***] | Гибкое соединение 12-Нцх16-К90°Ех16-1710/30 ОН-0451484-81 | |
| 37 | 7***0 | Гибкое соединение Б-20-Нцх22-Нцх22-400 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
