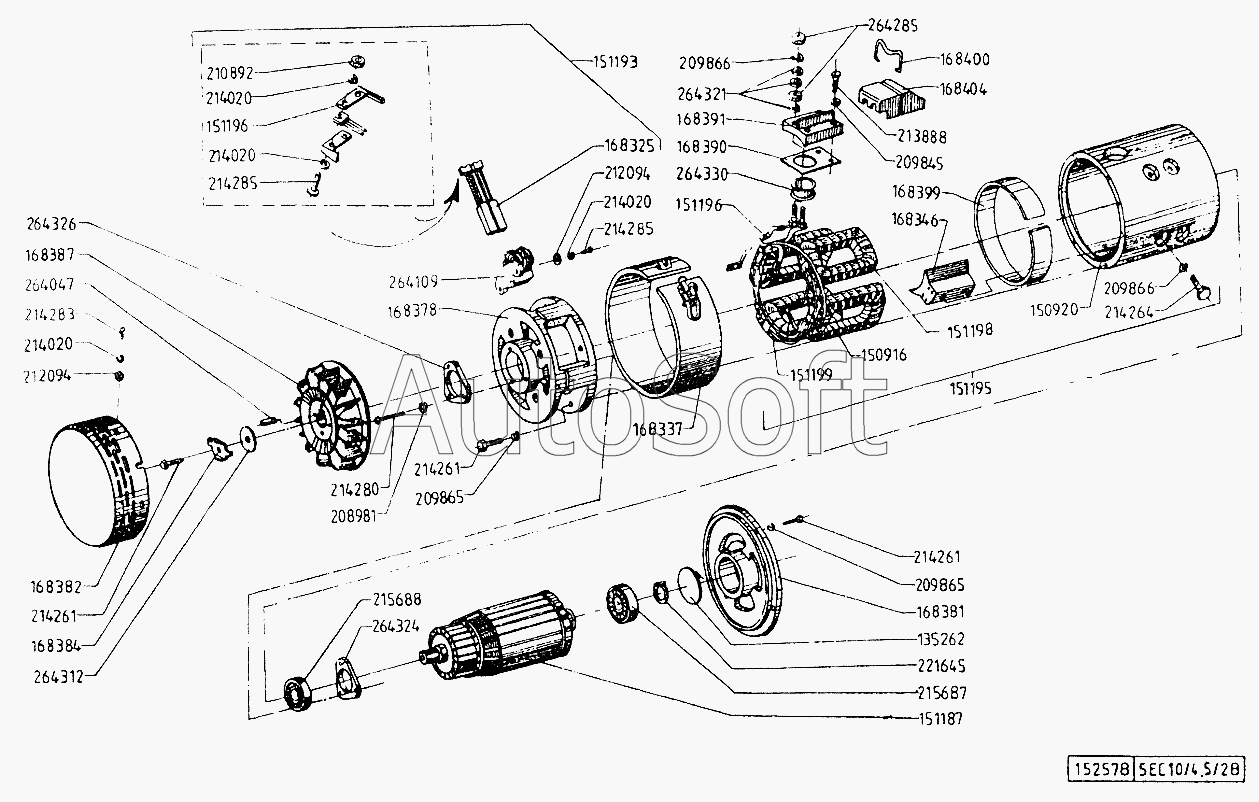

Каталог запасных частей к технике: Балканкар Рекорд EB-695 (2002). Электродвигатель насоса
36
36
25
26
26
27
27
28
29
29
30
31
31
31
31
32
32
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
47
13
2
3
4
5
6
7
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Предохранительный колпачок | |
| 2 | 2***0 | Серийные катушки в сборе | |
| 3 | 4***2 | Корпус | |
| 4 | 2***0 | Ротор | |
| 5 | 2***0 | Щит с щеткодержателями | |
| 6 | 2***0 | Статор | |
| 7 | 2***0 | Вывод А2 | |
| 8 | 2***0 | Шунтовая катушка II | |
| 9 | 2***0 | Шунтовая катушка I | |
| 10 | 2***5 | Вспомогательный электродвигатель 5ЕС10/4,5/28 | |
| 11 | 2***4 | Щетка Е3 10х20х32 | |
| 12 | 2***0 | Защитный пояс | |
| 13 | 2***0 | Полюс | |
| 14 | 4***9 | Задний щит | |
| 15 | 4***7 | Передний щит | |
| 16 | 4***7 | Кожух | |
| 17 | 4***7 | Шайба предохранительная | |
| 18 | 4***9 | Вентилятор | |
| 19 | 5***7 | Уплотнение | |
| 20 | 5***9 | Основание | |
| 21 | 5***0 | Изоляция 0,45х35х570 | |
| 22 | 5***9 | Скоба | |
| 23 | 5***8 | Клеммный щиток | |
| 24 | 2***2 | Шайба | |
| 25 | [***] | Шайба АМ6 БДС206-78/5.8 | |
| 26 | [***] | Шайба 2 8Н БДС833-82 | |
| 27 | 2***2 | Шайба | |
| 28 | [***] | Гайка М5-6Н БДС1250-71/5 | |
| 29 | [***] | Шайба АМ5 БДС206-78 | |
| 30 | [***] | Винт 1 А М6х14-5.6 БДС1358-85 | |
| 31 | 2***2 | Шайба | |
| 32 | [***] | Болт 1 М8х20-6g БДС2551-71/5.6 | |
| 33 | [***] | Болт 1 М10х20-6g БДС2551-71/5.6 | |
| 34 | [***] | Винт I М6х30-6g БДС1358-72/5.6 | |
| 35 | [***] | Винт I М5х10-6g БДС1358-72/5.6 | |
| 36 | [***] | Винт I М5х14-6g БДС1358-72/5.6 | |
| 37 | [***] | Шарикоподшипник 6207-2z Р6Е БДС4884-78 | |
| 38 | [***] | Шарикоподшипник 6305-2z Р6Е БДС4884-78 | |
| 39 | [***] | Пружинное кольцо В35 БДС2170-77 | |
| 40 | 5***7 | Шпонка призматическая | |
| 41 | 2***5 | Щеткодержатель | |
| 42 | 4***7 | Гайка М10 | |
| 43 | 4***7 | Шайба | |
| 44 | 4***7 | Прокладочная шайба | |
| 45 | 4***7 | Крышка подшипника | |
| 46 | 4***7 | Крышка подшипника | |
| 47 | 4***7 | Втулка |
