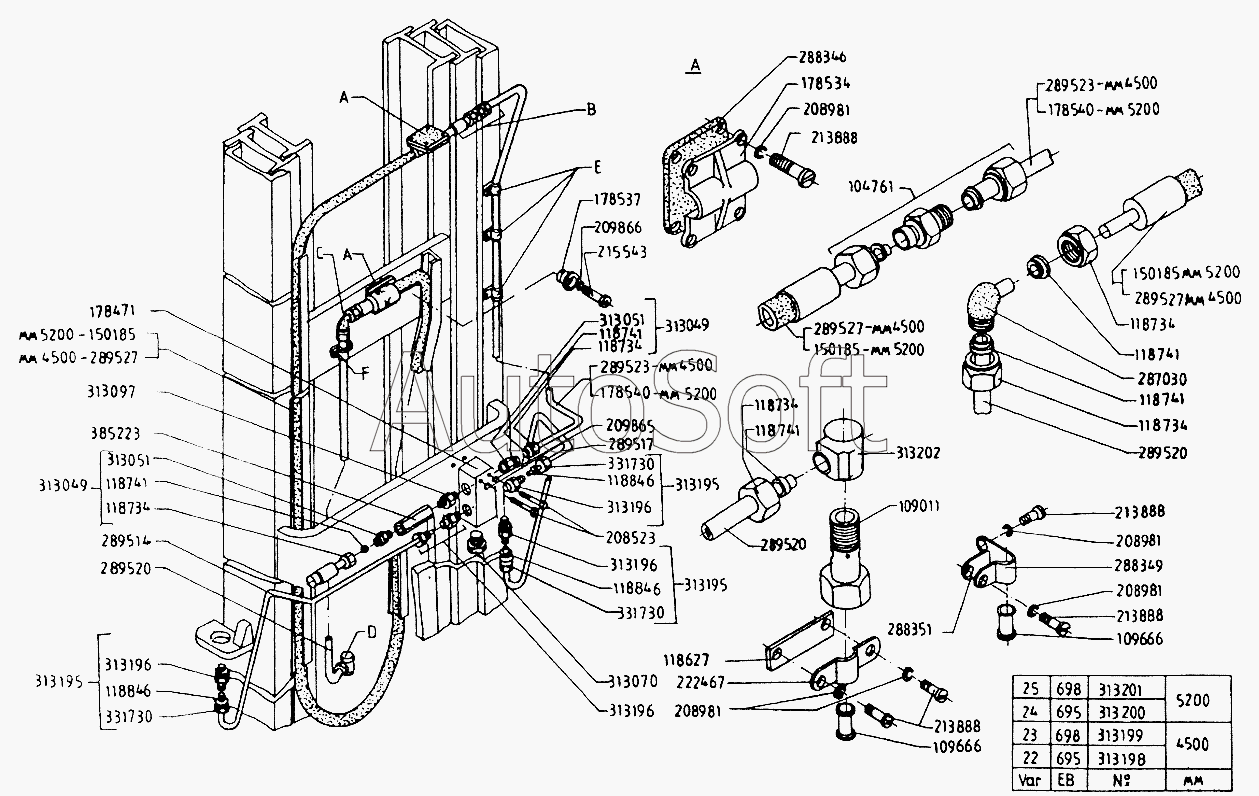

Каталог запасных частей к технике: Балканкар Рекорд EB-695 (2002). Дополнительная гидравлическая система Н=4500мм, Н=5200мм
1
2
3
3
4
5
5
5
5
5
6
6
6
6
6
7
7
7
8
8
8
9
10
11
12
12
13
14
14
14
14
15
16
17
17
17
17
18
19
20
21
22
23
24
25
26
26
26
27
27
28
28
28
29
29
30
30
31
32
33
33
33
34
34
34
34
35
36
37
38
39
40
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Патрубок III Е 12 ОН-0455874-71 | |
| 2 | 2***0 | Болт накидной гайки | |
| 3 | 6***2 | Труба | |
| 4 | 7***4 | Прокладка | |
| 5 | [***] | Накидная гайка III12 ОН-0455874-71 | |
| 6 | [***] | Врезывающее кольцо III 12 ОН-0455874 71 | |
| 7 | [***] | Врезывающее кольцо II 10 ОН-0455874 71 | |
| 8 | [***] | Гибкое соединение10-Щех20-Нцх12-3180/30 ОН-0451484-83 | |
| 9 | 6***0 | Блок | |
| 10 | 6***7 | Скоба II | |
| 11 | 6***8 | Ролик | |
| 12 | 6***9 | Труба III | |
| 13 | [***] | Болт 1 М8х60-6g БДС1232-72/5.6 | |
| 14 | 2***2 | Шайба | |
| 15 | [***] | Шайба 2 8Н БДС833-82 | |
| 16 | 2***2 | Шайба | |
| 17 | [***] | Винт 1 А М6х14-5.6 БДС1358-85 | |
| 18 | [***] | Винт II М10х35-6g БДС2171-72/5.6 | |
| 19 | [***] | Скоба II 18 БДС5185-74 | |
| 20 | 7***3 | Угольник III Е 12 | |
| 21 | 7***1 | Прокладка I | |
| 22 | 7***2 | Скоба II | |
| 23 | 7***3 | Прокладка II | |
| 24 | 6***2 | Левая труба | |
| 25 | 6***3 | Правая труба | |
| 26 | 6***4 | Труба I | |
| 27 | 6***5 | Труба II | |
| 28 | [***] | Гибкое соединение10-Щех20-Нцх12-2900/30 ОН-0451484-83 | |
| 29 | 7***0 | Патрубок в сборе III Е 12/М18 | |
| 30 | 7***1 | Штуцер III Е12/М18 | |
| 31 | 7***4 | Пробка М18х1.5 | |
| 32 | 6***0 | Концевой патрубок М18 | |
| 33 | 6***0 | Патрубок II Е 10/М18 в сборе | |
| 34 | 6***1 | Патрубок II Е 10/М18 | |
| 35 | 6***2 | Дополнительная гидравлическая система | |
| 36 | 6***3 | Дополнительная гидравлическая система | |
| 37 | 6***4 | Дополнительная гидравлическая система | |
| 38 | 6***5 | Дополнительная гидравлическая система | |
| 39 | 6***2 | Накидная гайка III Е 12/22 | |
| 40 | [***] | Накидная гайка II 10 ОН-0455714-83 | |
| 41 | [***] | Регулируемый ограничитель потока ОДР 12/2/5 ОН-0451484-83 |
