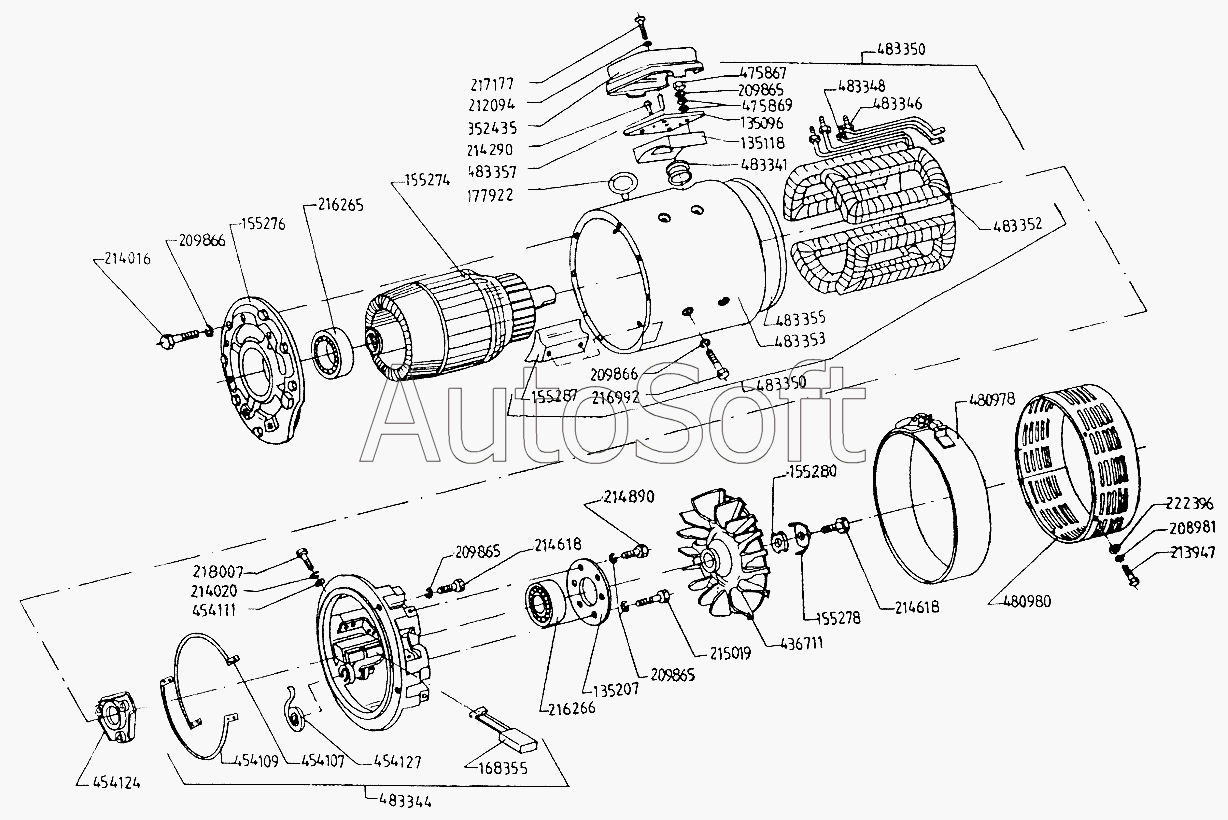

Каталог запасных частей к технике: Балканкар Рекорд EB-695 (2002). Тяговый электродвигатель
37
26
27
28
29
30
31
32
33
34
35
36
25
38
39
40
41
42
43
44
44
44
45
46
47
48
13
13
2
3
4
5
6
7
8
9
10
11
12
12
12
1
14
15
16
17
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Клеммная прокладка | |
| 2 | 5***0 | Основание | |
| 3 | 4***0 | Крышка подшипника внешняя | |
| 4 | 2***0 | Ротор | |
| 5 | 4***3 | Передний щит | |
| 6 | 4***1 | Шайба предохранительная | |
| 7 | 4***1 | Прижимная шайба | |
| 8 | 2***0 | Полюс | |
| 9 | 2***2 | Щетка М50 10х20х32 | |
| 10 | 4***4 | Рым-болт М10 | |
| 11 | 2***2 | Шайба | |
| 12 | [***] | Шайба 2 8Н БДС833-82 | |
| 13 | 2***2 | Шайба | |
| 14 | [***] | Шайба АМ5 БДС206-78 | |
| 15 | [***] | Болт 1 М6х14-5.6 БДС1230-85 | |
| 16 | [***] | Болт 1 М10х30-5.6 БДС1230-85 | |
| 17 | 2***2 | Шайба | |
| 18 | [***] | Винт 1 А М6х30-5.8 БДС1359-88 | |
| 19 | [***] | Болт 1 М8х20-5.6 БДС1230-85 | |
| 20 | [***] | Болт 1 М8х16-5.6 БДС1230-85 | |
| 21 | [***] | Болт 1 М8х30-5.6 БДС1230-85 | |
| 22 | [***] | Шарикоподшипник 6208-2z Р6Е БДС4884-78 | |
| 23 | [***] | Шарикоподшипник 6306-2z Р6Е БДС4884-78 | |
| 24 | [***] | Болт 1 М10х25-5.6 БДС1230-85 | |
| 25 | [***] | Болт 1 М5х30-5.6 БДС1230-85 | |
| 26 | [***] | Болт 1 М5х14-5.6 БДС1230-85 | |
| 27 | [***] | Шайба А М5 БДС206-78 | |
| 28 | 5***5 | Крышка клемм | |
| 29 | 2***0 | Вентилятор | |
| 30 | 1***9 | Двойной соединительный провод | |
| 31 | 1***9 | Двойной соединительный провод | |
| 32 | 2***9 | Латунная шайба 5 | |
| 33 | 4***5 | Крышка подшипника внутренняя | |
| 34 | 5***9 | Пружина | |
| 35 | 2***9 | Латунная гайка М5 | |
| 36 | 2***9 | Латунная шайба 8 | |
| 37 | 2***1 | Защитный полюс | |
| 38 | 1***1 | Кожух | |
| 39 | 2***0 | Тяговый электродвигатель ЕТ 7,5/4,5/23-02 | |
| 40 | 4***4 | Резиновая втулка | |
| 41 | 1***0 | Щит с щеткодержателями | |
| 42 | 1***0 | Вывод А1 | |
| 43 | 1***0 | Вывод А2 | |
| 44 | 1***0 | Статор | |
| 45 | 1***0 | Серийные катушки в сборе | |
| 46 | 2***0 | Корпус | |
| 47 | 2***0 | Поливинилхлорид РЕ 0.29х50х600 | |
| 48 | 2***6 | Лаковая трубка СF-2 (диам.=5х16) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
