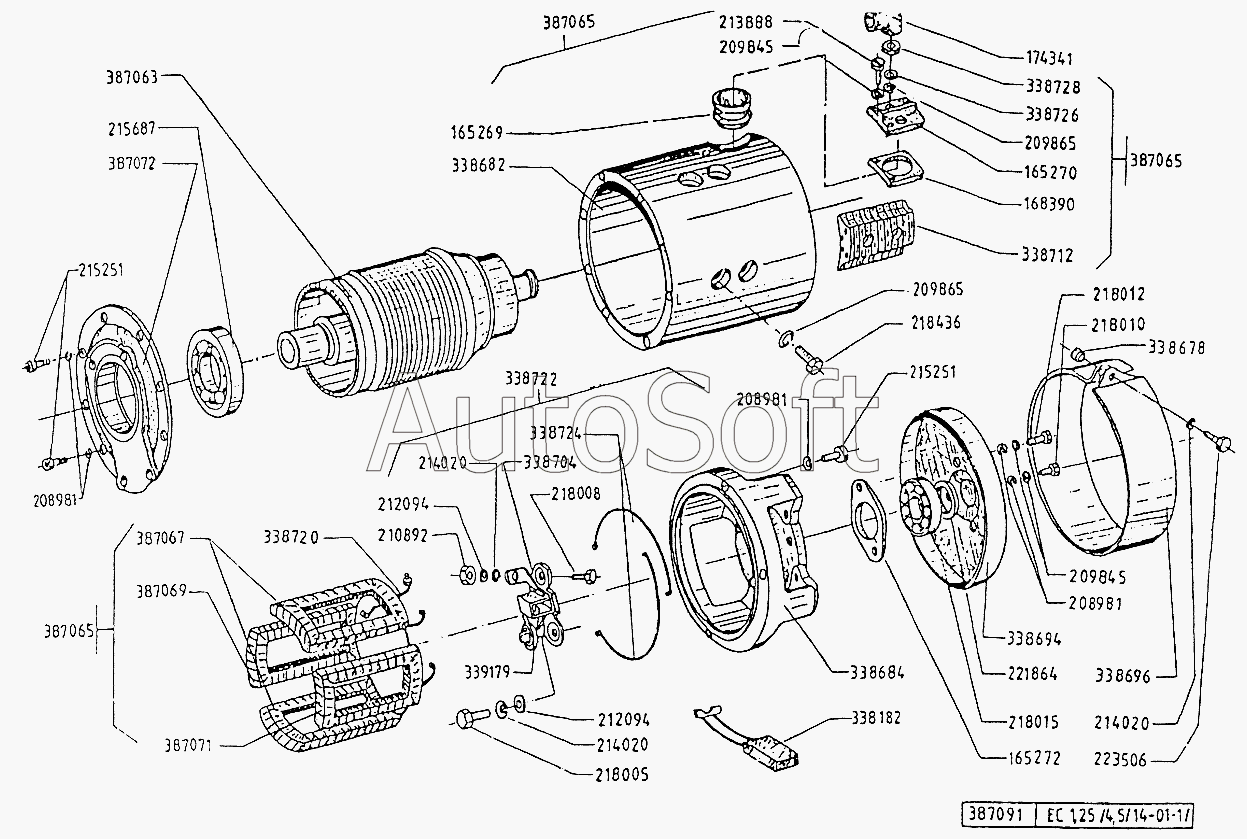

Каталог запасных частей к технике: Балканкар Рекорд EB-695 (2002). Электродвигатель гидросервоуправления
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
38
38
39
40
41
42
43
12
12
12
2
3
4
5
6
6
6
7
7
8
8
9
10
10
11
1
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Резиновая втулка | |
| 2 | 5***7 | Основание | |
| 3 | 4***0 | Внутренняя крышка подшипника | |
| 4 | 5***7 | Уплотнение | |
| 5 | 5***7 | Специальная втулка | |
| 6 | 2***2 | Шайба | |
| 7 | А***8 | Шайба | |
| 8 | [***] | Шайба 2 8Н БДС833-82 | |
| 9 | [***] | Гайка М5-6Н БДС1250-71/5 | |
| 10 | [***] | Шайба АМ5 БДС206-78 | |
| 11 | [***] | Винт 1 А М6х14-5.6 БДС1358-85 | |
| 12 | 2***2 | Шайба | |
| 13 | [***] | Винт М6х16-5.6 БДС2171-83 | |
| 14 | [***] | Шарикоподшипник 6207-2z Р6Е БДС4884-85 | |
| 15 | [***] | Болт 2 М5х14-5.6 БДС1230-85 | |
| 16 | [***] | Болт 2 М5х16-5.6 БДС1230-85 | |
| 17 | [***] | Болт 2 М6х14-5.6 БДС1230-85 | |
| 18 | [***] | Болт 2 М6х25-5.6 БДС1230-85 | |
| 19 | [***] | Шарикоподшипник 6204-2z Р6Е БДС4884-85 | |
| 20 | А***6 | Болт | |
| 21 | [***] | Кольцо В20 БДС2170-85 | |
| 22 | [***] | Болт 2 М5х35-5.6 БДС1230-85 | |
| 23 | 2***7 | Щетка Е8 10х20х32 | |
| 24 | 4***2 | Гайка | |
| 25 | 4***6 | Корпус | |
| 26 | 4***7 | Задний щит | |
| 27 | 4***6 | Кожух | |
| 28 | 5***6 | Защитный пояс | |
| 29 | 2***2 | Щеткодержатель | |
| 30 | 2***3 | Полюс | |
| 31 | 2***0 | Выводной провод | |
| 32 | 2***0 | Щит с щеткодержателями | |
| 33 | 2***0 | Соединительный провод | |
| 34 | З***5 | Латунная шайба АМ8 | |
| 35 | З***6 | Латунная гайка М8 | |
| 36 | 5***3 | Пружина | |
| 37 | 2***1 | Ротор | |
| 38 | 2***1 | Статор | |
| 39 | 2***0 | Серийные катушки в сборе | |
| 40 | 2***0 | Шунтовая катушка I | |
| 41 | 2***0 | Шунтовая катушка II | |
| 42 | 4***6 | Передний щит | |
| 43 | 2***1 | Вспомогательный электродвигатель ЕС 1.25/4.5/14-01-1 |
