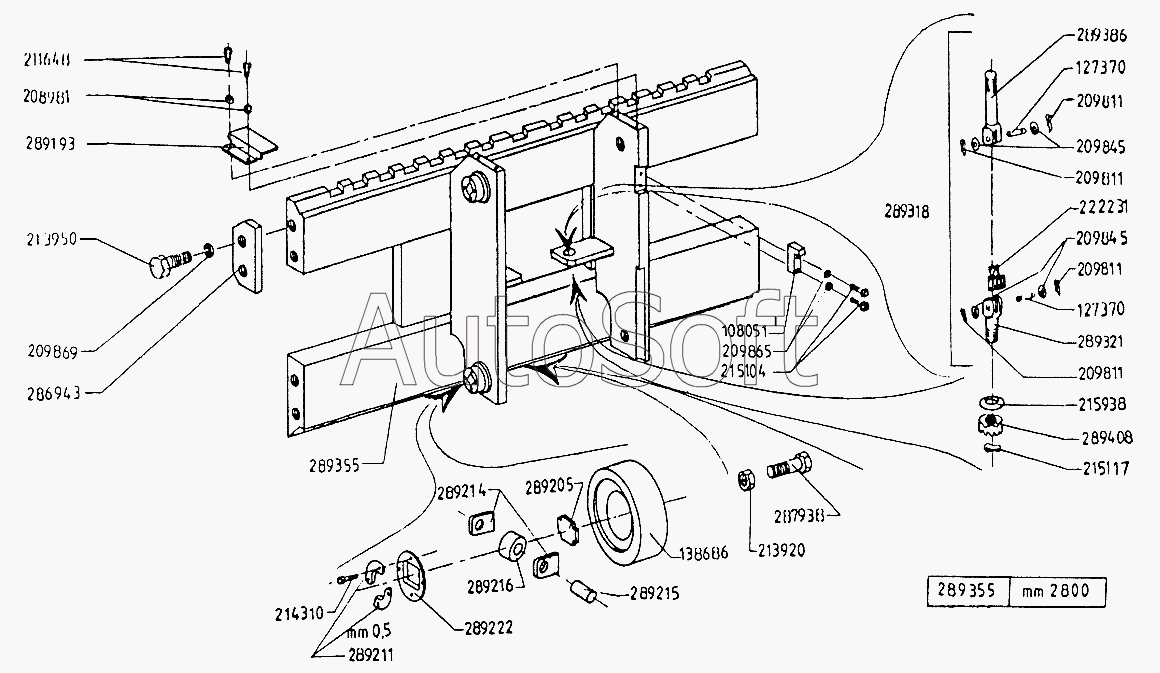

Каталог запасных частей к технике: Балканкар Рекорд EB-695 (2002). Вертикальная каретка
16
30
29
28
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
6
5
5
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***3 | Ограничитель | |
| 2 | 7***6 | Ось | |
| 3 | К***8 | Ходовой роликовый подшипник | |
| 4 | 2***2 | Шайба | |
| 5 | [***] | Шплинт 1,6х10 БДС55-77 | |
| 6 | А***8 | Шайба | |
| 7 | [***] | Шайба 2 8Н БДС833-82 | |
| 8 | 2***2 | Шайба | |
| 9 | [***] | Болт 1 М6х14-5.6 БДС1234-85 | |
| 10 | [***] | Гайка I М16х1,5-6Н БДС1251-72/5 | |
| 11 | [***] | Болт 2 М16х30-5.6 БДС1234-85 | |
| 12 | [***] | Болт 1 М5х10-8.8 БДС1230-85 | |
| 13 | [***] | Болт А1 М8х30-5.6 БДС1232-86 | |
| 14 | [***] | Шплинт 4х40 БДС55-77 | |
| 15 | [***] | Коническая шайба 16 БДС2327-73 | |
| 16 | [***] | Пластинчатая цепь А-57х20(4+4)-А БДС4717-72 | |
| 17 | 8***4 | Планка | |
| 18 | 8***1 | Болт | |
| 19 | 8***3 | Предохранитель | |
| 20 | 8***7 | Планка II | |
| 21 | 8***9 | Пластина | |
| 22 | 8***0 | Планка | |
| 23 | 8***1 | Ось | |
| 24 | 8***2 | Ролик | |
| 25 | 8***4 | Крышка | |
| 26 | 8***0 | Цепь в сборе | |
| 27 | 8***1 | Короткий болт | |
| 28 | 8***0 | Вертикальная каретка | |
| 29 | 8***3 | Длинный болт | |
| 30 | 8***4 | Сферическая коронная гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
