Каталог запасных частей к технике: Балканкар Рекорд EB-698 (2002). Гидросервоуправление
1
2
2
2
2
3
4
4
4
4
5
6
7
7
8
9
10
10
10
10
10
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
33
34
35
35
36

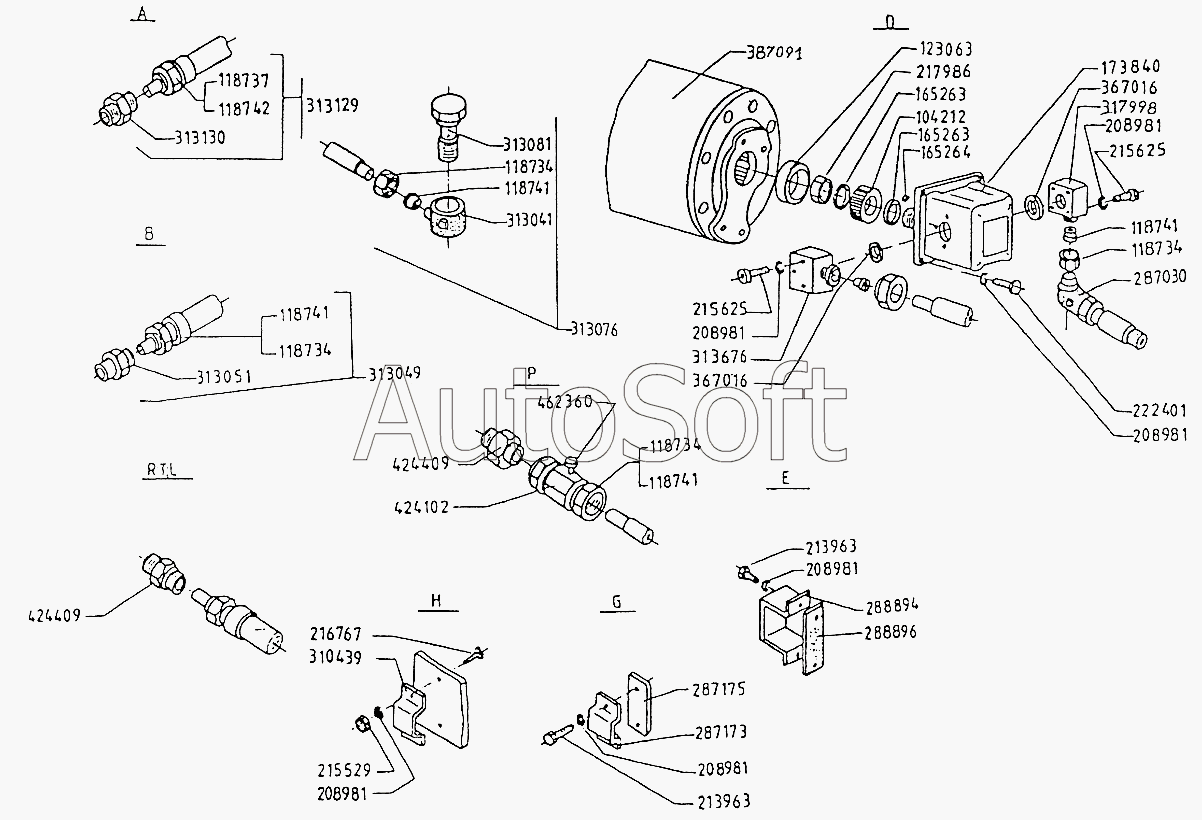

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Зубчатая втулка 10-42 | |
| 2 | [***] | Накидная гайка III 12 ОН-0455874-71 | |
| 3 | [***] | Накидная гайка II 15 ОН-0455874-71 | |
| 4 | [***] | Врезывающее кольцо III 12 ОН-0455874-71 | |
| 5 | [***] | Врезывающее кольцо II 15 ОН-0455874-71 | |
| 6 | 7***4 | Втулка | |
| 7 | 4***6 | Предохранительная шайба | |
| 8 | 4***2 | Сегментная шпонка | |
| 9 | [***] | Шестеренный насос А10Х ОН-0458917-79 | |
| 10 | 2***2 | Шайба | |
| 11 | [***] | Винт 1 А М6х12-5.6 БДС1358-85 | |
| 12 | [***] | Гайка М6-6 БДС744-85 | |
| 13 | [***] | Винт М6х40-8.8 БДС2171-83 | |
| 14 | [***] | Винт 1 В М6х20-5.8 БДС15615-83 | |
| 15 | [***] | Гайка М12х1,25-6Н БДС1262-63 | |
| 16 | [***] | Болт 1 М6х30-5.6 БДС1230-72/5.6 | |
| 17 | 7***3 | Угольник III Е 12 | |
| 18 | 7***3 | Скоба | |
| 19 | 7***4 | Резиновая прокладка | |
| 20 | 7***5 | Скоба | |
| 21 | 7***6 | Резиновая прокладка | |
| 22 | 7***1 | Скоба | |
| 23 | 7***1 | Накидная гайка III Е 12/18 | |
| 24 | 7***0 | Патрубок в сборе III Е 12/М18 | |
| 25 | 7***1 | Штуцер III Е12/М18 | |
| 26 | 7***0 | Накидная гайка в сборе III Е 12/18 | |
| 27 | 7***2 | Болт накидной гайки М18х1,5 | |
| 28 | 7***0 | Патрубок в сборе II Е 15/М22 | |
| 29 | 7***1 | Патрубок II Е 15/М22 | |
| 30 | 7***2 | Всасывающий фланец | |
| 31 | 6***3 | Нагнетательный фланец | |
| 32 | 2***1 | Вспомогательный электродвигатель ЕС 1.25/4.5/14-01-1 | |
| 33 | К***2 | О кольцо 15,5х2,6 | |
| 34 | 7***4 | Специальный патрубок III 12 (диам.=12) | |
| 35 | 7***1 | Патрубок III Е 12/G1/2 | |
| 36 | [***] | Наконечник манометра ЕМА1/М10х1 |
