Каталог запасных частей к технике: Балканкар Рекорд EB-698 (2002). Гидростатическое рулевое управление
1
2
3
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
33
34
35
36
37
38
39
40
41

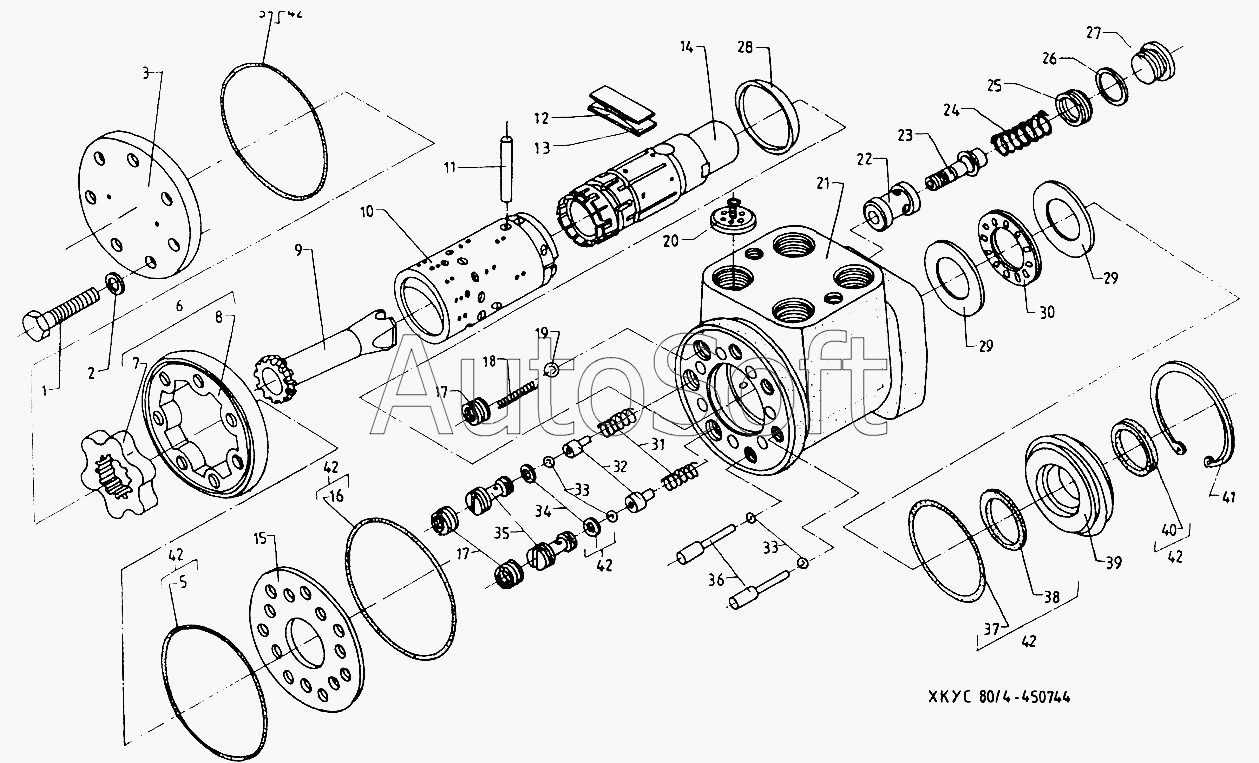

КтМ309Т
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КтМ309Т | К***Т | Гидростатическое рулевое управление ХКУС 80/4 | |
| 1 | [***] | Болт 1 М8х1х35-10.9 БДС1230-85 Т | |
| 2 | 4***0 | Кольцо 8х12 | |
| 3 | 4***0 | Задняя крышка | |
| 4 | 4***0 | Ограничитель 1 | |
| 5 | 4***0 | О-кольцо 77.5х1.8 | |
| 6 | 1***1 | Рабочая пара 80 | |
| 7 | 5***0 | Ротор 80 | |
| 8 | 4***0 | Статор 80 | |
| 9 | 4***0 | Шлицевой вал | |
| 10 | 4***0 | Втулка 4 | |
| 11 | 4***0 | Штифт | |
| 12 | 5***0 | Пружинная пластина | |
| 13 | 5***0 | Пружина | |
| 14 | 4***0 | Плунжер 4 | |
| 15 | 4***0 | Распределительная плита | |
| 16 | 4***0 | О-кольцо 81х1.8 | |
| 17 | 4***0 | Гайка | |
| 18 | 5***0 | Пружина | |
| 19 | [***] | Шарик 8.5-10 БДС4885-82 | |
| 20 | 1***0 | Обратный клапан SC | |
| 21 | 5***0 | Корпус | |
| 22 | 4***0 | Седло | |
| 23 | 4***0 | Затвор | |
| 24 | 5***0 | Пружина | |
| 25 | 4***0 | Гайка | |
| 26 | [***] | Кольцо I А18х22-М1 БДС3609-73 | |
| 27 | 4***0 | Пробка | |
| 28 | 4***0 | Предохранительное кольцо | |
| 29 | 4***0 | Шайба подшипника | |
| 30 | Т***A | Аксиальный подшипник 39.42х25.43х2 | |
| 31 | 5***0 | Пружина | |
| 32 | 4***0 | Направляющая клапана | |
| 33 | [***] | Шарик 5-10 БДС4885-82 | |
| 34 | 4***0 | О кольцо 7х1.5 | |
| 35 | 4***0 | Гнездо предохранительного клапана | |
| 36 | 4***0 | Упор | |
| 37 | [***] | О кольцо 1-50х3.55-1 БДС7947-85 | |
| 38 | 5***0 | Х-кольцо | |
| 39 | 4***0 | Передняя крышка | |
| 40 | 1***3 | Маслосъемник 31.84х25.4х4 SC | |
| 41 | 5***0 | Предохранительное кольцо |
