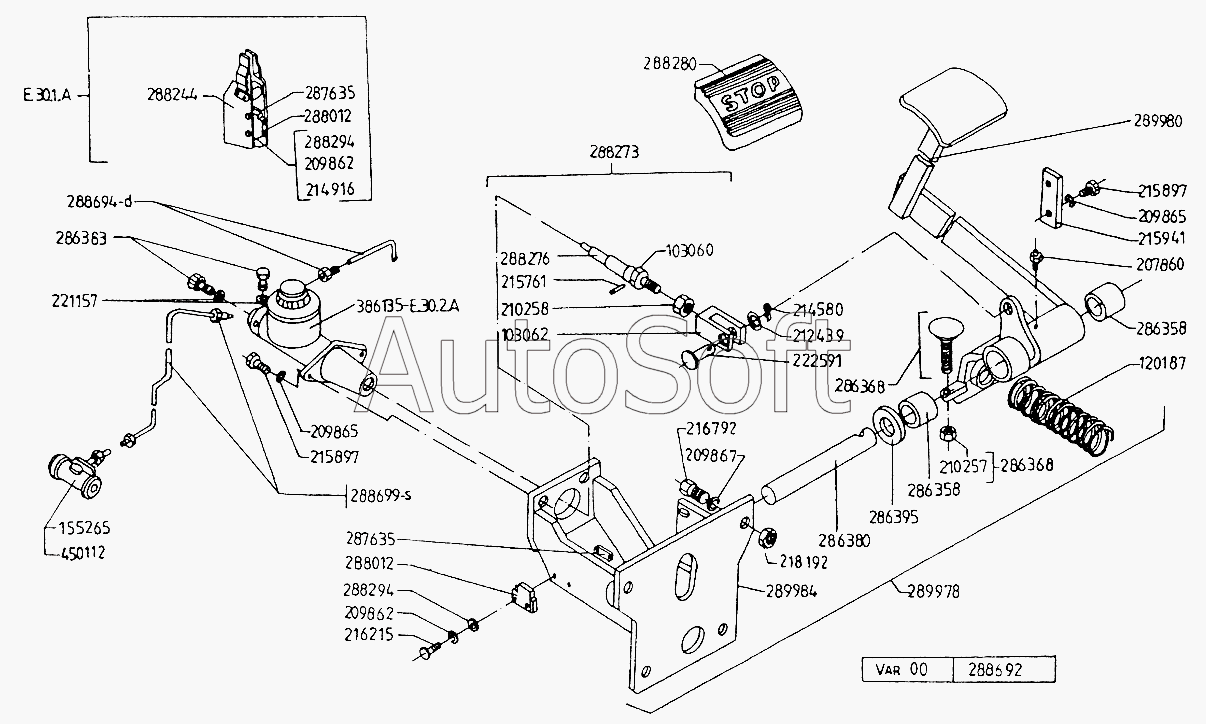

Каталог запасных частей к технике: Балканкар Рекорд EB-698 (2002). Тормозная система
32
22
22
23
23
24
25
26
27
27
28
28
29
30
31
21
33
33
34
35
36
37
38
39
40
41
11
2
3
4
5
6
6
7
7
8
9
10
1
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | Ограничитель | |
| 2 | 7***6 | Вилка | |
| 3 | 6***1 | Пружина | |
| 4 | 1***2 | Специальный колесный цилиндр | |
| 5 | 1***1 | Пресс-масленка | |
| 6 | [***] | Шайба 2 4Н БДС833-82 | |
| 7 | [***] | Шайба 2 8Н БДС833-82 | |
| 8 | 2***2 | Шайба | |
| 9 | М***3 | Гайка | |
| 10 | М***3 | Гайка | |
| 11 | А***8 | Шайба | |
| 12 | 3***7 | Шплинт | |
| 13 | [***] | Винт I М4х22-6g БДС832-72/5.6 | |
| 14 | [***] | Цилиндрический штифт 3h11х20 БДС1980-77 | |
| 15 | [***] | Болт 1 М8х20-6g БДС1232-72/5.6 | |
| 16 | [***] | Фиксирующая планка 20 БДС2348-74/4.8 | |
| 17 | [***] | Винт I М4х25-6g БДС832-76/5.6 | |
| 18 | [***] | Винт IА М12х30-5.6 БДС15615-83 | |
| 19 | М***3 | Гайка | |
| 20 | [***] | Кольцо II А10х16 БДС3609-73 | |
| 21 | [***] | Ось В10х30 БДС3048-78/5.6 | |
| 22 | 7***8 | Втулка подшипника | |
| 23 | 7***0 | Опора в сборе | |
| 24 | 7***2 | Ось | |
| 25 | 7***4 | Пробка | |
| 26 | 7***4 | Втулка | |
| 27 | 7***1 | Планка | |
| 28 | 4***0 | Выключатель S800b | |
| 29 | 7***0 | Ручной тормоз | |
| 30 | 7***0 | Поршень в сборе | |
| 31 | 7***1 | Наконечник | |
| 32 | 7***5 | Резиновая подножка | |
| 33 | 7***2 | Шайба | |
| 34 | 6***0 | Тормозная система | |
| 35 | 6***0 | Правая труба в сборе | |
| 36 | 6***0 | Левая труба в сборе | |
| 37 | 7***0 | Тормозной блок в сборе | |
| 38 | 7***0 | Тормозная педаль в сборе | |
| 39 | 7***0 | Основание в сборе | |
| 40 | 4***2 | Главный тормозной цилиндр 19,05Л | |
| 41 | K***2 | Специальный колесный цилиндр |
