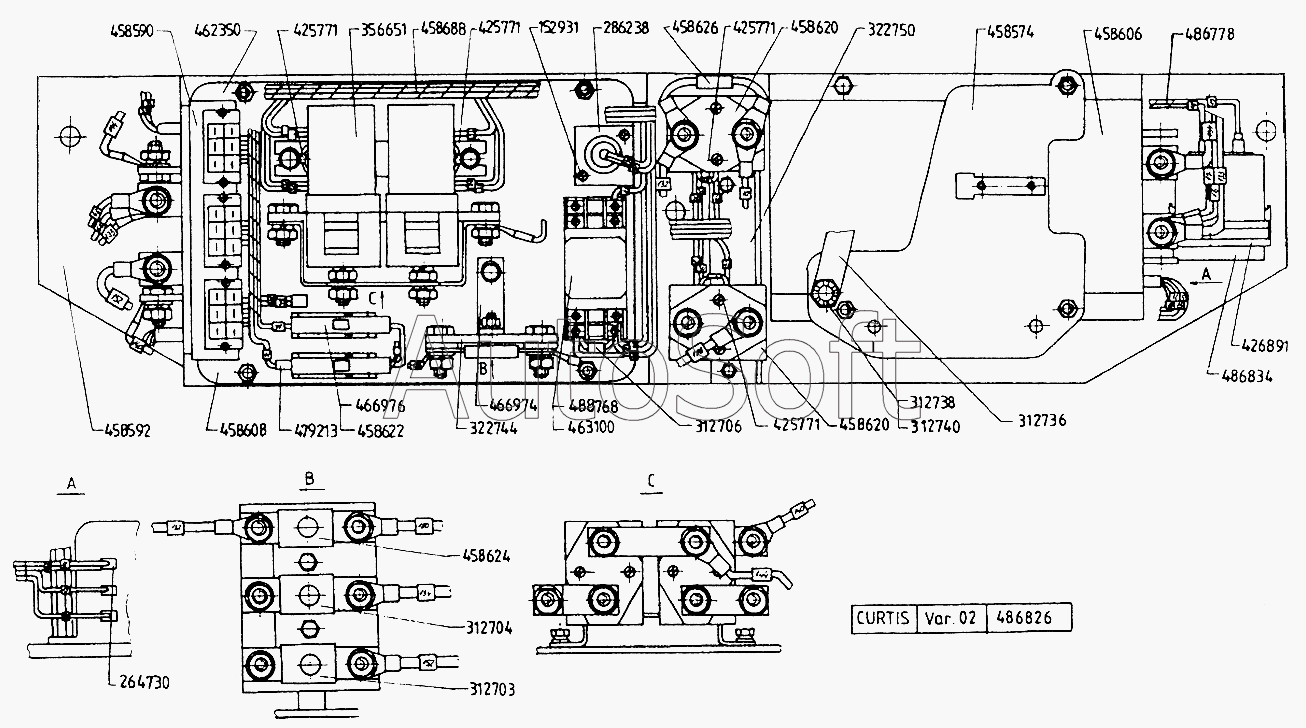

Каталог запасных частей к технике: Балканкар Рекорд EB-698 (2002). Электрощит
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Втулка распорная | |
| 2 | К***2 | Наконечник | |
| 3 | 3***0 | Пластина в сборе | |
| 4 | 1***4 | Предохранитель 500А | |
| 5 | 1***3 | Предохранитель 350А | |
| 6 | К***1 | Диод | |
| 7 | 3***6 | Ручка | |
| 8 | 3***7 | Пружина | |
| 9 | 3***8 | Специальная гайка | |
| 10 | 3***0 | Щит предохранителей | |
| 11 | 3***3 | Кронштейн | |
| 12 | 1***2 | Реверсные контакторы SW 182В-8/48V | |
| 13 | 3***0 | Искрогасительный контур | |
| 14 | 3***5 | Кронштейн | |
| 15 | 3***0 | Кронштейн в сборе | |
| 16 | 3***2 | Кронштейн | |
| 17 | 3***3 | Плита | |
| 18 | 1***2 | Импульсный регулятор 1205-1073 | |
| 19 | 1***1 | Импульсный регулятор 1221-Р029 | |
| 20 | 1***1 | Контактор SW 180В-8/48V | |
| 21 | 1***1 | Основание предохранителя 10А | |
| 22 | 1***2 | Предохранитель 50А | |
| 23 | 1***1 | Резистор МР-2 250, 5%, 5W | |
| 24 | 3***0 | Пучок проводов | |
| 25 | 3***3 | Кронштейн | |
| 26 | 1***А | Основание для реле | |
| 27 | 3***6 | Кронштейн | |
| 28 | 1***1 | Оперативный предохранитель 10А | |
| 29 | 1***2 | Диод обратной связи 1N 5404 | |
| 30 | 3***0 | Пучок проводов | |
| 31 | 3***2 | Электрощит | |
| 32 | [***] | Счетчик часов БЧ-3, 48V | |
| 33 | 1***2 | Реле 12V |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
