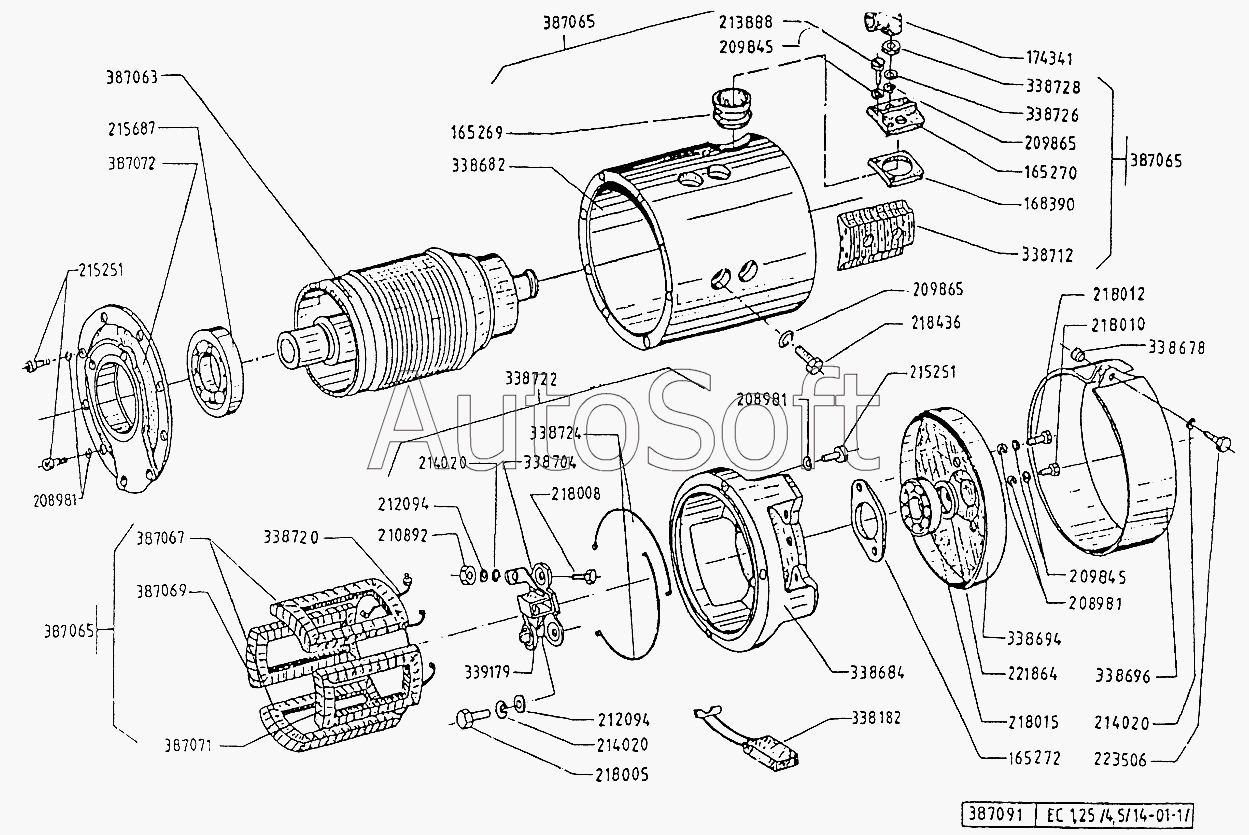

Каталог запасных частей к технике: Балканкар Рекорд EB-698 (2002). Электродвигатель гидросервоуправления
1
2
3
4
5
6
6
6
7
7
8
8
9
10
10
11
12
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Резиновая втулка | |
| 2 | 5***7 | Основание | |
| 3 | 4***0 | Внутренняя крышка подшипника | |
| 4 | 5***7 | Уплотнение | |
| 5 | 5***7 | Специальная втулка | |
| 6 | 2***2 | Шайба | |
| 7 | А***8 | Шайба | |
| 8 | [***] | Шайба 2 8Н БДС833-82 | |
| 9 | [***] | Гайка М5-6Н БДС1250-71/5 | |
| 10 | [***] | Шайба АМ5 БДС206-78 | |
| 11 | [***] | Винт 1 А М6х14-5.6 БДС1358-85 | |
| 12 | 2***2 | Шайба | |
| 13 | [***] | Винт М6х16-5.6 БДС2171-83 | |
| 14 | [***] | Шарикоподшипник 6207-2z Р6Е БДС4884-85 | |
| 15 | [***] | Болт 2 М5х14-5.6 БДС1230-85 | |
| 16 | [***] | Болт 2 М5х16-5.6 БДС1230-85 | |
| 17 | [***] | Болт 2 М6х14-5.6 БДС1230-85 | |
| 18 | [***] | Болт 2 М6х25-5.6 БДС1230-85 | |
| 19 | [***] | Шарикоподшипник 6204-2z Р6Е БДС4884-85 | |
| 20 | А***6 | Болт | |
| 21 | [***] | Кольцо В20 БДС2170-85 | |
| 22 | [***] | Болт 2 М5х35-5.6 БДС1230-85 | |
| 23 | 2***7 | Щетка Е8 10х20х32 | |
| 24 | 4***2 | Гайка | |
| 25 | 4***6 | Корпус | |
| 26 | 4***7 | Задний щит | |
| 27 | 4***6 | Кожух | |
| 28 | 5***6 | Защитный пояс | |
| 29 | 2***2 | Щеткодержатель | |
| 30 | 2***3 | Полюс | |
| 31 | 2***0 | Выводной провод | |
| 32 | 2***0 | Щит с щеткодержателями | |
| 33 | 2***0 | Соединительный провод | |
| 34 | З***5 | Латунная шайба АМ8 | |
| 35 | З***6 | Латунная гайка М8 | |
| 36 | 5***3 | Пружина | |
| 37 | 2***1 | Ротор | |
| 38 | 2***1 | Статор | |
| 39 | 2***0 | Серийные катушки в сборе | |
| 40 | 2***0 | Шунтовая катушка I | |
| 41 | 2***0 | Шунтовая катушка II | |
| 42 | 4***6 | Передний щит | |
| 43 | 2***1 | Вспомогательный электродвигатель ЕС 1.25/4.5/14-01-1 |
