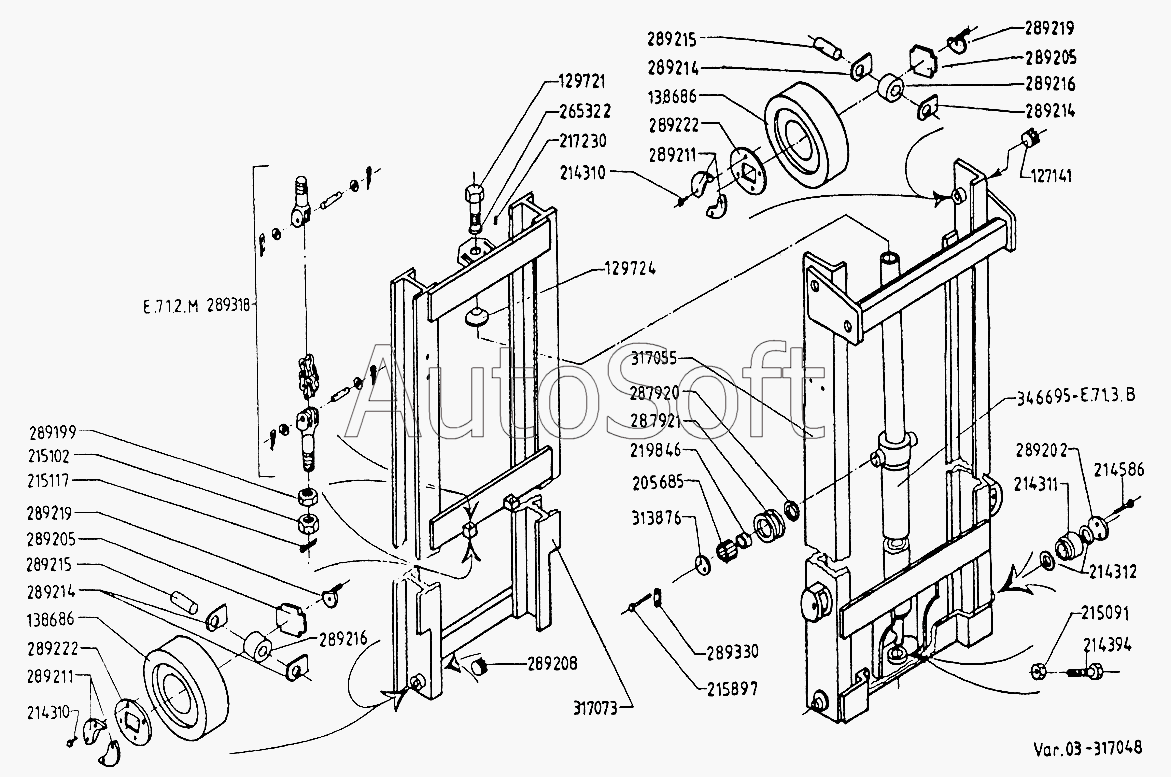

Каталог запасных частей к технике: Балканкар Рекорд EB-698 (2002). Рамы и цилиндр - монтаж
28
28
20
21
22
22
23
24
24
25
25
25
26
26
27
27
19
29
29
30
31
32
33
34
35
36
10
2
3
4
4
5
6
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Пробка | |
| 2 | 6***1 | Болт пустотелый | |
| 3 | 6***2 | Сферическая шайба | |
| 4 | К***8 | Ходовой роликовый подшипник | |
| 5 | I***5 | Подшипник игольчатый | |
| 6 | [***] | Болт 1 М5х10-8.8 БДС1230-85 | |
| 7 | [***] | Подшипник ШС35К ГОСТ3635-78 | |
| 8 | [***] | Кольцо 2-42х3-1 БДС7947-85 | |
| 9 | [***] | Винт II М10х30-6g БДС1366-73/6.6 | |
| 10 | [***] | Винт 1 В М8х20-5.6 БДС1359-83 | |
| 11 | [***] | Гайка М10-5 БДС744-72/5 | |
| 12 | [***] | Гайка М16-6Н БДС744-72/5 | |
| 13 | [***] | Шплинт 4х40 БДС55-77 | |
| 14 | [***] | Болт 1 М8х20-6g БДС1232-72/5.6 | |
| 15 | [***] | Цилиндрический штифт 6h8х40 БДС1980-77 | |
| 16 | I***5 | Втулка | |
| 17 | 6***4 | Шайба предохранительная | |
| 18 | 8***5 | Шайба | |
| 19 | 8***6 | Цепной ролик | |
| 20 | 8***5 | Сферическая гайка | |
| 21 | 8***6 | Крышка | |
| 22 | 8***7 | Планка II | |
| 23 | 8***8 | Пробка | |
| 24 | 8***9 | Пластина | |
| 25 | 8***0 | Планка | |
| 26 | 8***1 | Ось | |
| 27 | 8***2 | Ролик | |
| 28 | 8***3 | Стопорная шайба | |
| 29 | 8***4 | Крышка | |
| 30 | 8***0 | Цепь в сборе | |
| 31 | 8***3 | Стопорная пластина | |
| 32 | 8***2 | Крышка | |
| 33 | 8***3 | Подъемное устройство | |
| 34 | 8***0 | Внешняя рама | |
| 35 | 8***0 | Внутренняя рама | |
| 36 | 4***0 | Цилиндр телескопический Т1-100/28-2 |
