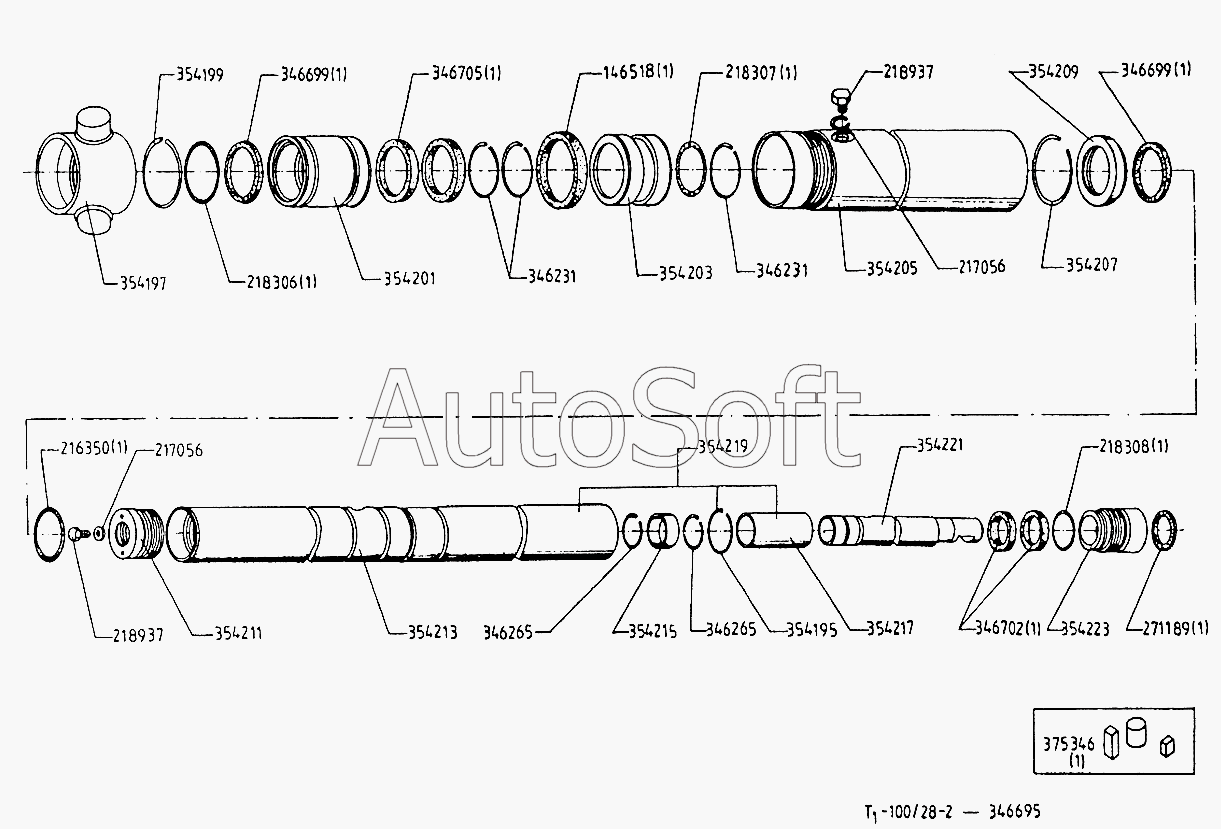

Каталог запасных частей к технике: Балканкар Рекорд EB-698 (2002). Цилиндр подъемный
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
12
11
10
10
9
9
8
7
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Пазовая манжета К2А 70х85 | |
| 2 | [***] | О-кольцо Б 46х3-2-70 БДС7947-85 | |
| 3 | [***] | Кольцо I А8х14 М1 БДС3609-73 | |
| 4 | [***] | О-кольцо Б 75х5-2-70 БДС7947-85 | |
| 5 | [***] | О-кольцо Б 53х3,55-2-70 БДС7947-85 | |
| 6 | [***] | О-кольцо Б 44х2-2-70 БДС7947-85 | |
| 7 | [***] | Болт 2 М8х10-6.8 БДС1230-85 | |
| 8 | [***] | Очистительное кольцо Е40 ОН-0458952-82 | |
| 9 | 4***7 | Кольцо В60 | |
| 10 | 4***6 | Кольцо В40 | |
| 11 | 4***0 | Цилиндр телескопический Т1-100/28-2 | |
| 12 | [***] | Очистительное кольцо Е60 ОН-0458952-82 | |
| 13 | 2***0 | Манжета М2В 40х48х7 | |
| 14 | 2***0 | Манжета М2В 60х68х12 | |
| 15 | 5***8 | Кольцо опорное А47 | |
| 16 | 4***0 | Гайка несущая балка | |
| 17 | 4***8 | Кольцо В85 | |
| 18 | 4***3 | Затвор | |
| 19 | 4***5 | Поршень | |
| 20 | 4***0 | Цилиндр | |
| 21 | 4***5 | Кольцо предохранительное А90 | |
| 22 | 4***3 | Коробка очистительного кольца Е60 | |
| 23 | 4***3 | Пятка | |
| 24 | 4***1 | Плунжер II | |
| 25 | 4***0 | Втулка | |
| 26 | 4***3 | Втулка | |
| 27 | 4***0 | Плунжер II-общий вид | |
| 28 | 4***0 | Плунжер I-общий вид | |
| 29 | 4***4 | Гайка | |
| 30 | 4***0 | Цилиндр телескопический Т1-100/28-2 |
