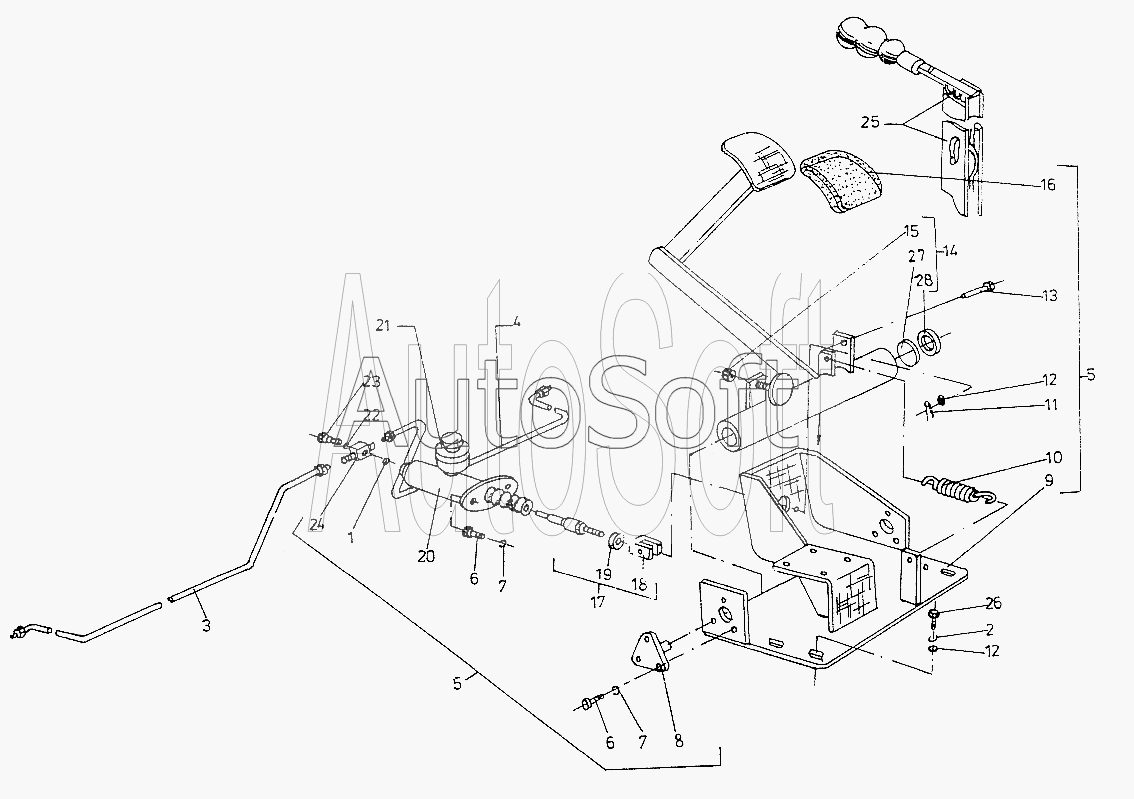

Каталог запасных частей к технике: Балканкар Рекорд EB-717 (2002). Тормозная система
15
717.33.03.00.00
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
12
11
10
9
8
7
7
6
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 717.33.03.00.00 | 7***0 | Тормозная система, вариант 00 | |
| 1 | [***] | Кольцо II А12х18 БДС3609-73 | |
| 2 | 2***2 | Шайба | |
| 3 | 7***0 | Левая труба в сборе | |
| 4 | 7***0 | Правая труба в сборе | |
| 5 | 7***0 | Тормозной блок в сборе | |
| 6 | [***] | Болт I М8х16-6h БДС1232-86 | |
| 7 | [***] | Шайба 2 8Н БДС833-82 | |
| 8 | 7***2 | Цапфа | |
| 9 | 7***0 | Кронштейн в сборе | |
| 10 | 7***1 | Пружина | |
| 11 | [***] | Шплинт 3,2x20 БДС55-77 | |
| 12 | А***8 | Шайба | |
| 13 | [***] | Ось В 10x30 БДС3048-78/5,6 | |
| 14 | 7***0 | Тормозная педаль в сборе | |
| 15 | [***] | Гайка М10-6Н БДС1269-85 | |
| 16 | 6***1 | Подножка резиновая | |
| 17 | 7***0 | Поршень в сборе | |
| 18 | 7***6 | Вилка | |
| 19 | [***] | Гайка М10-7Н БДС744-85 | |
| 20 | 7***0 | Главный тормозной цилиндр 25 | |
| 21 | 7***0 | Бак в сборе | |
| 22 | [***] | Кольцо II А14х20 БДС3609-73 | |
| 23 | 7***9 | Болт накидной гайки | |
| 24 | 7***4 | Накидная гайка | |
| 25 | 6***0 | Ручной тормоз | |
| 26 | [***] | Болт I А М10х25-5,6 БДС1232-86 | |
| 27 | 7***2 | Шайба | |
| 28 | 7***1 | Втулка подшипниковая |
