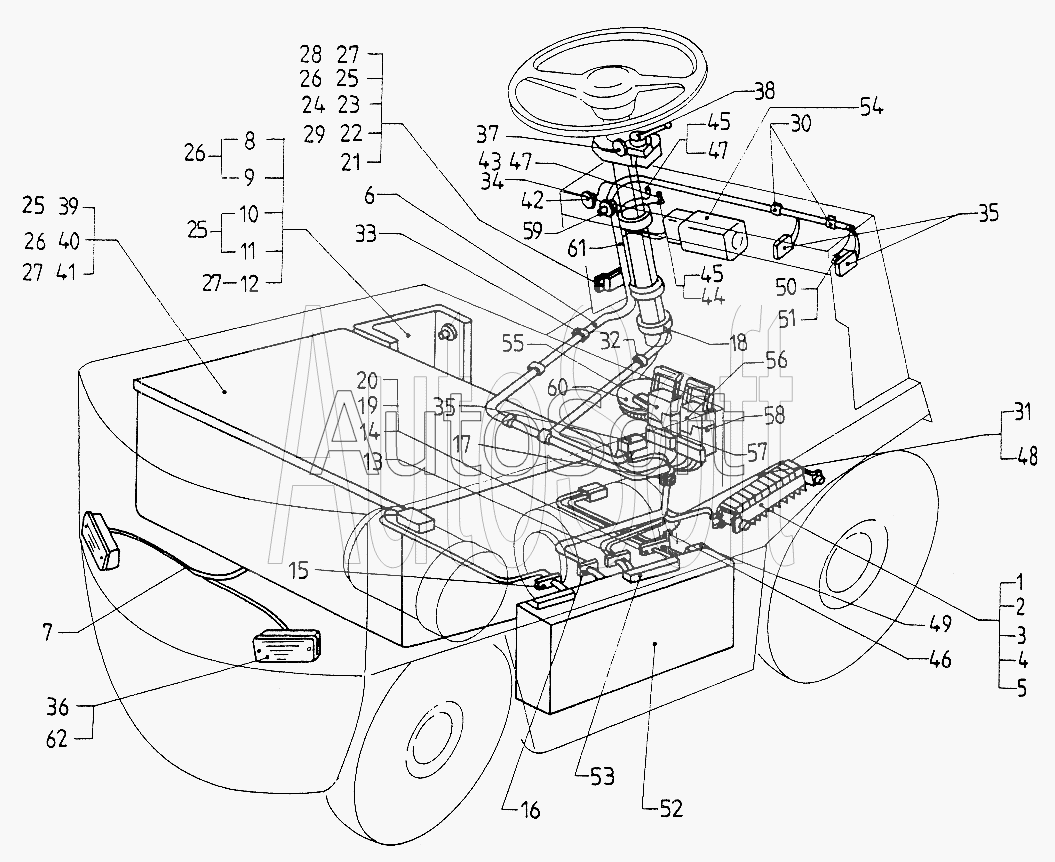

Каталог запасных частей к технике: Балканкар Рекорд EB-717 (2002). Электрооборудование контакторное
42
49
48
47
47
47
46
45
45
44
43
50
41
40
39
38
37
36
35
35
34
51
52
53
54
55
56
57
58
59
60
60
61
62
62
717.33.22.09.00.00
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
19
20
21
22
23
24
25
25
25
26
26
26
27
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 717.33.22.09.00.00 | 7***0 | Электрооборудование | |
| 1 | 3***0 | Пусковой резистор | |
| 2 | [***] | Винт I М6х22 БДС1359-75/5,6 | |
| 3 | [***] | Гайка М6 БДС744-72/5 | |
| 4 | [***] | Шайба 2 6Н БДС833-71 | |
| 5 | [***] | Шайба А М5 БДС206-78 | |
| 6 | 7***0 | Пучок проводов | |
| 7 | 7***0 | Пучок проводов | |
| 8 | 7***0 | Левый профиль в сборе | |
| 9 | 7***0 | Правый профиль в сборе | |
| 10 | 7***0 | Левый профиль в сборе | |
| 11 | 7***0 | Правый профиль в сборе | |
| 12 | 7***5 | Профиль | |
| 13 | 7***2 | Втулка | |
| 14 | 7***3 | Втулка | |
| 15 | 7***4 | Втулка | |
| 16 | 6***1 | Втулка | |
| 17 | 7***1 | Втулка | |
| 18 | 7***8 | Стяжная лента | |
| 19 | 7***2 | Стяжная лента | |
| 20 | 7***5 | Прокладочная лента | |
| 21 | 3***5 | Скоба | |
| 22 | 3***7 | Пружина | |
| 23 | [***] | Винт I М5х12 БДС832-76/5,6 | |
| 24 | [***] | Винт I М4х16 БДС358-72/5,6 | |
| 25 | [***] | Гайка М5 БДС744-72/5 | |
| 26 | [***] | Гайка М4 БДС744-72/5 | |
| 27 | [***] | Шайба 2 5Н БДС833-71 | |
| 28 | [***] | Шайба 2 4Н БДС833-71 | |
| 29 | [***] | Шайба А М4 БДС206-78 | |
| 30 | 7***6 | Скоба | |
| 31 | 7***3 | Маленькая скоба | |
| 32 | 7***4 | Скоба | |
| 33 | 7***5 | Скоба | |
| 34 | 9***1 | Двухполюсный автомобильный контакт КтЕ79 | |
| 35 | 4***1 | Выключатель блокировочный, малый 11 | |
| 36 | 3***4 | Задний комбинированный осветительный корпус КтЕ249 | |
| 37 | 4***1 | Пусковая кнопка | |
| 38 | 4***0 | Реверс ПРЕ010/ВМ-1 | |
| 39 | 8***3 | Пастированная аккумуляторная батарея 2х40V,250Аh КтЕ475 | |
| 40 | 8***5 | Панцирная аккумуляторная батарея 2х40V, 350Аh КтЕ477 | |
| 41 | 8***9 | Пастированная аккумуляторная батарея 2х40, 350 Аh КтЕ619 | |
| 42 | Д***3 | Индикатор разрядки аккумуляторной батареи ИРАБ-40-I КтЕ592-02 | |
| 43 | 3***8 | Лампа для щитка приборов - красная КтЕ641 | |
| 44 | [***] | Контрольная лампа АК2441 БДС6310-73 | |
| 45 | 3***8 | Лампа для щитка приборов - красная КтЕ641 | |
| 46 | [***] | Клемма А6 (2 элемента) БДС3148-69 | |
| 47 | [***] | Контрольная лампа АК1244 БДС6310-73 | |
| 47 | [***] | Контрольная лампа АК2441 БДС6310-73 | |
| 48 | [***] | Винилитовая труба, черная ТВС (D=14x15,6) L=22 БДС4894-73 | |
| 49 | 7***0 | Предохранитель в сборе | |
| 50 | 7***6 | Планка I | |
| 51 | 7***7 | Планка | |
| 52 | 3***0 | Электрощит | |
| 53 | 7***0 | Предохранитель в сборе | |
| 54 | 7***0 | Командоконтроллер | |
| 55 | 7***0 | Штепсельное соединение | |
| 56 | 7***0 | Штепсельное соединение | |
| 57 | 7***0 | Штепсельное соединение | |
| 58 | 7***0 | Штепсельное соединение | |
| 59 | 4***0 | Ключ сигнальных и оперативных цепей ККСВ | |
| 60 | 8***0 | Звуковой сигнал К-9/24V | |
| 60 | [***] | Звуковой сигнал ГС 305-372/12V | |
| 61 | 7***0 | Пучок проводов | |
| 62 | [***] | Софитная лампа Сф1232 БДС5675-76 | |
| 62 | [***] | Софитная лампа Сф2432 БДС5675-76 |
