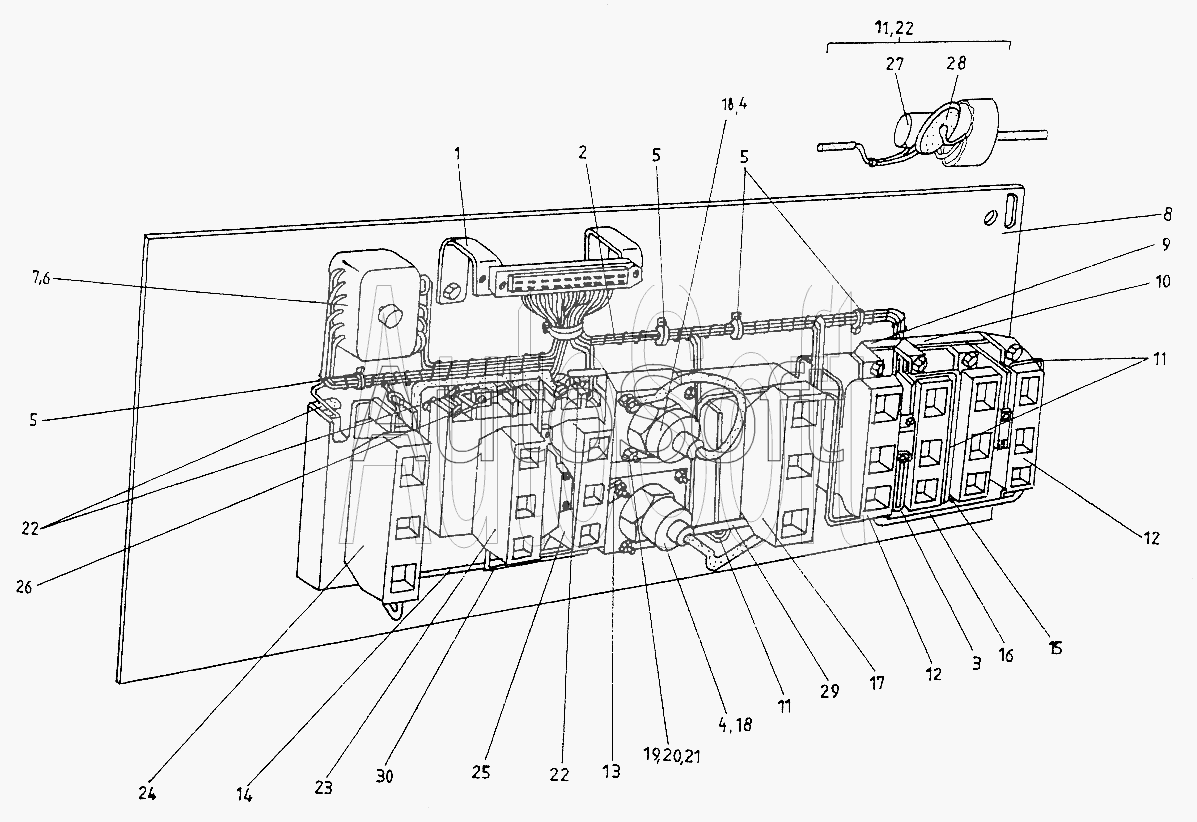

Каталог запасных частей к технике: Балканкар Рекорд EB-717 (2002). Электрощит
1
2
3
4
4
5
5
5
6
7
8
9
10
11
11
11
12
12
13
14
15
16
17
17
18
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
3827.9.00.00.00
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3827.9.00.00.00 | 3***0 | Электрощит | |
| 1 | 3***5 | Скоба | |
| 2 | 3***0 | Пучок проводов | |
| 3 | 3***0 | Пучок проводов | |
| 4 | 3***0 | Диод в сборе | |
| 5 | 3***2 | Скоба | |
| 6 | [***] | Предохранитель 8А DIN72581 КтЕ12-01 | |
| 7 | [***] | Щит предохранителей ТП-6Г БДС5003-73 | |
| 8 | 3***0 | Плита в сборе | |
| 9 | 3***0 | Изолированная шина | |
| 10 | 3***0 | Изолированная шина | |
| 11 | 3***0 | Искрогасительный контур | |
| 12 | 4***8 | Контактор с катушкой КПД-7,160А | |
| 13 | 3***0 | Изолированная шина | |
| 14 | 3***0 | Изолированная шина | |
| 15 | 3***2 | Медная шина | |
| 16 | 3***0 | Изолированная шина | |
| 17 | 4***Р | Контактор с катушкой КПЕ-7,250А | |
| 17 | 4***Р | Контактор с катушкой КПЕ-7,250А | |
| 18 | В***0 | Кремниевый вентиль B-200 | |
| 19 | 3***2 | Изоляция | |
| 20 | 3***1 | Втулка изоляционная | |
| 21 | 3***1 | Основание | |
| 22 | 3***0 | Искрогасительный контур | |
| 23 | 4***2 | Контактор с катушкой с одним вспомогательным контактом КПЕ-4, 63А КтЕ1073-02 | |
| 24 | 4***7 | Контактор для пониженного напряжения включения с катушкой 40V КПЕ-6, 160А КтЕ474-01 | |
| 25 | 4***1 | Контактор с катушкой КПЕ-4, 63А КтЕ461-01 | |
| 26 | 3***0 | Пучок проводов | |
| 27 | [***] | Конденсатор ККОП 400V, 1 мкф БДС2586-69 | |
| 28 | [***] | Вариатор НР-100 по ОН-ММ 5637-69 | |
| 29 | 3***2 | Медная шина | |
| 30 | 3***2 | Медная шина |
