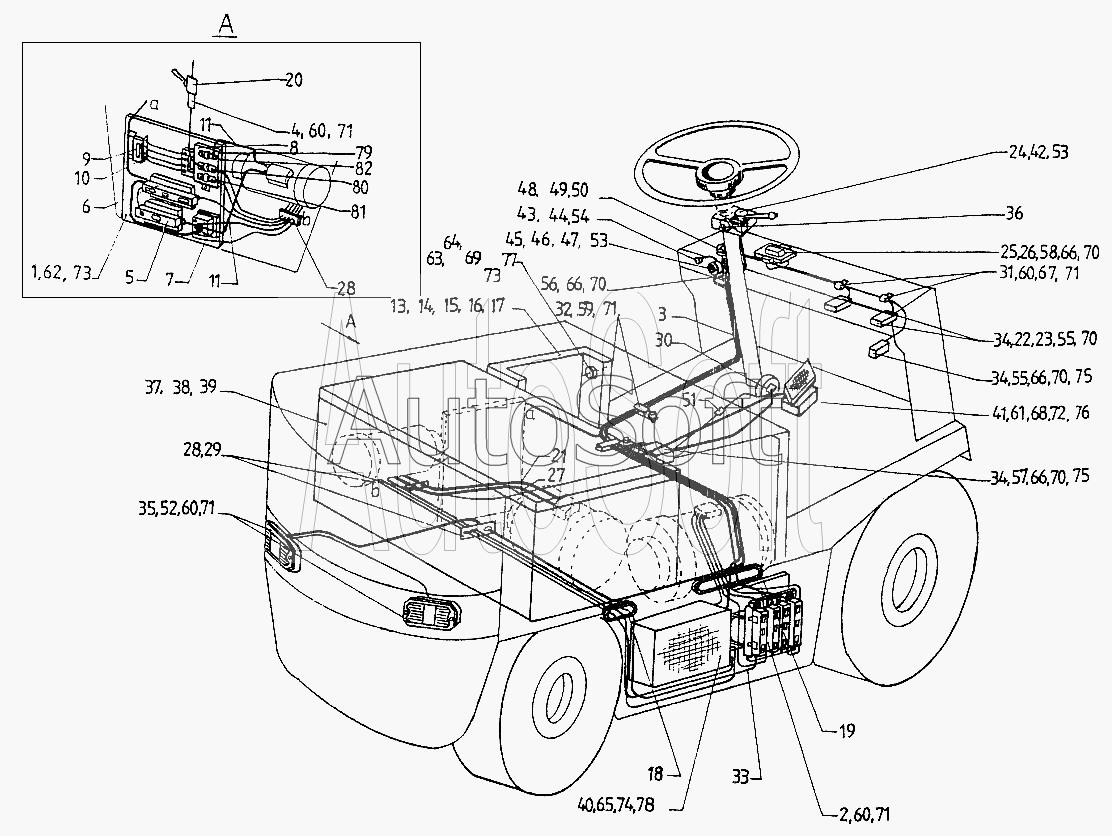

Каталог запасных частей к технике: Балканкар Рекорд EB-717 (2002). Электрооборудование с импульсным регулятором
54
64
63
62
61
60
60
60
60
59
58
57
56
55
55
65
53
53
52
51
50
49
48
47
46
45
44
75
75
717.33.26.09.00.00.00
717.33.16.09.00.00.00
09.00.00.00.717.33.16
82
81
80
79
78
77
76
43
74
73
73
72
71
71
71
71
71
70
70
70
70
70
69
68
67
66
66
66
66
11
11
21
20
19
18
17
16
15
14
13
12
22
10
9
8
7
6
5
4
3
2
32
42
41
40
39
38
37
36
35
34
34
34
33
1
31
30
29
28
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 09.00.00.00.717.33.16 | 0***6 | Электрооборудование 00 | |
| 717.33.16.09.00.00.00 | 7***0 | Электрооборудование 01 | |
| 717.33.26.09.00.00.00 | 7***0 | Электрооборудование 02 | |
| 1 | 7***0 | Электрощит | |
| 2 | 7***0 | Реверсный блок -контакторы | |
| 3 | 7***0 | Пучок проводов | |
| 4 | 7***0 | Штепсельное соединение с проводами | |
| 5 | К***1 | Контактор КПЕ-4-63 А,80V | |
| 6 | К***7 | Контактор КПЕ-6, 160 А, 80V | |
| 7 | 3***0 | Диод в сборе | |
| 8 | 7***0 | Щит предохранителей | |
| 9 | К***С | Пластина | |
| 10 | 7***0 | Пучок проводов | |
| 11 | 0***2 | Провод | |
| 12 | 0***3 | Провод | |
| 13 | 7***0 | Левый профиль в сборе | |
| 14 | 7***0 | Правый профиль в сборе | |
| 15 | 7***0 | Левый профиль в сборе | |
| 16 | 7***0 | Правый профиль в сборе | |
| 17 | 7***5 | Предохранительная решетка | |
| 18 | 7***3 | Втулка | |
| 19 | 7***4 | Втулка | |
| 20 | 7***0 | Штепсельное соединение | |
| 21 | 7***0 | Провод | |
| 22 | 7***6 | Планка I | |
| 23 | 7***7 | Планка | |
| 24 | 6***1 | Планка | |
| 25 | 3***0 | Пластина в сборе | |
| 26 | 3***9 | Втулка распорная | |
| 27 | 7***1 | Провод | |
| 28 | 4***6 | Лента (L=100мм) | |
| 29 | 4***7 | Застежка | |
| 30 | 8***0 | Звуковой сигнал К-9/24V | |
| 31 | 7***6 | Скоба | |
| 32 | 7***6 | Скоба | |
| 33 | 7***4 | Провод | |
| 34 | К***7 | Выключатель блокировочный малый | |
| 35 | К***9 | Задний комбинированный осветительный корпус | |
| 36 | К***1 | Пусковая кнопка | |
| 37 | К***5 | Аккумуляторная батарея 3х40У/250 А-ч | |
| 38 | К***7 | Аккумуляторная батарея 2х40V/350 А-ч | |
| 39 | К***9 | Аккумуляторная батарея (пастированная) 2х40У/350 А-ч | |
| 40 | V***6 | Регулятор | |
| 41 | 3***1 | Датчик | |
| 42 | V***К | Реверс | |
| 43 | Г***V | Предохранитель | |
| 44 | [***] | Держатель RЕМОS 74 | |
| 45 | 1***2 | Контакт | |
| 46 | 1***0 | Замок | |
| 47 | 1***1 | Основание | |
| 48 | 1***0 | Лампа | |
| 49 | [***] | Лампа 12V/2W ВА9 | |
| 50 | 3***1 | Электропатрон | |
| 51 | [***] | Клемма (2 элемента) БДС3148-69 | |
| 52 | [***] | Софитная лампа Сф2432 БДС5075-76 | |
| 53 | [***] | Провод ПВ-А2 (750V, 1 мм2, L=60) БДС4305-80 | |
| 54 | [***] | Провод ПВ-А2 (750V, 1 мм2 L=200) БДС4305-80 | |
| 55 | [***] | Винт I М4х16-8g БДС1357-72/5,6 | |
| 56 | [***] | Винт I М4х16-8g БДС832-76/5,6 | |
| 57 | [***] | Винт I М4х20-8g БДС832-76/5,6 | |
| 58 | [***] | Винт I М4х25-8g БДС832-76/5,6 | |
| 59 | [***] | Винт I М5х8-8g БДС1358-72/5,6 | |
| 60 | [***] | Винт I М5х12-8g БДС832-76/5,6 | |
| 61 | [***] | Болт I М6х16-8g БДС1230-72/5,6 | |
| 62 | [***] | Болт I М8х16-8g БДС1232-72/5,6 | |
| 63 | [***] | Болт I М8х20-8g БДС1232-72/5,6 | |
| 64 | [***] | Винт I В-М8х25/5,8 БДС1359-83 | |
| 65 | [***] | Болт I М10х25-8g БДС1232-72/5,6 | |
| 66 | [***] | Гайка М4-8Н БДС744-72/5 | |
| 67 | [***] | Гайка М5-8Н БДС744-72/5 | |
| 68 | [***] | Гайка М6-8Н БДС744-72/5 | |
| 69 | [***] | Гайка М8-8Н БДС744-72/5 | |
| 70 | [***] | Шайба 2-4Н БДС833-82 | |
| 71 | [***] | Шайба 2-5Н БДС833-82 | |
| 72 | [***] | Шайба 2-6Н БДС833-82 | |
| 73 | [***] | Шайба 2-8Н БДС833-82 | |
| 74 | [***] | Шайба 2-10Н БДС833-82 | |
| 75 | [***] | Шайба АМ4 БДС208-78 | |
| 76 | А***8 | Шайба | |
| 77 | [***] | Шайба АМ8 БДС206-78 | |
| 78 | А***8 | Шайба | |
| 79 | 3***1 | Изоляционная плита | |
| 80 | К***2 | Предохранитель П60/80А | |
| 81 | К***3 | Предохранитель П60/100А | |
| 82 | К***5 | Предохранитель П40/40А |
