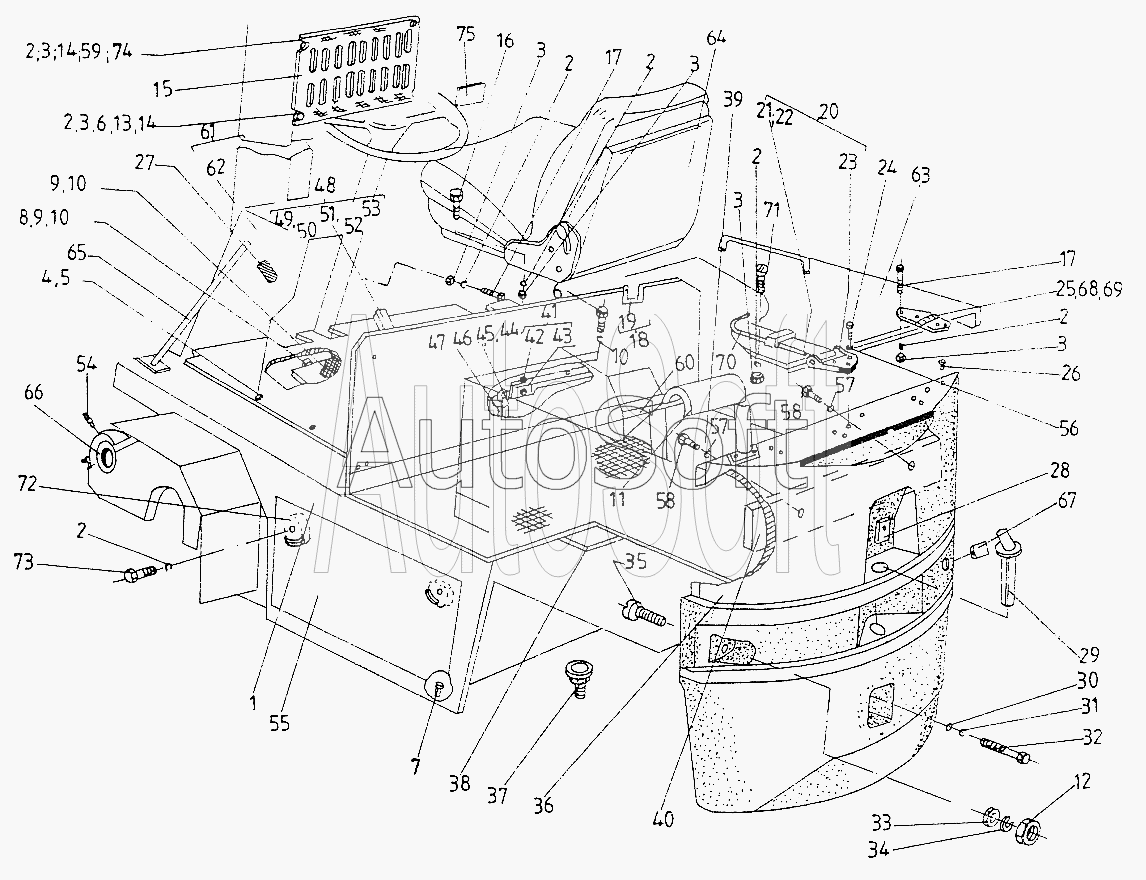

Каталог запасных частей к технике: Балканкар Рекорд EB-717 (2002). Шасси, крышка, сиденье и противовес
1
2
2
2
2
2
2
2
3
3
3
3
3
3
4
5
6
6
7
8
9
9
10
10
10
11
12
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
57
57
58
58
58
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
717.33.01.00.00-31
717.33.01.00.00-41
717.33.01.00.00-37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 717.33.01.00.00-31 | 7***1 | Общий вид 3300мм | |
| 717.33.01.00.00-37 | 7***7 | Общий вид 4500мм | |
| 717.33.01.00.00-41 | 7***1 | Общий вид 3300мм | |
| 1 | 7***4 | Шасси | |
| 2 | [***] | Шайба 2 8H БДС833-82 | |
| 3 | [***] | Гайка М8-6Н БДС744-72/5 | |
| 4 | [***] | Болт I M6x16-5.6 БДС1230-85 | |
| 5 | 7***4 | Шайба | |
| 6 | [***] | Болт I M12x30-6g БДС1230-72/5.6 | |
| 7 | 7***2 | Пробка | |
| 8 | 7***0 | Стойка в сборе | |
| 9 | [***] | Болт I M12x25-6g БДС1232-72/5.6 | |
| 10 | 2***2 | Шайба | |
| 11 | 7***0 | Профиль | |
| 12 | [***] | Гайка М20-6Н БДС744-72/5 | |
| 13 | [***] | Винт I M8x16-6g БДС8226-76/5.6 | |
| 14 | [***] | Шайба А М8 БДС206-78 | |
| 15 | 7***5 | Предохранительная решетка | |
| 16 | [***] | Болт I M8x16-6g БДС1232-72/5.6 | |
| 17 | [***] | Болт I M8x25-6g БДС1232-72/5.6 | |
| 18 | 7***9 | Передняя стенка в сборе | |
| 19 | 6***1 | Резиновый профиль | |
| 20 | 7***0 | Ограничитель в сборе | |
| 21 | 7***1 | Плечо в сборе | |
| 22 | 7***2 | Ось | |
| 23 | 7***1 | Плечо в сборе | |
| 24 | [***] | Болт I M10x30-6g БДС1232-72/5.6 | |
| 25 | 6***0 | Шарнир в сборе | |
| 26 | 7***9 | Пробка | |
| 27 | 7***8 | Крышка | |
| 28 | 7***0 | Ограничитель | |
| 29 | 7***0 | Тяж в сборе | |
| 30 | 7***0 | Шайба | |
| 31 | [***] | Шайба 224Н БДС833-71 | |
| 32 | 7***3 | Специальный болт | |
| 33 | [***] | Шайба АМ20 БДС206-78 | |
| 34 | [***] | Шайба 2 20Н БДС833-71 | |
| 35 | 7***1 | Винт | |
| 36 | 7***5 | Противовес | |
| 37 | 7***9 | Воронка | |
| 38 | 7***6 | Крышка | |
| 39 | 7***3 | Коврик | |
| 40 | 7***7 | Плита | |
| 41 | 7***0 | Корпус в сборе | |
| 42 | [***] | Болт I М4х35-6g БДС1232-72/5.6 | |
| 43 | [***] | Болт I М10х25-6g БДС1232-72/5.6 | |
| 44 | [***] | Шплинт 4x25 БДС55-77 | |
| 45 | [***] | Шайба АМ16 БДС206-78 | |
| 46 | [***] | Ось В 16x55 БДС3048-78/5.8 | |
| 47 | 7***0 | Лента в сборе | |
| 48 | 7***0 | Жестяное покрытие пола | |
| 49 | 7***0 | Жестяное покрытие пола | |
| 50 | 7***0 | Педаль акселератора | |
| 51 | 7***1 | Ось | |
| 52 | [***] | Шайба А М10 БДС206-78 | |
| 53 | [***] | Шплинт 2.5x20 БДС55-77 | |
| 54 | [***] | Пресс-масленка I Б-2 БДС1640-61 | |
| 55 | 7***0 | Крышка в сборе | |
| 56 | [***] | Шайба 2 10Н БДС833-71 | |
| 57 | [***] | Шайба 2 16Н БДС833-71 | |
| 57 | [***] | Шайба 2 16Н БДС833-71 | |
| 58 | [***] | Болт I М16х65-6g БДС1232-72/5.6 | |
| 58 | [***] | Болт I М16х65-6g БДС1232-72/5.6 | |
| 59 | [***] | Шпилька 1 М8х90-6g (8/22) БДС1238-75/5.6 | |
| 60 | 7***9 | Планка | |
| 61 | 7***0 | Пульт управления в сборе | |
| 62 | 7***0 | Корпус в сборе | |
| 63 | 7***0 | Корпус в сборе | |
| 64 | К***0 | Сиденье погрузчика | |
| 65 | 9***0 | Защитная крышка | |
| 66 | 7***5 | Втулка | |
| 67 | 7***5 | Втулка | |
| 68 | 6***0 | Подкладная планка | |
| 69 | 6***1 | Верхняя планка | |
| 70 | 7***5 | Крюк | |
| 71 | [***] | Винт I В М8х20-5.6 БДС1359-83 | |
| 72 | 6***2 | Замок | |
| 73 | [***] | Болт I М8х35-5.6 БДС1230-85 | |
| 74 | 7***6 | Труба | |
| 75 | 7***6 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
