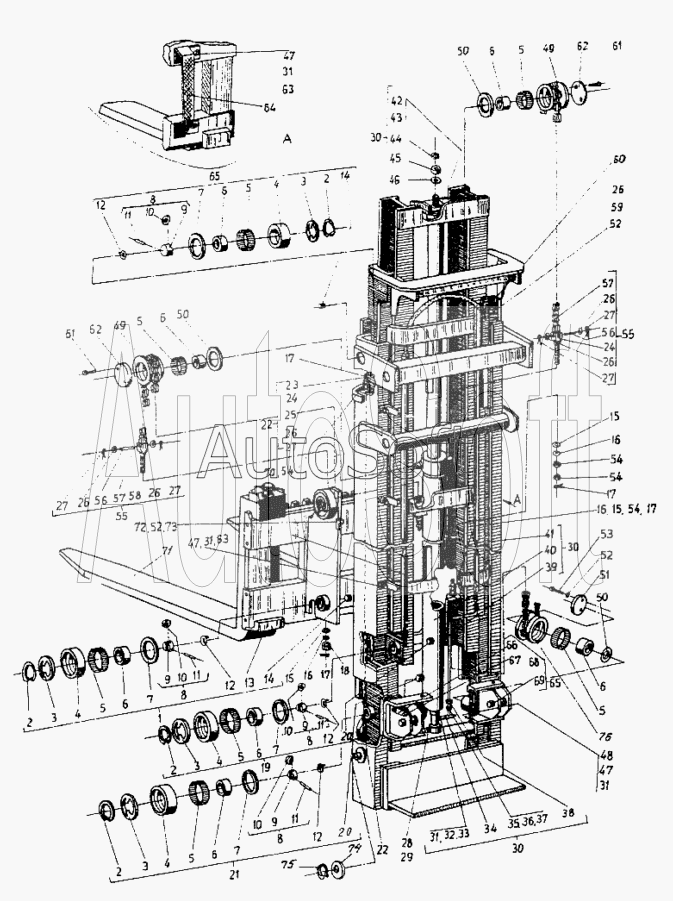

Каталог запасных частей к технике: Балканкар Рекорд EB-717 (2002). Подъемное устройство трехрамное Н=4500
48
57
57
56
56
55
55
54
54
54
54
53
52
52
52
51
50
50
50
49
49
58
47
47
47
46
45
44
43
42
41
40
39
68
717.45.07.00.00
76
75
74
73
72
71
70
69
38
67
66
65
65
64
63
63
62
62
61
61
60
59
11
11
11
11
20
20
19
18
17
17
17
17
16
16
16
15
15
15
14
14
13
12
12
12
12
21
10
10
10
10
9
9
9
9
8
8
8
8
7
7
7
7
6
6
6
6
6
6
6
5
5
5
5
5
5
5
4
4
4
4
3
3
3
3
2
2
2
2
28
37
36
35
34
33
32
31
31
31
31
30
30
30
29
1
27
27
27
27
27
26
26
26
26
26
26
25
24
24
24
24
23
22
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 717.45.07.00.00 | 7***0 | Подъемное устройство 02 | |
| 1 | 8***0 | Вертикальная каретка | |
| 2 | [***] | Кольцо В65 БДС2170-77 | |
| 3 | 8***2 | Крышка | |
| 4 | 8***1 | Ролик | |
| 5 | I***3 | Игольчатый подшипник | |
| 6 | I***8 | Втулка | |
| 7 | 8***4 | Шайба | |
| 8 | 8***0 | Маленький ролик в сборе | |
| 9 | 8***1 | Корпус | |
| 10 | 8***3 | Ролик | |
| 11 | 8***2 | Ось | |
| 12 | 8***9 | Стопорная шайба | |
| 13 | 8***0 | Неподвижная направляющая | |
| 14 | 8***8 | Пробка | |
| 15 | 7***3 | Коническая шайба | |
| 16 | 7***2 | Сферическая шайба | |
| 17 | [***] | Шплинт 5x45 БДС55-77 | |
| 18 | [***] | Гайка 2 М22-6Н БДС745-73.5 | |
| 19 | 8***0 | Внутренняя рама | |
| 20 | 8***7 | Пробка | |
| 21 | 7***0 | Средняя рама | |
| 21 | 8***0 | Средняя рама | |
| 22 | 8***0 | Внешняя цепь | |
| 23 | 8***1 | Ось | |
| 24 | 7***1 | Длинный болт | |
| 24 | 8***1 | Длинный цепной болт | |
| 25 | [***] | Цепь А-73х25(4+4)-А БДС4717-72 | |
| 26 | [***] | Шайба АМ8 БДС206-73 | |
| 27 | [***] | Шплинт 2x12 БДС55-77 | |
| 28 | [***] | Винт М10х30-3g БДС1366-73/8,8 | |
| 29 | [***] | Гайка М10-6Н БДС744-72/5 | |
| 30 | 8***0 | Гидравлическая система | |
| 31 | [***] | Пружинная шайба 6Н БДС833-71 | |
| 32 | [***] | Винт I М6х18 БДС12171-72/5,6 | |
| 33 | [***] | О-кольцо 14x2 ОН-02.52658-71 | |
| 34 | [***] | Нерегулируемый дроссель ДН 12А(25х10) инд. 5762 ОН-04.58957-75 | |
| 35 | [***] | Штуцер II Е15/М18 ОН-04.55874-71 | |
| 36 | [***] | Кольцо I А18х24 БДС3609-73 | |
| 37 | [***] | Кольцо II 15 ОН-04.55874-71 | |
| 38 | [***] | Накидная гайка II Е15 ОН-04.55874-71 | |
| 39 | 8***1 | Труба | |
| 40 | 4***0 | Телескопический цилиндр Т2-200/45А | |
| 41 | [***] | Гибкое соединение 12 ЩЕх22-НЦ 15-3020/25 ОН-04.51484-71 | |
| 42 | 8***2 | Специальная гайка | |
| 43 | 9***3 | Винт | |
| 44 | [***] | Кольцо B30 БДС2170-75 | |
| 45 | [***] | Круглая гайка М33х1,5-6Н БДС3266-72 | |
| 46 | 8***3 | Кольцо | |
| 47 | [***] | Болт I М6х16-8g БДС1230-72/5,6 | |
| 48 | 8***2 | Ограничитель | |
| 49 | 8***3 | Ролик | |
| 50 | 8***2 | Шайба | |
| 51 | 8***4 | Специальный болт | |
| 52 | [***] | Пружинная шайба 8Н БДС833-71 | |
| 53 | [***] | Винт II М8х20-8g БДС1359-75/5,6 | |
| 54 | [***] | Гайка М22х6Н БДС744-72/5 | |
| 55 | 8***0 | Внутренняя цепь | |
| 56 | 8***3 | Ось | |
| 57 | [***] | Цепь А45х25(4 +4) БДС4717-72 | |
| 58 | 8***2 | Короткий цепной болт | |
| 59 | [***] | Болт I М8х16-8g БДС1232-72/5,6 | |
| 60 | 7***0 | Направляющая в сборе | |
| 61 | [***] | Винт II М8х16-8g БДС1259-75/5,6 | |
| 62 | 8***3 | Крышка | |
| 63 | А***8 | Шайба | |
| 64 | 8***0 | Кулачок | |
| 65 | 7***0 | Неподвижная рама | |
| 66 | [***] | Фиксирующая планка 40 БДС2348-66 | |
| 67 | [***] | Болт I М10х20-8g БДС1232-72/5,6 | |
| 68 | [***] | Пружинная шайба 10Н БДС833-71 | |
| 69 | 7***3 | Ось | |
| 70 | 7***0 | Регулирующая лента | |
| 71 | 9***3 | Клык вил (а сборе) | |
| 72 | 7***3 | Ограничитель | |
| 73 | [***] | Болт I М8х30-8g БДС1232-72/5,6 | |
| 74 | 8***2 | Шайба | |
| 75 | [***] | Кольцо В70 БДС2170-77 | |
| 76 | 7***1 | Ролик |
