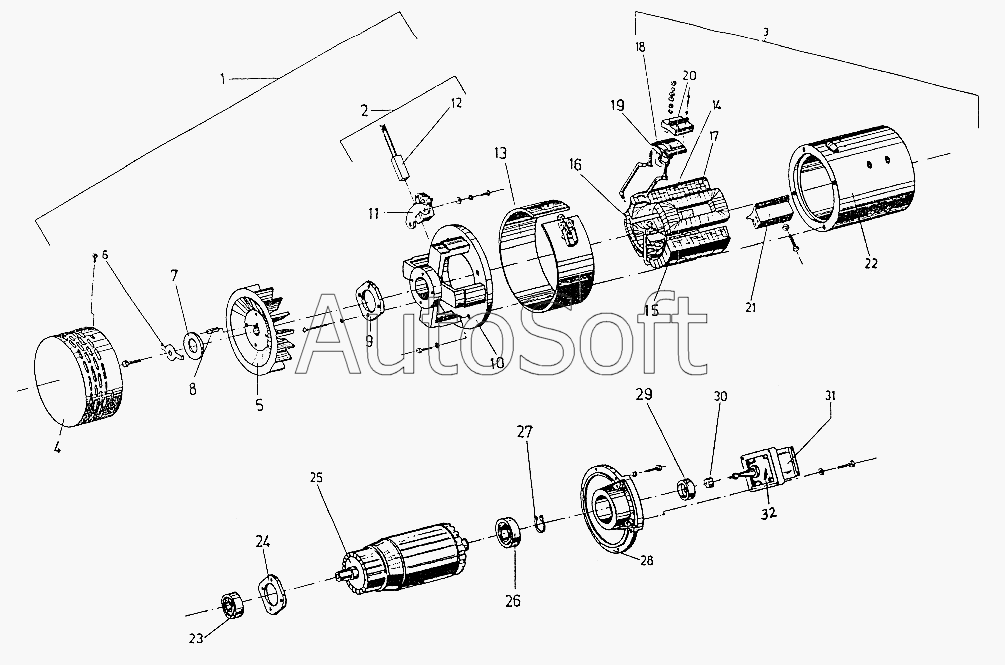

Каталог запасных частей к технике: Балканкар Рекорд EB-735 (2002). Насос с электродвигателем
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
735.33.10.14.02.00
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 735.33.10.14.02.00 | 7***0 | Насос с электродвигателем А072ХА1А17-3ЕС 0,7/7,5/32 | |
| 1 | 2***3 | Вспомогательный элемент ЕС0,7/7,5/32 | |
| 2 | 2***0 | Щит со щеткодержателями | |
| 3 | 2***0 | Статор | |
| 4 | 6***8 | Кожух | |
| 5 | 6***8 | Вентилятор | |
| 6 | 6***7 | Шайба предохранительная | |
| 7 | 6***7 | Шайба | |
| 8 | 6***7 | Шпонка | |
| 9 | 6***7 | Крышка подшипника | |
| 10 | 6***0 | Щит задний | |
| 11 | 2***0 | Щеткодержатель | |
| 12 | 2***1 | Щетка Е3 10х20х32 | |
| 13 | 1***0 | Пояс защитный | |
| 14 | 2***0 | Сериесная катушка I | |
| 15 | 2***0 | Сериесная катушка II | |
| 16 | 2***0 | Шунтовая катушка | |
| 17 | 2***0 | Шунтовая катушка II | |
| 18 | 6***7 | Уплотнение | |
| 19 | 6***7 | Резиновая втулка | |
| 20 | 6***7 | Основание | |
| 21 | 2***3 | Полюс | |
| 22 | 6***7 | Корпус | |
| 23 | 6***Ш | Подшипник БДС4884-78 | |
| 24 | 6***0 | Крышка подшипника | |
| 25 | 2***0 | Ротор | |
| 26 | 6***Ш | Подшипник БДС4884-78 | |
| 27 | [***] | Предохранительное кольцо В25 БДС2170-77 | |
| 28 | 6***0 | Щит передний | |
| 29 | 7***1 | Шайба центровочная | |
| 30 | 2***5 | Втулка зубчатая | |
| 31 | 4***0 | Шестеренный насос с предохранительным клапаном А072хА1А17 | |
| 32 | 3***1 | Уплотнительное кольцо П9,8х20х4,6 |
