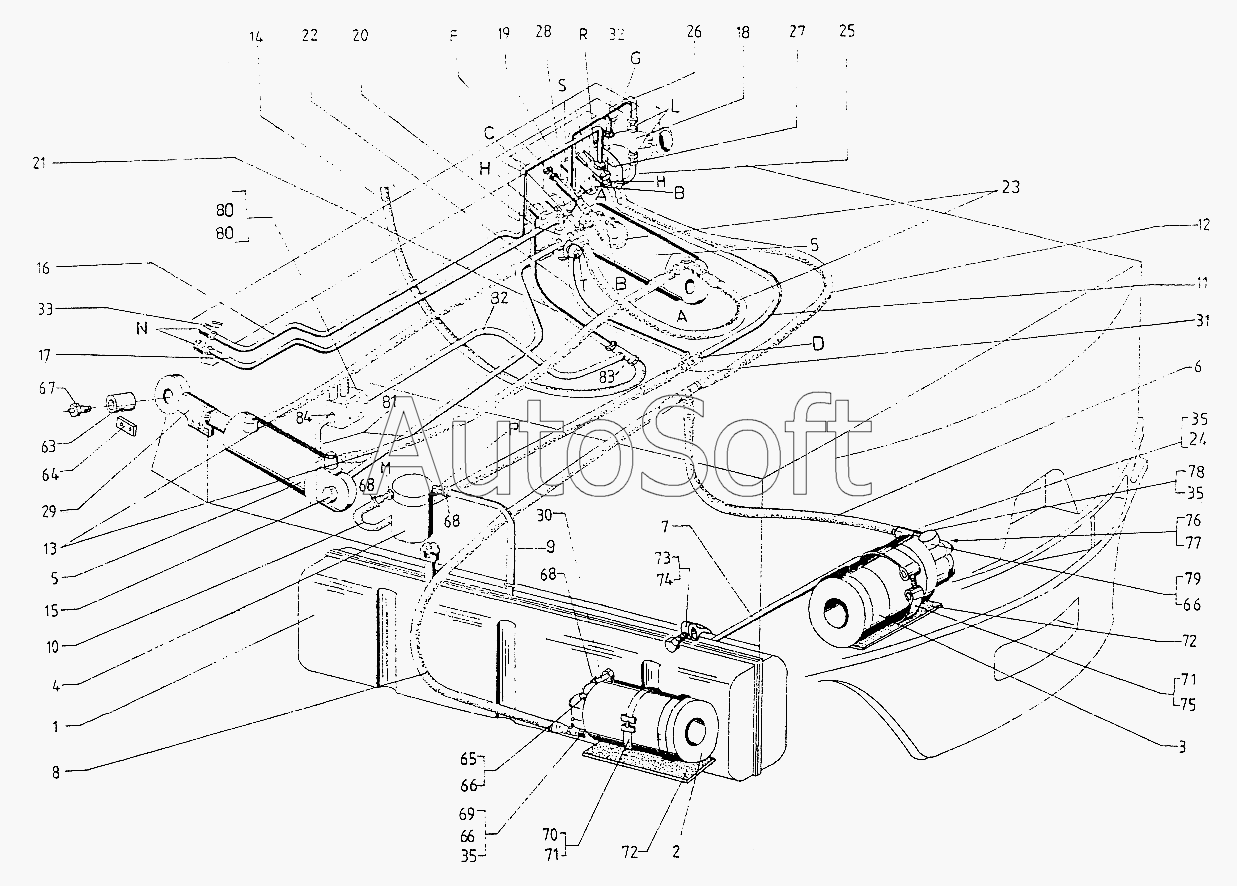

Каталог запасных частей к технике: Балканкар Рекорд EB-735 (2002). Гидравлическая система Н=4500
72
72
30
31
32
33
35
35
35
63
64
65
66
66
66
67
68
68
68
69
70
71
71
29
73
74
75
76
77
78
79
80
80
81
82
83
84
735.33.10.07.00.00
15
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 735.33.10.07.00.00 | 7***0 | Гидравлическая система вариант 05 с двумя насосными агрегатами, контакторным электрооборудованием, двумя электромагнитными клапанами ЕВ 735.45.10, ЕВ | |
| 1 | 7***0 | Резервуар масляный | |
| 2 | 7***8 | Насос с электродвигателем А18Х-3ЕС 6,5/7,5/28 | |
| 3 | 7***1 | Насос с электродвигателем А25Х-8ЕС 10/7,5/28 | |
| 4 | 5***0 | Масляный фильтр МХ 1-20 | |
| 5 | 1***0 | Гидравлический поршневой цилиндр ЦБХ 211 А1/90х95/70 | |
| 5 | 1***2 | Гидравлический поршневой цилиндр ЦБХ 211 А1/90х95/70 | |
| 6 | [***] | Гибкое соединение 10-Щкрх18-Нцх12-610 75 ОН-04 5184-83 | |
| 7 | 7***1 | Всасывающий шланг | |
| 8 | [***] | Гибкое соединение 10-Щкрх18-Нцх1 2-1260 ОН-04 51481-83 | |
| 9 | 7***3 | Сливной шланг | |
| 10 | 7***4 | Сливной шланг | |
| 11 | 7***0 | Сливная труба | |
| 12 | [***] | Гибкое соединение 12-Нцх15-К90 Ех15-820/25 ОН-04 51484-83 | |
| 13 | [***] | Гибкоесоединение 8-Гх18-Нцх12-840/25 ОН-045.1484-83 | |
| 14 | [***] | Гибкое соединение 12-Щех22-Щех22-3520/25 ОН-04 51484-71 | |
| 15 | 7***4 | Ось | |
| 16 | 7***8 | Труба | |
| 17 | 7***7 | Труба V | |
| 18 | 5***0 | Предохранительный клапан КП-А3А1 ОН-04 58921-77 | |
| 19 | 5***0 | Дроссель регулируемый с обратным клапаном ДРОК-12 ОН-04 68956-76 | |
| 20 | 5***0 | Клапан предохранительный КП(А1А34) ОН-04 58921-77 | |
| 21 | 7***0 | Напорная труба | |
| 22 | 7***2 | Сливная труба III | |
| 23 | [***] | Гибкое соединение 8-К90 Ех12-Нцх12-690/25 ОН-04 51484-83 | |
| 24 | 5***0 | Клапан обратный КО-12 | |
| 25 | 7***6 | Труба IV | |
| 26 | 7***4 | Труба II | |
| 27 | 7***5 | Труба II | |
| 28 | 7***0 | Командное устройство с распределителем тип 345 (1ЮЮЮТ1) | |
| 29 | 7***0 | Присоединительная проушина 35х2/36х2 | |
| 30 | 7***2 | Всасывающий шланг | |
| 31 | 7***4 | Болт накидной гайки М26х1,5 | |
| 32 | 7***3 | Труба I | |
| 33 | 7***2 | Стопорящий лист | |
| 35 | А***3 | Кольцо II | |
| 63 | 1***3 | Ось | |
| 64 | [***] | Фиксирующая планка 36 БДС2348-71 | |
| 65 | 7***4 | Фланец всасывающий | |
| 66 | К***2 | О кольцо 15,5х2,6 | |
| 67 | [***] | Пресс-масленка Г-13 БДС1640-73 | |
| 68 | 6***0 | Стяжная лента в сборе | |
| 69 | 7***9 | Фланец напорный | |
| 70 | 7***0 | Лента стяжная в сборе | |
| 71 | 7***5 | Прокладка | |
| 72 | 7***6 | Прокладка | |
| 73 | 7***0 | Стяжная лента в сборе | |
| 74 | 7***2 | Прокладка | |
| 75 | 7***0 | Стяжная лента в сборе | |
| 76 | 7***2 | Угловой фланец 39,7x25 | |
| 77 | К***1 | О кольцо 22,2x2,6 | |
| 78 | 6***6 | Штуцер | |
| 79 | 7***3 | Угольник III Е 12 | |
| 80 | 5***4 | Блок с двумя электромагнитными клапанами 40V ОН-04 62214-72 | |
| 81 | 7***1 | Труба | |
| 82 | 7***2 | Труба | |
| 83 | 7***3 | Тройник LP III 12 | |
| 84 | 7***4 | Специальный штуцер |
