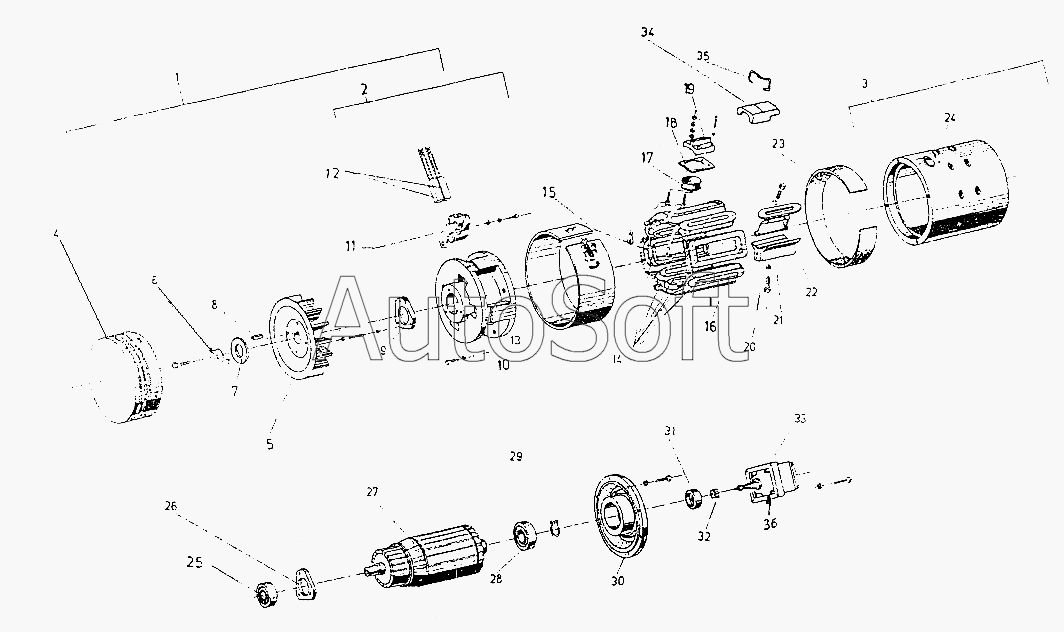

Каталог запасных частей к технике: Балканкар Рекорд EB-735 (2002). Насос с электродвигателем
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
7021.2800.00-31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5200 | 5***0 | Шунтовая катушка II серия I | |
| 5300 | 5***0 | Шунтовая катушка II серия I | |
| 5400 | 5***0 | Шунтовая катушка | |
| 5500 | 5***0 | Шунтовая катушка | |
| 5700 | 5***0 | Шунтовая катушка | |
| 7021.2800.00-31 | 7***1 | Насос с электродвигателем А25хЕС10/7,5/28-7 | |
| 1 | 2***0 | Насосный электродвигатель 8ЕС 10/7,5/28 | |
| 2 | 2***0 | Щит со щеткодержателями | |
| 3 | 2***0 | Статор | |
| 4 | 6***9 | Корпус | |
| 5 | 6***7 | Вентилятор | |
| 6 | 6***7 | Предохранительная шайба | |
| 7 | 6***7 | Шайба | |
| 8 | 6***7 | Шпонка | |
| 9 | 6***7 | Внешняя крышка подшипника | |
| 10 | 6***7 | Задний щит | |
| 11 | 2***5 | Щеткодержатель | |
| 12 | 2***1 | Щетка Е3 10х20х32 | |
| 13 | 2***0 | Защитный пояс | |
| 14 | 2***0 | Дополнительные и сериесные катушки в сборе | |
| 15 | 2***0 | Шунтовая катушка I | |
| 16 | 5***0 | Шунтовая катушка II | |
| 17 | 6***7 | Втулка | |
| 18 | 6***7 | Уплотнение | |
| 19 | 6***9 | Основание | |
| 20 | 2***0 | Полюс | |
| 21 | 2***0 | Дополнительный полюс | |
| 22 | 6***9 | Прокладка | |
| 23 | 6***7 | Изоляция 0,45x30x570 | |
| 24 | 6***0 | Корпус | |
| 25 | 6***f | Шарикоподшипник БДС4884-78 | |
| 26 | 6***7 | Внутренняя крышка подшипника | |
| 27 | 2***0 | Ротор | |
| 28 | 6***f | Шарикоподшипник БДС4884-78 | |
| 29 | [***] | Пружинное кольцо В35 БДС2170-77 | |
| 30 | 6***7 | Передний щит | |
| 31 | 7***7 | Втулка | |
| 32 | 2***4 | Зубчатая втулка 10-42 | |
| 33 | 4***0 | Шестеренный насос А25Х | |
| 34 | 6***9 | Скоба | |
| 35 | 6***8 | Крышка клеммная | |
| 36 | [***] | Уплотнение Б17,4х29х6,7-1 ОН-04 73438-81 |
