Каталог запасных частей к технике: Балканкар Рекорд EB-735 (2002). Тормозная система
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
38

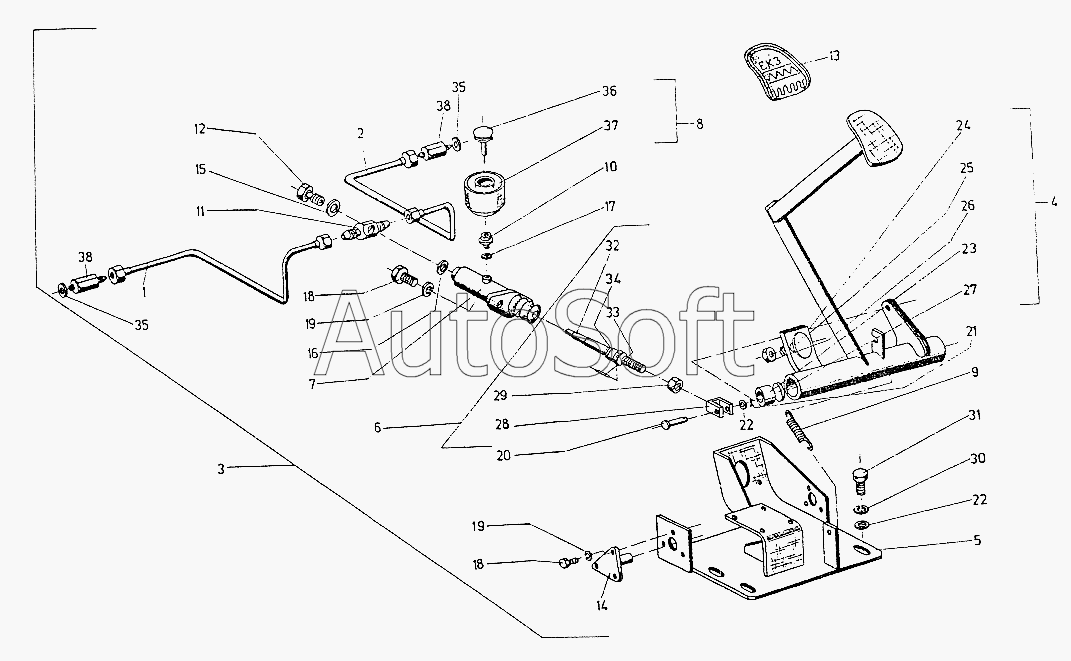

735.33.10.03.00.00
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 735.33.10.03.00.00 | 7***0 | Тормозная система | |
| 1 | 7***0 | Труба левая в сборе | |
| 2 | 7***0 | Труба правая в сборе | |
| 3 | 7***0 | Тормозной блок в сборе | |
| 4 | 7***0 | Тормозная педаль в сборе | |
| 5 | 7***0 | Кронштейн в сборе | |
| 6 | 7***0 | Поршень в сборе | |
| 7 | 7***0 | Главный тормозной цилиндр 25 | |
| 8 | 7***0 | Резервуар для тормозной жидкости | |
| 9 | 7***1 | Пружина | |
| 10 | 7***1 | Болт полый | |
| 11 | 7***4 | Накидная гайка | |
| 12 | 7***9 | Болт накидной гайки | |
| 13 | 6***1 | Подножка резиновая | |
| 14 | 7***2 | Цапфа | |
| 15 | [***] | Кольцо I А14х20 БДС3609-73 | |
| 16 | [***] | Кольцо II А12х18 БДС3609-73 | |
| 17 | [***] | Кольцо II 22х29 БДС3609-73 | |
| 18 | [***] | Болт I М8х16 БДС1232-72/5.6 | |
| 19 | [***] | Шайба пружинная 8Н БДС833-71 | |
| 20 | [***] | Ось В10х30 БДС3048-78/5,6 | |
| 21 | 3***7 | Шплинт | |
| 22 | А***8 | Шайба | |
| 23 | 7***1 | Втулка подшипниковая | |
| 24 | 7***7 | Шайба | |
| 25 | [***] | Болт I М10х35 БДС1232-72/5,6 | |
| 26 | [***] | Гайка М10 БДС744-72/5 | |
| 27 | 7***2 | Шайба | |
| 28 | 7***6 | Вилка | |
| 29 | [***] | Гайка II М10 БДС1261-71 | |
| 30 | [***] | Шайба пружинная 10Н БДС833-71 | |
| 31 | [***] | Болт I М10х22 БДС1232-72/5,6 | |
| 32 | 7***4 | Наконечник | |
| 33 | [***] | Цилиндрический штифт 3В4х20 БДС1980-77 | |
| 34 | 7***5 | Ограничитель | |
| 35 | 5***8 | Шайба | |
| 36 | 7***4 | Крышка | |
| 37 | 7***1 | Бачок | |
| 38 | 7***3 | Штуцер |
