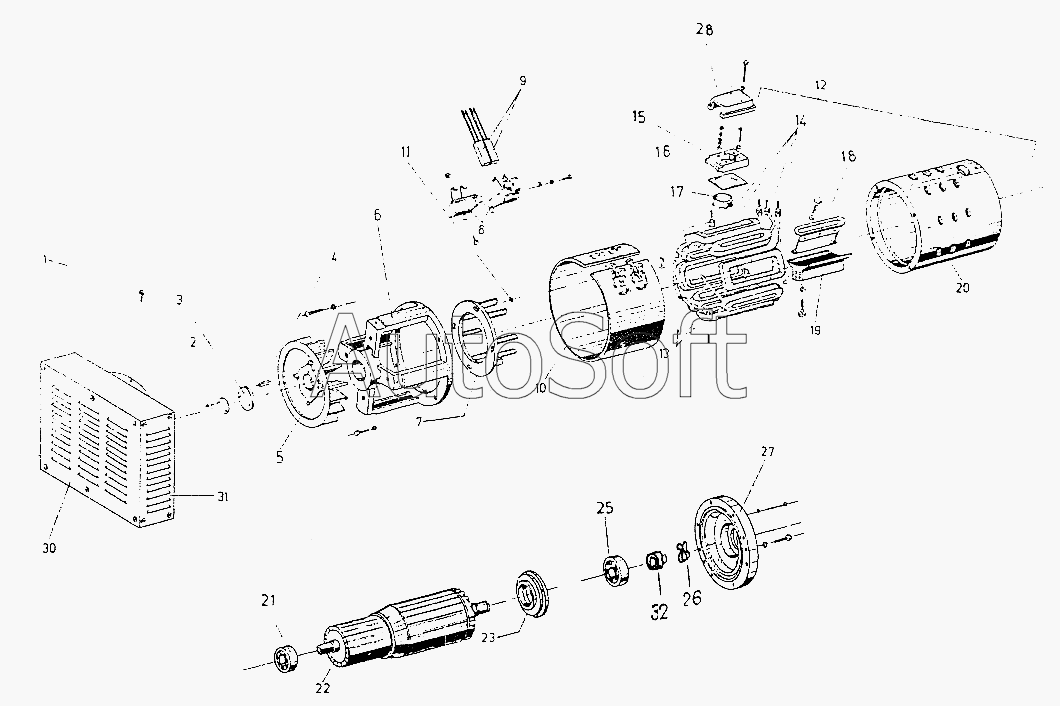

Каталог запасных частей к технике: Балканкар Рекорд EB-735 (2002). Тяговый электродвигатель
70
21
22
23
25
26
27
28
30
31
32
20
260025.00.00
260017.00.00
12
2
3
4
5
6
7
8
9
10
11
1
12
13
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260017.00.00 | 2***0 | Тяговый электродвигатель ЕТ15/7,5/14 | |
| 260017.5300 | 2***0 | Катушка сериесная в сборе | |
| 260025.00.00 | 2***0 | Тяговый электродвигатель ЕТ12/7,5/12 | |
| 5400 | 5***0 | Шунтовая катушка | |
| 5500 | 5***0 | Шунтовая катушка | |
| 5600 | 5***0 | Катушка сериесная в сборе | |
| 5800 | 5***0 | Катушка дополнительная | |
| 5900 | 5***0 | Катушка дополнительная | |
| 6000 | 6***0 | Катушка дополнительная | |
| 6100 | 6***0 | Катушка дополнительная | |
| 1 | 2***0 | Кожух | |
| 2 | 6***9 | Пластина стопорная | |
| 3 | 6***3 | Прокладочная шайба | |
| 4 | 6***9 | Шпонка | |
| 5 | 2***0 | Вентилятор | |
| 6 | 6***8 | Щит задний | |
| 7 | 2***0 | Балка с щеткодержателями | |
| 8 | 2***0 | Щеткодержатель | |
| 9 | 2***1 | Щетка М50 10х20х32 | |
| 10 | 2***0 | Защитный пояс | |
| 11 | 6***8 | Гайка | |
| 12 | 2***0 | Статор | |
| 12 | 2***0 | Статор | |
| 13 | 2***0 | Катушка сериесная в сборе | |
| 13 | 2***0 | Катушка сериесная в сборе | |
| 14 | 2***0 | Катушка дополнительная в сборе | |
| 14 | 2***0 | Катушка дополнительная в сборе | |
| 15 | 6***8 | Клеммный щит | |
| 16 | 6***8 | Уплотнение | |
| 17 | 6***8 | Резиновая втулка | |
| 18 | 2***0 | Дополнительный полюс | |
| 19 | 2***0 | Полюс | |
| 20 | 6***8 | Корпус | |
| 21 | 6***S | Шарикоподшипник БДС4884-78 | |
| 22 | 2***0 | Ротор | |
| 23 | 6***9 | Крышка подшипника | |
| 25 | 6***0 | Шарикоподшипник БДС4843-79 | |
| 26 | [***] | Кольцо В50 БДС2170-77 | |
| 27 | 6***8 | Передний щит | |
| 28 | 6***0 | Крышка клеммного щита | |
| 30 | 6***0 | Крышка задняя | |
| 31 | 6***0 | Крышка нижняя | |
| 32 | 6***0 | Крышка подшипника | |
| 70 | 6***9 | Балка |
