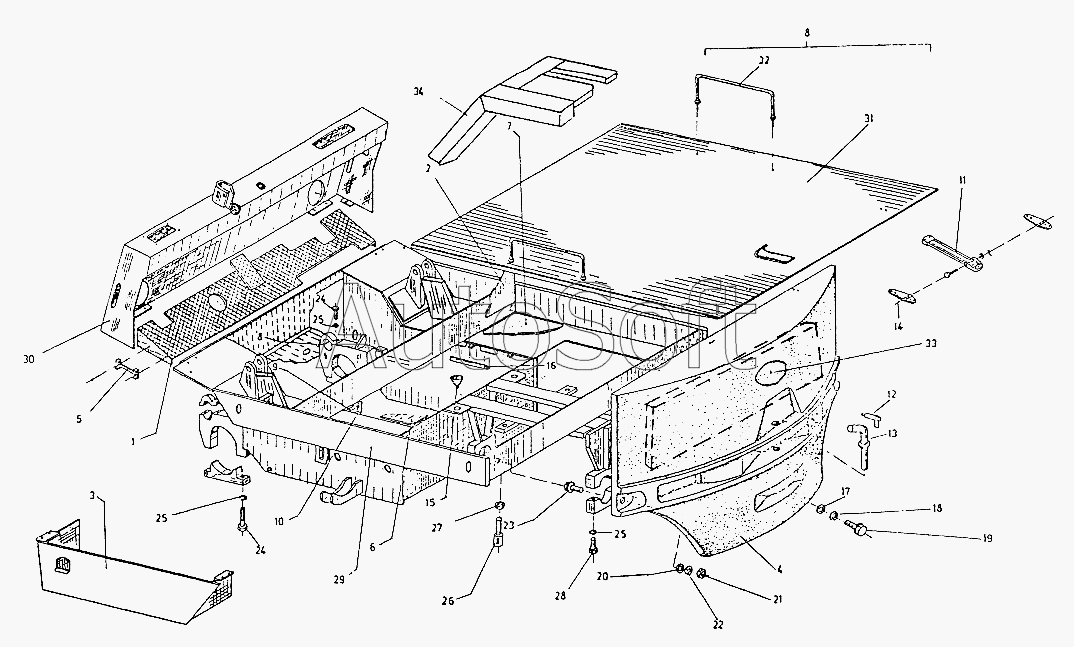

Каталог запасных частей к технике: Балканкар Рекорд EB-735 (2002). Общий вид, шасси, верхняя крышка, пульт управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Настильный лист в сборе | |
| 2 | 7***3 | Передняя стенка | |
| 3 | 7***0 | Левая коробка в сборе | |
| 4 | 7***1 | Противовес | |
| 5 | 7***0 | Фиксатор в сборе | |
| 6 | 7***4 | Крышка | |
| 7 | 7***2 | Коврик | |
| 8 | 7***0 | Крышка верхняя | |
| 9 | 7***0 | Корпус в сборе | |
| 10 | 7***5 | Лента | |
| 11 | 7***0 | Ограничитель в сборе | |
| 12 | 7***0 | Ограничитель | |
| 13 | 7***0 | Тяж в сборе | |
| 14 | 7***0 | Шарнир в сборе | |
| 15 | 7***9 | Воронка | |
| 16 | 7***0 | Профиль | |
| 17 | 7***0 | Шайба | |
| 18 | [***] | Шайба пружинная БДС833-71 | |
| 19 | [***] | Болт I М24х90-6g БДС1232-72/6.6 | |
| 20 | [***] | Шайба АМ20 БДС206-78 | |
| 21 | [***] | Гайка М20-6Н БДС744-72/5 | |
| 22 | [***] | Шайба пружинная 20Н БДС833-71 | |
| 23 | [***] | Винт I М20х75-6g БДС1359-75/5.6 | |
| 24 | [***] | Болт I М16х60-6g БДС1232-72/8.8 | |
| 25 | [***] | Шайба пружинная 16Н БДС833-71 | |
| 26 | 6***8 | Болт регулирующий | |
| 27 | [***] | Гайка М24 БДС744-72/5 | |
| 28 | [***] | Болт I М16х100-6g БДС1232-72/8.8 | |
| 29 | 7***0 | Шасси | |
| 30 | 7***0 | Пульт управления | |
| 31 | 7***0 | Крышка в сборе | |
| 32 | 7***4 | Рукоятка | |
| 33 | 7***7 | Плита | |
| 34 | 9***0 | Защитная крышка |
