Каталог запасных частей к технике: Балканкар Рекорд ДВ-1621 (2002). Командное устройство гидродинамической передачи
1
2
2
2
3
3
4
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
31
32
33
34
34
34
35
36
37
38
39
40
41
42
43
43
43
43
43
43
44
44
44
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
58
59
59
60
61

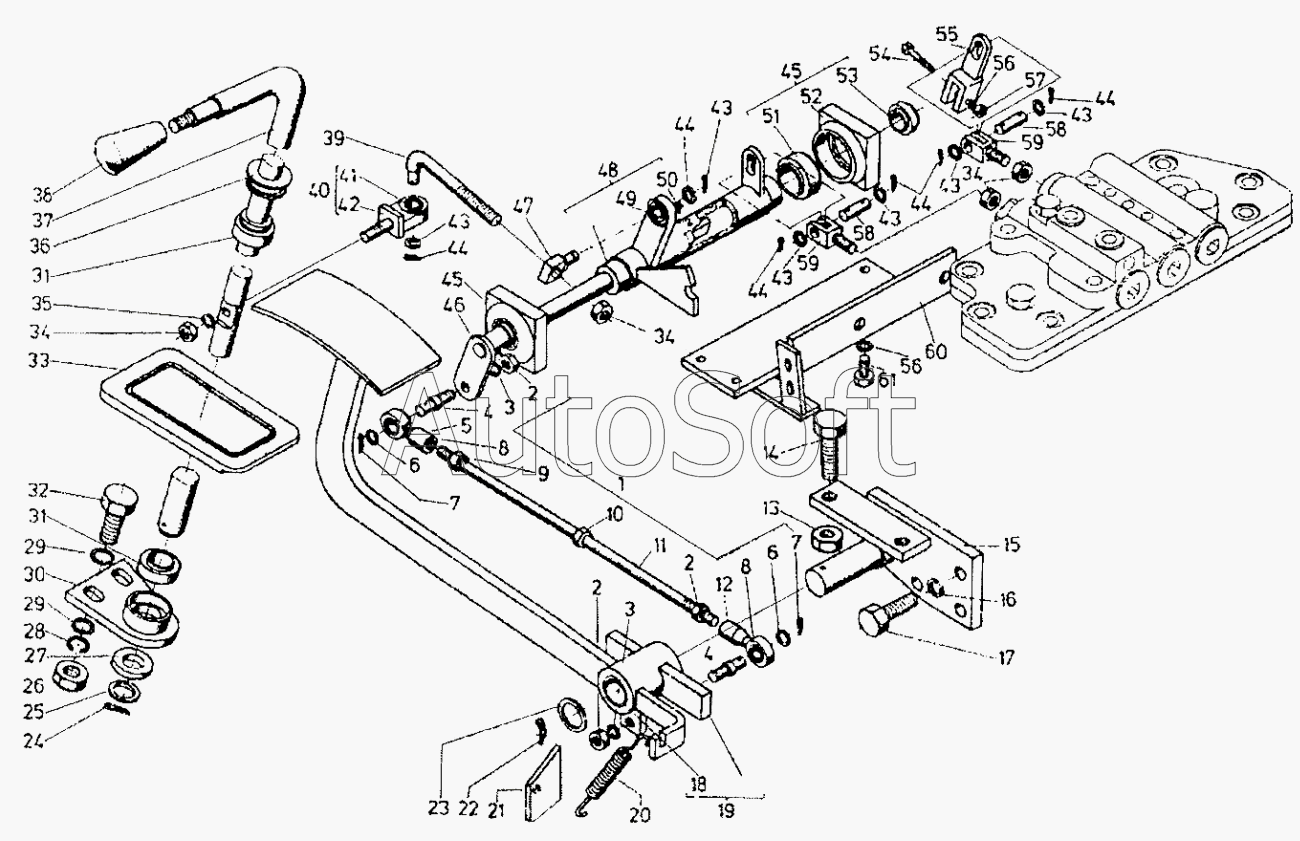

1661.33.10.24.00.00
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1661.33.10.24.00.00 | 1***0 | Командное устройство гидродинамической передачи | |
| 1 | 1***0 | Штанга в сборе | |
| 2 | [***] | Гайка I М6-5 БДС1250-83 | |
| 3 | 2***2 | Шайба | |
| 4 | 1***1 | Штифт специальный | |
| 5 | 1***2 | Гнездо с резьбой левое | |
| 6 | 1***5 | Шайба | |
| 7 | [***] | Шплинт 1,6х10 БДС55-77 | |
| 8 | [***] | Подшипник Ш6 Ст. СИВ 1478-78 | |
| 9 | [***] | Гайка I М61LM-5 БДС1250-83 | |
| 10 | 1***4 | Гайка | |
| 11 | 1***1 | Штанга | |
| 12 | 1***1 | Гнездо с резьбой | |
| 13 | [***] | Гайка М10-5 БДС15742-83 | |
| 14 | [***] | Болт I М10х35-8g БДС1232-72/5,6 | |
| 15 | 1***0 | Кронштейн в сборе | |
| 16 | 2***2 | Шайба | |
| 17 | [***] | Болт I М10х20-8g БДС1232-72/5,6 | |
| 18 | 1***1 | Втулка | |
| 19 | 1***0 | Педаль | |
| 20 | 4***1 | Пружина возвратная | |
| 21 | 1***5 | Планка | |
| 22 | [***] | Шплинт 5х32 БДС55-77 | |
| 23 | [***] | Шайба М18 БДС14494-78 | |
| 24 | [***] | Шплинт 4х22 БДС55-77 | |
| 25 | [***] | Шайба М16 БДС14494-78 | |
| 26 | [***] | Гайка М12-5 БДС15742-83 | |
| 27 | 1***1 | Шайба | |
| 28 | 2***2 | Шайба | |
| 29 | [***] | Шайба М12 МДС14494-78 | |
| 30 | 1***0 | Опора | |
| 31 | [***] | Подшипник Ш15 Ст. СИВ 1478-78 | |
| 32 | [***] | Болт I М12х25-8g БДС1230-72/5,6 | |
| 33 | 6***1 | Подножка резиновая | |
| 34 | [***] | Гайка М8-04 БДС1262-83 | |
| 35 | [***] | Гайка 2 8Н БДС833-82 | |
| 36 | 1***4 | Втулка | |
| 37 | 1***0 | Рычаг в сборе | |
| 38 | 1***2 | Рукоятка | |
| 39 | 1***2 | Штанга | |
| 40 | 1***0 | Гнездо в сборе | |
| 41 | С***8 | Подшипник Ш6 | |
| 42 | 1***1 | Гнездо | |
| 43 | [***] | Шайба М6 БДС14494-78 | |
| 44 | [***] | Шплинт 1,6х10 БДС55-70 | |
| 45 | 1***0 | Подшипник в сборе | |
| 46 | 1***0 | Ось в сборе | |
| 47 | 1***0 | Штифт | |
| 48 | 1***0 | Ось в сборе | |
| 49 | С***8 | Подшипник Ш6 | |
| 50 | 1***1 | Пресс-масленка | |
| 51 | С***8 | Подшипник Ш20 | |
| 52 | 1***1 | Корпус | |
| 53 | С***8 | Подшипник Ш12 | |
| 54 | [***] | Болт I М6х24-8g БДС1230-72/5,6 | |
| 55 | 1***1 | Плечо | |
| 56 | [***] | Шайба 2 6H БДС833-82 | |
| 57 | [***] | Гайка М6-5 БДС15742-83 | |
| 58 | 1***6 | Ось | |
| 59 | 1***4 | Вилка | |
| 60 | 1***0 | Кронштейн в сборе | |
| 61 | [***] | Болт 1М6х16-8g БДС1230-72/5,6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
