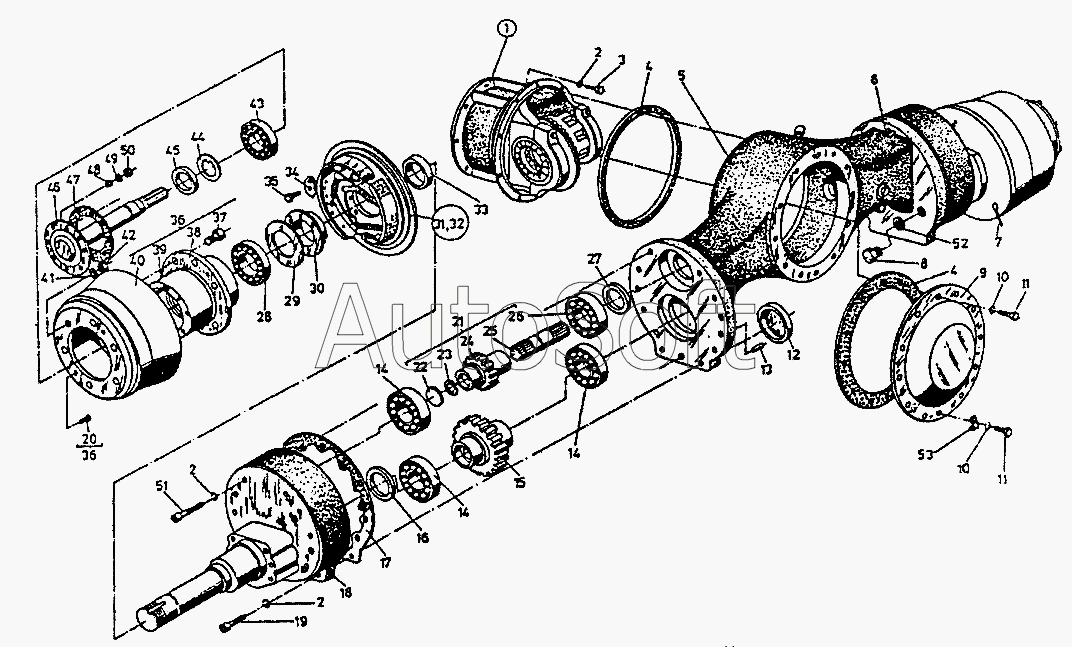

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1621 (2002). Ведущий мост
1
2
2
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
6185.10.00.00.00
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6185.10.00.00.00 | 6***0 | Ведущий мост | |
| 1 | 6***0 | Главная передача | |
| 2 | 2***2 | Шайба | |
| 3 | [***] | Болт I М12х30-8g БДС1232-72/5,6 | |
| 4 | 6***7 | Уплотнение | |
| 5 | 6***1 | Балка | |
| 6 | К***0 | Сапун в сборе | |
| 7 | 6***n | Трос тормозной в сборе | |
| 8 | [***] | Пробка М20х1,5-6g БДС4069-73 | |
| 9 | 6***4 | Крышка | |
| 10 | [***] | Шайба 2 8Н БДС833-82 | |
| 11 | [***] | Болт I М8х12-8g БДС1232-72/5,6 | |
| 12 | 6***5 | Крышка | |
| 13 | [***] | Штифт цилиндрический 10 П6х40-1 БДС1980-77 | |
| 14 | 2***0 | Подшипник ГОСТ8338-75 | |
| 15 | 6***3 | Шестерня | |
| 16 | [***] | Уплотнение Б35х47х7-3 БДС9954-83 | |
| 17 | 6***6 | Уплотнение | |
| 18 | 6***n | Рукав в сборе | |
| 19 | [***] | Винт 12х30-8,8 БДС2171-83 | |
| 20 | [***] | Винт I М8х16-8g БДС1359-75/5,6 | |
| 21 | 6***n | Вал в сборе | |
| 22 | 6***3 | Пробка | |
| 23 | [***] | Кольцо В30 БДС21 70-77 | |
| 24 | 6***2 | Шестерня | |
| 25 | 6***1 | Вал | |
| 26 | 6***0 | Подшипник ГОСТ8338-75 | |
| 27 | [***] | Уплотнение Б50х70х10-3 БДС9954-83 | |
| 28 | 7***0 | Подшипник ГОСТ333-79 | |
| 29 | 6***4 | Упорная шайба | |
| 30 | 6***0 | Уплотнение | |
| 31 | 6***0 | Сервотормоз 0190 | |
| 32 | 6***0 | Сервотормоз 0190 | |
| 33 | 6***4 | Втулка | |
| 34 | 6***4 | Пластина стопорная | |
| 35 | 6***4 | Болт | |
| 36 | 6***n | Ступица в сборе | |
| 37 | 6***4 | Болт колесный | |
| 38 | 6***1 | Ступица | |
| 39 | 6***3 | Шпилька | |
| 40 | 6***2 | Тормозной барабан | |
| 41 | [***] | Сферическая пружинная шайба С14.5 DIN74361 | |
| 42 | 7***2 | Специальная гайка | |
| 43 | 2***9 | Подшипник ГОСТ333-79 | |
| 44 | 6***7 | Шайба предохранительная | |
| 45 | 6***2 | Гайка | |
| 46 | 6***2 | Полувал | |
| 47 | 6***8 | Уплотнение | |
| 48 | 6***2 | Втулка | |
| 49 | 2***2 | Шайба | |
| 50 | 6***3 | Гайка | |
| 51 | [***] | Винт М12х70-8,8 БДС2171-83 | |
| 52 | [***] | Кольцо II М12х70-8.8 БДС3609-73 | |
| 53 | 6***9 | Скоба |
