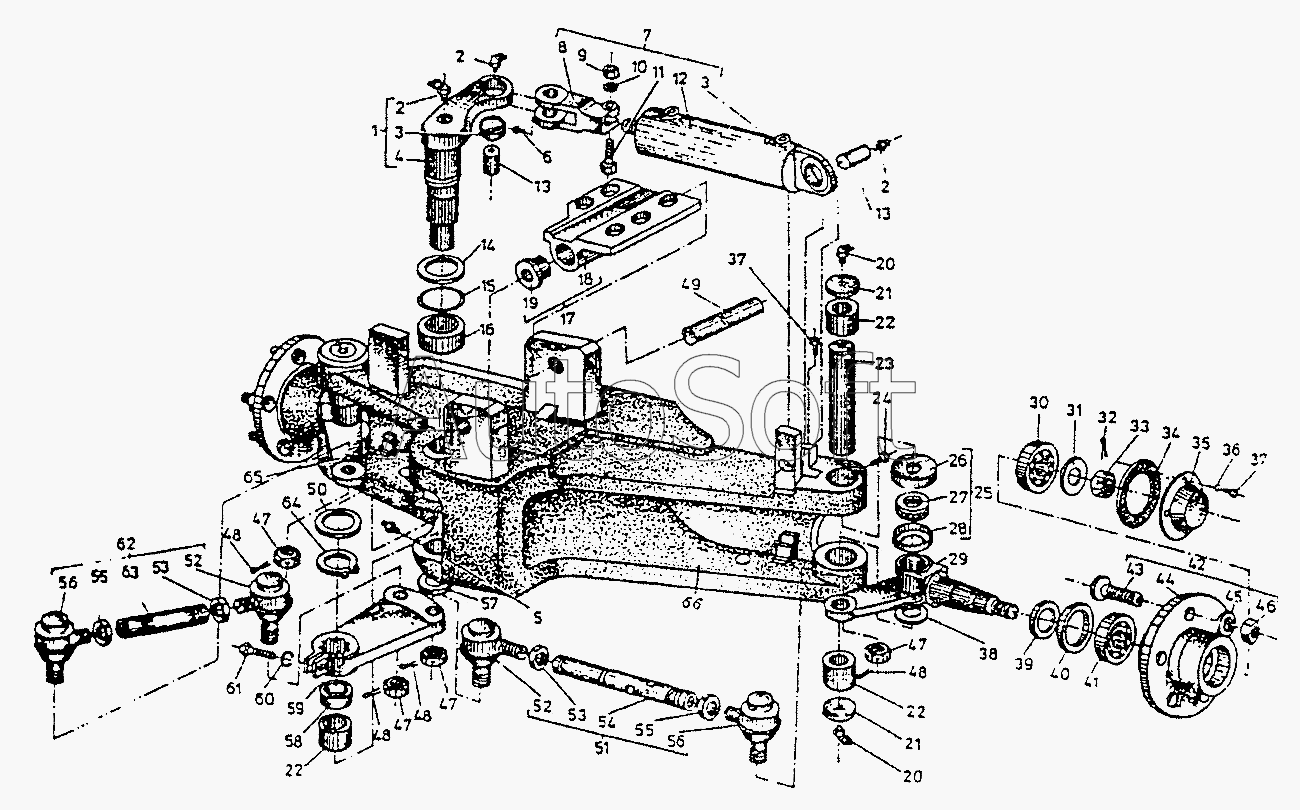

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1621 (2002). Управляемый мост
1
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
47
47
47
48
48
48
48
49
50
51
52
52
53
53
54
55
55
56
56
57
58
59
60
61
62
63
64
65
66
4927.00.00.00
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4927.00.00.00 | 4***0 | Управляемый мост | |
| 1 | 4***0 | Вал сошки руля в сборе | |
| 2 | [***] | Пресс-масленка 1.2.45 БДС1640-81 | |
| 3 | Ш***5 | Подшипник ГОСТ3635-78 | |
| 4 | 4***1 | Вал сошки руля | |
| 5 | [***] | Пресс-масленка 2.1.2 БДС1640-81 | |
| 6 | [***] | Винт М8х25-8g БДС1368-73/5,6 | |
| 7 | 4***0 | Цилиндр в сборе | |
| 8 | 4***1 | Проушина | |
| 9 | [***] | Гайка М12-7Н БДС744-72/5 | |
| 10 | 2***2 | Шайба | |
| 11 | [***] | Болт I М12х40-8g БДС1232-72/5,6 | |
| 12 | 1***4 | Поршневой специальный цилиндр ЦБС 63х110 КтМ1095-02 | |
| 13 | 4***0 | Ось | |
| 14 | 4***3 | Шайба | |
| 15 | [***] | О-кольцо А50х5 БДС7947-70 | |
| 16 | 9***0 | Подшипник игольчатый ГОСТ4060-78 | |
| 17 | 4***0 | Фланец в сборе | |
| 18 | 4***1 | Фланец | |
| 19 | 4***2 | Втулка | |
| 20 | [***] | Пресс-масленка 2.1.45 БДС1640-81 | |
| 21 | 4***7 | Пробка | |
| 22 | 9***5 | Подшипник ГОСТ4060-78 | |
| 23 | 4***5 | Болт | |
| 24 | [***] | Винт М12х25-8g БДС1368-73/5.6 | |
| 25 | 4***0 | Упорный подшипник в сборе | |
| 26 | 4***1 | Крышка | |
| 27 | 8***5 | Подшипник ГОСТ6874-54 | |
| 28 | 4***2 | Крышка | |
| 29 | 4***2 | Кулак поворотный, правый | |
| 30 | 7***6 | Подшипник ГОСТ333-79 | |
| 31 | 4***9 | Шайба с зубцом | |
| 32 | [***] | Шплинт 5х36 БДС55-77 | |
| 33 | 4***0 | Гайка с прорезями | |
| 34 | 5***0 | Уплотнительная шайба | |
| 35 | 4***5 | Крышка | |
| 36 | 2***2 | Шайба | |
| 37 | [***] | Винт I М6х12-8g БДС832-76/5,6 | |
| 38 | 5***3 | Регулирующая шайба | |
| 39 | 5***9 | Втулка | |
| 40 | [***] | Уплотнение А55х72х10-1 БДС9954-78 | |
| 41 | [***] | Подшипник 7507 ГОСТ333-79 | |
| 42 | 4***0 | Ступица в сборе | |
| 43 | 7***3 | Болт М14х1,5 | |
| 44 | 4***1 | Ступица | |
| 45 | [***] | Сферическая пружинная шайба C14.5 DIN74361 | |
| 46 | 7***2 | Гайка М14х1.5 | |
| 47 | 4***0 | Гайка | |
| 48 | [***] | Шплинт 3.2х28 БДС55-77 | |
| 49 | 4***6 | Ось | |
| 50 | 4***6 | Шайба | |
| 51 | 4***0 | Штанга в сборе | |
| 52 | 8***0 | Шаровое соединение 22 | |
| 53 | [***] | Гайка М18х1.5-6H LH БДС1269-73/5 | |
| 54 | 4***1 | Штанга | |
| 55 | [***] | Гайка М18х1,5-6H БДС1269-73/5 | |
| 56 | 8***0 | Шаровое соединение 22 | |
| 57 | 4***8 | Пробка | |
| 58 | 4***9 | Уплотнительная втулка | |
| 59 | 4***3 | Сошка руля | |
| 60 | [***] | Шайба 2 14H БДС833-82 | |
| 61 | [***] | Болт I М14х35-6g БДС1232-72/5,6 | |
| 62 | 4***0 | Штанга в сборе | |
| 63 | 4***1 | Штанга | |
| 64 | [***] | Кольцо B50 БДС2 170-77 | |
| 65 | 4***1 | Поворотный кулак левый | |
| 66 | 4***0 | Балка в сборе |
