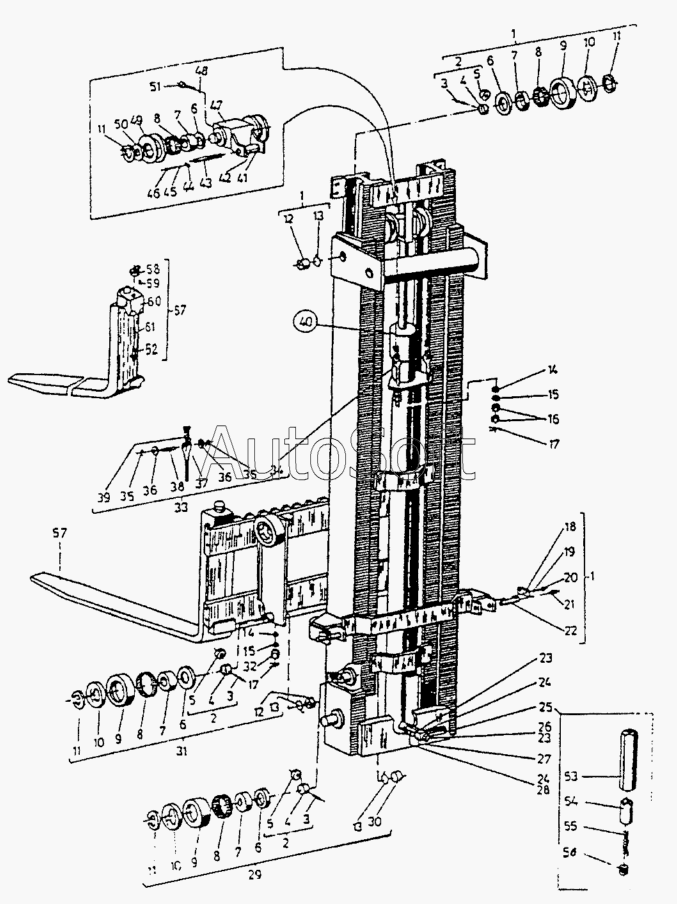

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1621 (2002). Подъемное устройство с клыком вил в сборе
1
1
1
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
9
9
10
10
10
11
11
11
11
12
12
13
13
13
14
14
15
15
16
17
17
18
19
20
21
22
23
23
24
24
25
25
26
27
28
28
29
29
30
31
31
32
33
34
35
35
36
36
37
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
54
55
55
56
56
57
57
57
57
58
59
60
60
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8540.2.00.00.00 | 8***0 | Подъемное устройство | |
| 8561.00.00.00 | 8***0 | Подъемное устройство | |
| 1 | 8***0 | Рама неподвижная | |
| 1 | 8***0 | Рама неподвижная | |
| 2 | 8***0 | Ролик малый в сборе | |
| 3 | 8***2 | Ось | |
| 4 | 8***1 | Корпус | |
| 5 | 8***3 | Ролик | |
| 6 | 8***3 | Шайба | |
| 7 | I***2 | Втулка | |
| 8 | I***0 | Подшипник игольчатый | |
| 9 | 8***2 | Ролик | |
| 9 | 8***2 | Ролик | |
| 10 | 8***7 | Крышка | |
| 11 | [***] | Кольцо В45 БДС21 70-77 | |
| 12 | 8***4 | Пробка | |
| 13 | 8***8 | Шайба стопорная | |
| 14 | [***] | Шайба сферическая 16 БДС2327-77 | |
| 15 | [***] | Шайба 16 БДС2327-77 | |
| 16 | [***] | Гайка М16-7Н БДС744-72/5 | |
| 17 | [***] | Шплинт 4х36 БДС55-77 | |
| 18 | [***] | Планка фиксирующая 30 БДС2348-74 | |
| 19 | 2***2 | Пружинная шайба | |
| 20 | [***] | Болт I М8х20-8g БДС1232-72/5,6 | |
| 21 | [***] | Пресс-масленка 1-В БДС1640-73 | |
| 22 | 8***1 | Ось | |
| 23 | [***] | Кольцо I А18х22 БДС3609-73 | |
| 24 | [***] | Кольцо I А22х27 БДС3609-73 | |
| 25 | 5***0 | Дроссель нерегулируемый ДН-12 (2х20) | |
| 25 | 5***0 | Дроссель нерегулируемый ДН-16 (2,8х72) | |
| 26 | 7***8 | Болт накидной гайки 2М18х1,5 | |
| 27 | 7***3 | Накидная гайка | |
| 28 | 8***1 | Штуцер специальный | |
| 28 | 8***1 | Планка | |
| 29 | 8***0 | Рама подвижная | |
| 29 | 8***0 | Рама подвижная | |
| 30 | 8***6 | Пробка | |
| 31 | 8***0 | Каретка вертикальная | |
| 31 | 8***0 | Каретка вертикальная | |
| 32 | [***] | Гайка 2М16-7Н БДС745-73/5 | |
| 33 | 8***0 | Цепь в сборе | |
| 34 | 7***1 | Болт длинный | |
| 35 | [***] | Шплинт 1,6х10 БДС55-77 | |
| 36 | А***8 | Шайба | |
| 37 | 7***1 | Болт короткий | |
| 38 | 7***6 | Ось | |
| 39 | [***] | Цепь пластинчатая А103х20 (4+4)А L=2060 БДС471 7-72 | |
| 39 | [***] | Цепь пластинчатая А105х20 (4+4)А БДС471 7-72 | |
| 40 | 2***1 | Плунжерный цилиндр ЦПС 5(50х1660)0 | |
| 40 | 2***1 | Плунжерный цилиндр ЦПС 6(63х1660)0 | |
| 41 | 8***5 | Шайба | |
| 42 | 8***4 | Ролик | |
| 43 | 8***3 | Ось | |
| 44 | 8***1 | Планка | |
| 45 | 2***2 | Шайба | |
| 46 | [***] | Винт I М5х10-8g БДС832-76/5,8 | |
| 47 | 8***0 | Несущая балка в сборе | |
| 48 | 2***2 | Шайба | |
| 49 | 8***6 | Ролик цепной | |
| 50 | 8***2 | Шайба | |
| 51 | [***] | Винт М10х30-8g БДС1366-73/8,8 | |
| 52 | 7***0 | Фиксатор | |
| 53 | 5***1 | Корпус | |
| 53 | 5***1 | Корпус | |
| 54 | 5***2 | Дросселирующий клапан | |
| 54 | 5***2 | Дросселирующий клапан | |
| 55 | 5***3 | Пружина | |
| 55 | 5***3 | Пружина | |
| 56 | 5***4 | Специальная гайка | |
| 56 | 5***4 | Специальная гайка | |
| 57 | 9***0 | Клык вил в сборе | |
| 57 | 9***0 | Клык вил в сборе | |
| 58 | 7***3 | Бобышка | |
| 59 | [***] | Штифт цилиндрический 3h8х16 БДС1980-77 | |
| 60 | 9***0 | Клык вил (L=950мм) | |
| 60 | 9***0 | Клык вил | |
| 60 | 9***0 | Клык вил | |
| 61 | 7***6 | Пружина |
