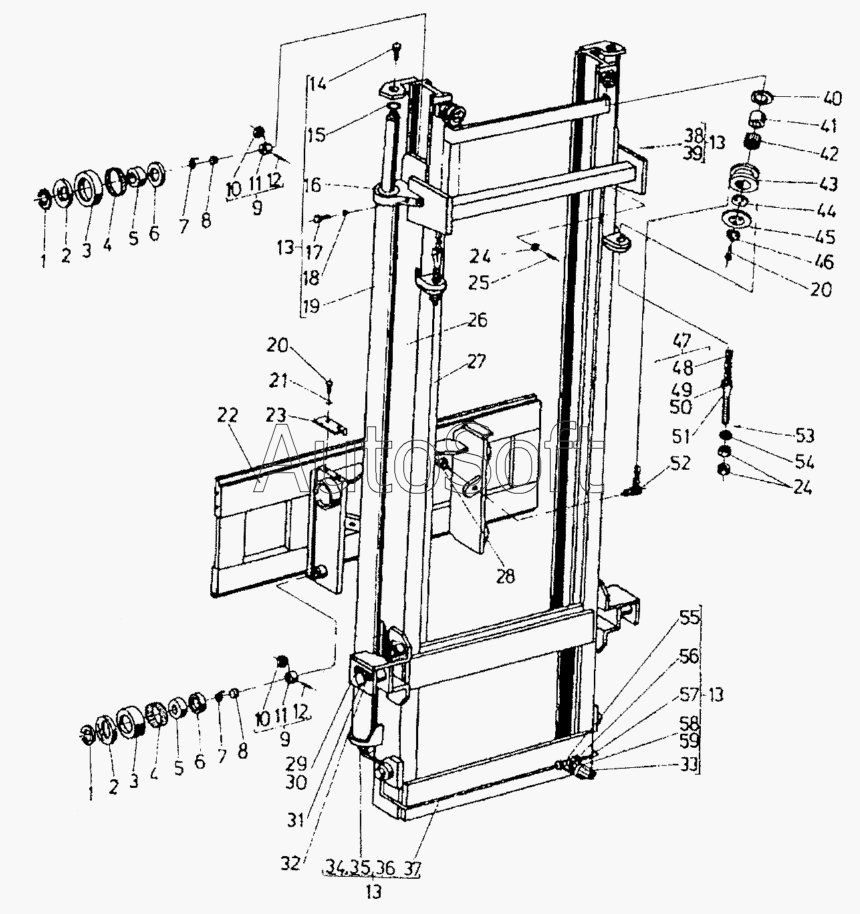

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1621 (2002). Подъемное устройство
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
15
16
17
18
19
20
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8609.00.00.00 | 8***0 | Подъемное устройство | |
| 1 | [***] | Кольцо В45 БДС2 170-77 | |
| 2 | 8***7 | Крышка | |
| 3 | 8***2 | Ролик | |
| 4 | I***0 | Подшипник игольчатый | |
| 5 | I***2 | Втулка | |
| 6 | 8***3 | Шайба | |
| 7 | 8***5 | Шайба стопорная | |
| 8 | 8***4 | Пробка | |
| 9 | 8***0 | Ролик малый в сборе | |
| 10 | 8***3 | Ролик | |
| 11 | 8***1 | Корпус | |
| 12 | 8***2 | Ось | |
| 13 | 8***0 | Гидравлическая система | |
| 14 | 8***2 | Специальный болт | |
| 15 | 8***7 | Шайба регулирующая | |
| 16 | 8***1 | Кронштейн левый | |
| 17 | [***] | Винт I М10х30-8g БДС2171-72/5, 6 | |
| 18 | 2***2 | Шайба | |
| 19 | К***7 | Плунжерный гидравлический цилиндр 25ЦПХ8/36х30/1 | |
| 20 | [***] | Болт М6х14-8g БДС1234-71/5,6 | |
| 21 | 2***2 | Шайба | |
| 22 | 8***0 | Каретка вертикальная | |
| 23 | 8***1 | Предохранитель | |
| 24 | [***] | Гайка М16-7Н БДС744-72/5 | |
| 25 | 8***4 | Винт | |
| 26 | 8***0 | Рама неподвижная | |
| 27 | 8***0 | Рама подвижная | |
| 28 | [***] | Гайка М22х1,5-7Н БДС1254-73/5 | |
| 29 | [***] | Шайба 2 8Н БДС833-82 | |
| 30 | [***] | Болт М8х16-8g БДС1232-72/5,6 | |
| 31 | 8***1 | Ось | |
| 32 | [***] | Планка фиксирующая 30 БДС2348-74 | |
| 33 | 7***n | Ограничитель ОДР 16/25 | |
| 34 | [***] | Кольцо II 12 ОН-01 55874-71 | |
| 35 | [***] | Кольцо I А18х27 БДС3609-73 | |
| 36 | 7***3 | Штуцер концевой | |
| 37 | 8***6 | Труба левая | |
| 38 | 8***2 | Кронштейн правый | |
| 42 | 5***5 | Подшипник игольчатый | |
| 43 | 8***3 | Ролик цепной | |
| 44 | 8***5 | Крышка | |
| 45 | 8***2 | Крышка | |
| 46 | 8***6 | Планка | |
| 47 | 8***0 | Цепь в сборе | |
| 48 | [***] | Цепь пластинчатая А-110х20/4+4/-Б БДС471 7-72 | |
| 49 | [***] | Шплинт 1,6х14 БДС55-77 | |
| 50 | 8***2 | Ось | |
| 51 | 8***3 | Болт длинный | |
| 52 | 8***1 | Специальный болт | |
| 53 | [***] | Шплинт 4х40 БДС55-77 | |
| 54 | [***] | Шайба сферическая 16 БДС2327-73 | |
| 55 | 8***4 | Тройник | |
| 56 | [***] | Накидная гайка II 12 ОН-04 55874-71 | |
| 57 | 8***5 | Труба правая | |
| 58 | 8***4 | Кронштейн | |
| 59 | [***] | Скоба Б30-30 БДС8648-71 |
