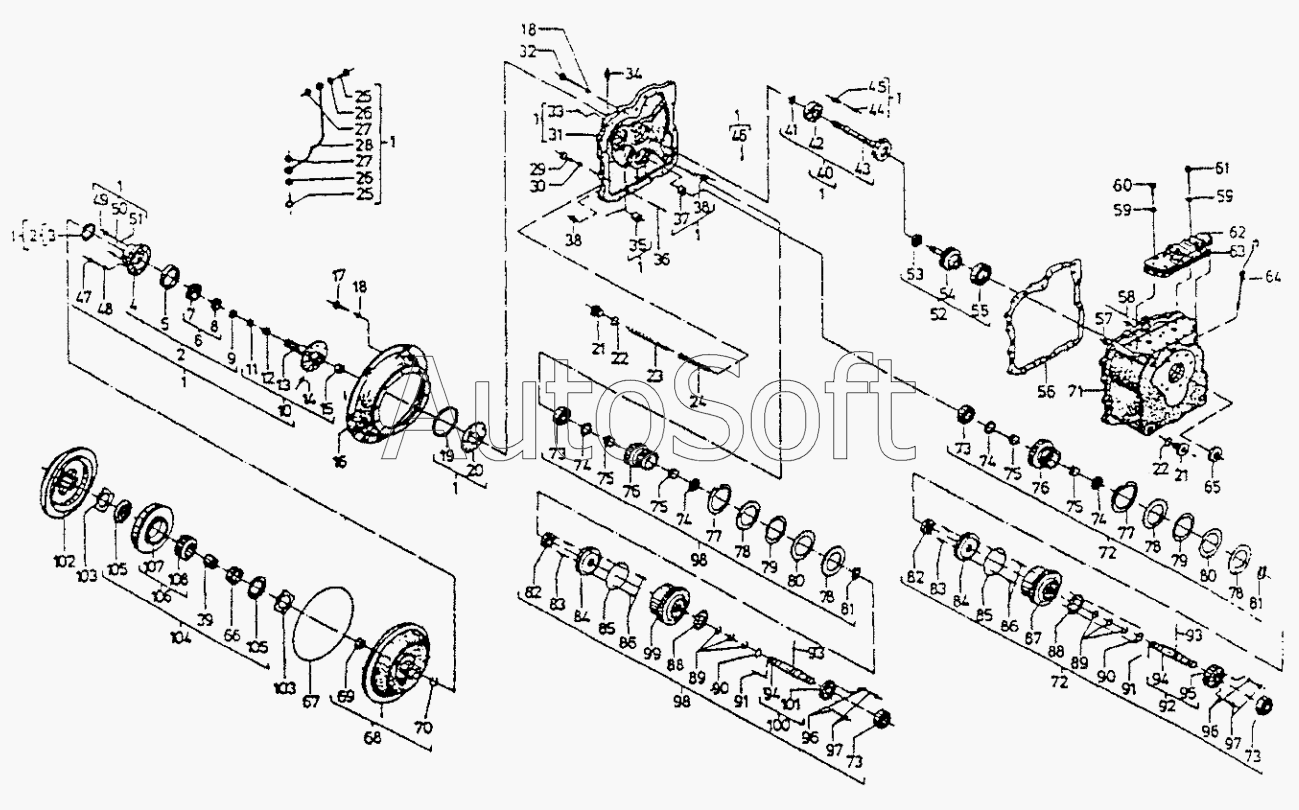

6865.00.00.00
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6865.00.00.00 | 6***0 | Гидродинамическая передача | |
| 1 | 6***0 | Плита промежуточная в сборе | |
| 2 | 4***0 | Шестеренный насос КтМ1752 | |
| 3 | [***] | Уплотнение В65х85х10-3 БДС9954-78 | |
| 4 | 4***2 | Корпус | |
| 5 | 4***1 | Зубчатый венец | |
| 6 | 4***0 | Шестерня в сборе | |
| 7 | 0***4 | Шестерня | |
| 8 | 0***4 | Втулка | |
| 9 | T***3 | Подшипник игольчатый радиальный | |
| 10 | 6***0 | Ось в сборе | |
| 11 | 6***3 | Втулка | |
| 12 | T***3 | Подшипник игольчатый радиальный | |
| 13 | 6***1 | Ось | |
| 14 | 6***4 | Винт | |
| 15 | 6***2 | Втулка | |
| 16 | 6***2 | Фланец | |
| 17 | [***] | Болт I М12х32-6g БДС1230-72/5,6 | |
| 18 | [***] | Пружинная шайба 12Н БДС833-71 | |
| 19 | 6***6 | Уплотнение | |
| 20 | 6***7 | Уплотнение | |
| 21 | 6***6 | Пробка | |
| 22 | [***] | О-кольцо Б30х3-70 БДС7974-79 | |
| 23 | 6***3 | Спираль паспортная | |
| 24 | 6***0 | Корпус в сборе | |
| 25 | 9***6 | Пустотелый болт | |
| 26 | [***] | Кольцо I А14х18 БДС3609-73 | |
| 27 | [***] | Кольцо I А12х16 БДС3609-73 | |
| 28 | 6***0 | Трубопровод в сборе | |
| 29 | [***] | Болт I М10х35-6g БДС1230-72/5,6 | |
| 30 | 2***2 | Шайба | |
| 31 | 6***1 | Промежуточная плита | |
| 32 | [***] | Болт М12х85-6g БДС1230-72/5,6 | |
| 33 | [***] | Пробка II кон. 1/4" БДС2527-71 | |
| 34 | 6***0 | Отдушина в сборе | |
| 35 | 6***3 | Втулка | |
| 36 | 6***7 | Цилиндрический штифт | |
| 37 | 6***2 | Втулка | |
| 38 | [***] | Пробка II кон. 1/2" БДС2527-71 | |
| 39 | 6***2 | Втулка | |
| 40 | 6***0 | Входящий вал в сборе | |
| 41 | [***] | Кольцо В30 БДС21 70-77 | |
| 42 | T***1 | Подшипник шариковый 6406 30х90х23 | |
| 43 | 6***1 | Входящий вал | |
| 44 | [***] | Винт I АМ5х10/5,6 БДС1359-83 | |
| 45 | 6***5 | Планка | |
| 46 | [***] | Шарик 4 ММ II БДС4885-75 | |
| 47 | [***] | Болт I М8х50-6g БДС1230-72/5,6 | |
| 48 | [***] | Кольцо I А8х12 БДС3609-73 | |
| 49 | [***] | Болт I М6х50-6g БДС1230-72/5,6 | |
| 50 | 6***4 | Штифт | |
| 51 | [***] | Кольцо I А6х10 БДС3609-73 | |
| 52 | 6***0 | Выходящий вал в сборе | |
| 53 | T***1 | Подшипник шариковый 6304 20х52х15 | |
| 54 | 6***1 | Вал с шестерней | |
| 55 | T***1 | Подшипник шариковый 6304 20х52х15 | |
| 56 | 6***2 | Уплотнение | |
| 57 | [***] | О-кольцо Б9х3-4-70 БДС7947-79 | |
| 58 | [***] | О-кольцо Б11х3-4-70 БДС7947-79 | |
| 59 | [***] | Кольцо I А10х14 БДС3609-73 | |
| 60 | [***] | Винт I М10х35-6g БДС2171-72/5,6 | |
| 61 | [***] | Винт I М10х50-6g БДС2171-72/5,6 | |
| 62 | 5***0 | Распределитель (КтМ 1762) | |
| 63 | 6***4 | Уплотнение | |
| 64 | 6***0 | Указатель уровня масла в сборе | |
| 65 | [***] | Уплотнение А65х90х10-3 | |
| 66 | [***] | Механизм свободного хода | |
| 67 | [***] | О-кольцо | |
| 68 | 6***0 | Колесо насоса в сборе | |
| 69 | 6***2 | Втулка | |
| 70 | 6***4 | Кольцо | |
| 71 | 6***1 | Корпус | |
| 72 | 6***0 | Вал промежуточный в сборе | |
| 73 | T***1 | Подшипник шариковый 6304 20х52х15 | |
| 74 | 6***9 | Втулка | |
| 75 | T***3 | Подшипник игольчатый радиальный | |
| 76 | 6***3 | Шестерня | |
| 77 | [***] | Кольцо А135 БДС21 70-77 | |
| 78 | 6***7 | Диск | |
| 79 | К***0 | Диск | |
| 80 | 6***6 | Диск | |
| 81 | [***] | Кольцо В40 БДС21 70-77 | |
| 82 | 6***2 | Шайба | |
| 83 | 6***7 | Пружина | |
| 84 | 6***0 | Поршень в сборе | |
| 85 | [***] | О-кольцо А125х3-4-70 БДС7974-79 | |
| 86 | 6***4 | Штифт | |
| 87 | 6***2 | Стакан | |
| 88 | 6***3 | Уплотнение | |
| 89 | 6***0 | Кольцо | |
| 90 | [***] | О-кольцо А34х3-4-70 БДС7947-79 | |
| 91 | 6***1 | Пробка | |
| 92 | 6***0 | Вал с шестерней в сборе | |
| 93 | [***] | Штифт цилиндрический 2-4Н 11х8 БДС1980-77 | |
| 94 | 6***1 | Вал | |
| 95 | 6***1 | Шестерня | |
| 96 | [***] | Шайба I 8Н БДС833-82 | |
| 97 | [***] | Винт I М8х30 БДС2171-72/8,8 | |
| 98 | 6***0 | Вал промежуточный в сборе | |
| 99 | 6***2 | Стакан | |
| 100 | 6***0 | Вал с фланцем в сборе | |
| 101 | 6***1 | Фланец | |
| 102 | 6***0 | Турбинное колесо в сборе | |
| 103 | 6***9 | Шайба опорная | |
| 104 | 6***0 | Направляющий механизм в сборе | |
| 105 | 6***1 | Кольцо | |
| 106 | 6***0 | Направляющий механизм с втулкой | |
| 107 | 6***1 | Направляющий механизм | |
| 108 | 6***2 | Втулка подшипника |
