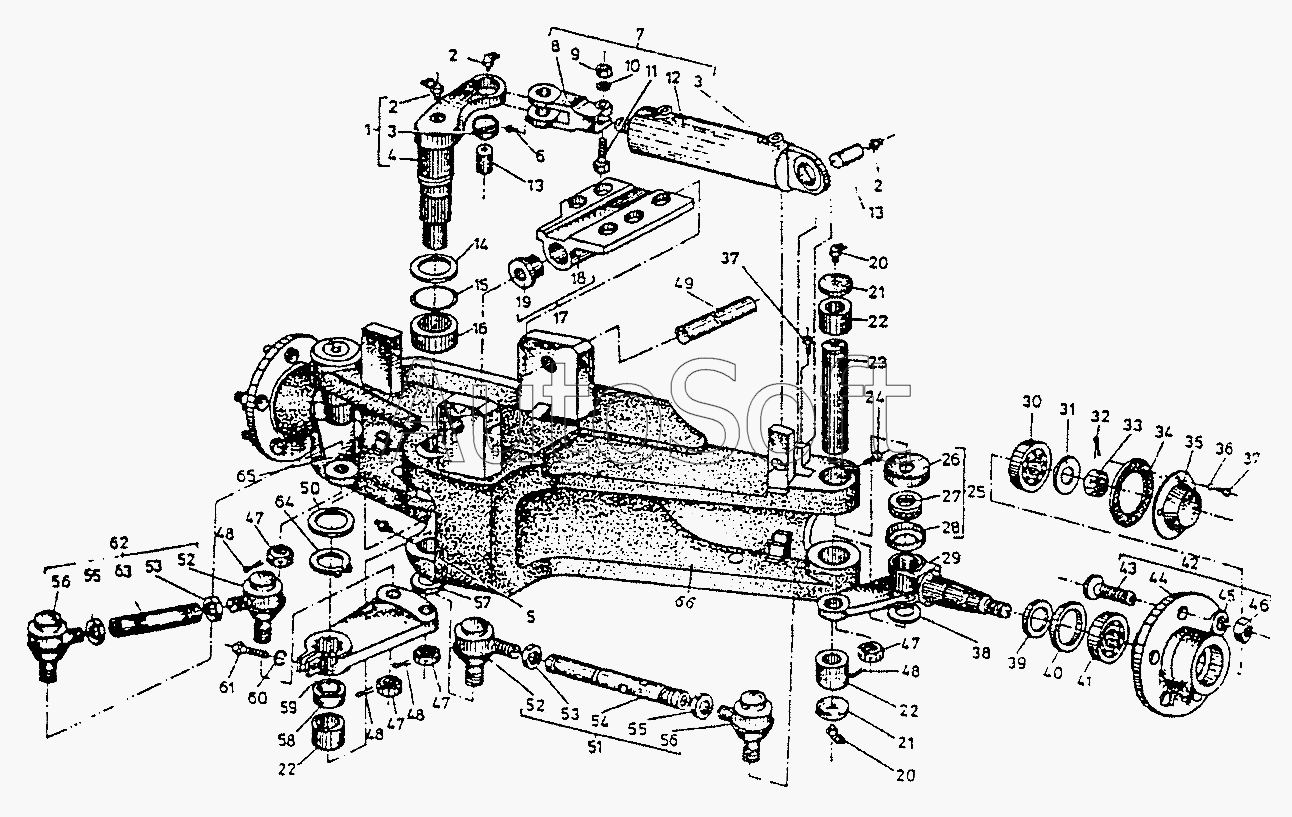

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1661 (2002). Управляемый мост
42
50
49
48
48
48
48
47
47
47
47
46
45
44
43
51
41
40
39
38
37
37
36
35
59
4927.00.00.00
66
65
64
63
62
61
60
34
58
57
56
56
55
55
54
53
53
52
52
9
17
16
15
14
13
13
12
11
10
18
8
7
6
5
4
3
3
2
2
2
1
19
20
20
21
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4927.00.00.00 | 4***0 | Управляемый мост | |
| 1 | 4***0 | Вал сошки руля в сборе | |
| 2 | [***] | Пресс-масленка 1.2.45 БДС1640-81 | |
| 3 | Ш***5 | Подшипник ГОСТ3635-78 | |
| 4 | 4***1 | Вал сошки руля | |
| 5 | [***] | Пресс-масленка 2.1.2 БДС1640-81 | |
| 6 | [***] | Винт М8х25-8g БДС1368-73/5,6 | |
| 7 | 4***0 | Цилиндр в сборе | |
| 8 | 4***1 | Проушина | |
| 9 | [***] | Гайка М12-7Н БДС744-72/5 | |
| 10 | 2***2 | Шайба | |
| 11 | [***] | Болт I М12х40-8g БДС1232-72/5,6 | |
| 12 | 1***4 | Поршневой специальный цилиндр ЦБС 63х110 КтМ1095-02 | |
| 13 | 4***0 | Ось | |
| 14 | 4***3 | Шайба | |
| 15 | [***] | О-кольцо А50х5 БДС7947-70 | |
| 16 | 9***0 | Подшипник игольчатый ГОСТ4060-78 | |
| 17 | 4***0 | Фланец в сборе | |
| 18 | 4***1 | Фланец | |
| 19 | 4***2 | Втулка | |
| 20 | [***] | Пресс-масленка 2.1.45 БДС1640-81 | |
| 21 | 4***7 | Пробка | |
| 22 | 9***5 | Подшипник ГОСТ4060-78 | |
| 23 | 4***5 | Болт | |
| 24 | [***] | Винт М12х25-8g БДС1368-73/5.6 | |
| 25 | 4***0 | Упорный подшипник в сборе | |
| 26 | 4***1 | Крышка | |
| 27 | 8***5 | Подшипник ГОСТ6874-54 | |
| 28 | 4***2 | Крышка | |
| 29 | 4***2 | Кулак поворотный, правый | |
| 30 | 7***6 | Подшипник ГОСТ333-79 | |
| 31 | 4***9 | Шайба с зубцом | |
| 32 | [***] | Шплинт 5х36 БДС55-77 | |
| 33 | 4***0 | Гайка с прорезями | |
| 34 | 5***0 | Уплотнительная шайба | |
| 35 | 4***5 | Крышка | |
| 36 | 2***2 | Шайба | |
| 37 | [***] | Винт I М6х12-8g БДС832-76/5,6 | |
| 38 | 5***3 | Регулирующая шайба | |
| 39 | 5***9 | Втулка | |
| 40 | [***] | Уплотнение А55х72х10-1 БДС9954-78 | |
| 41 | [***] | Подшипник 7507 ГОСТ333-79 | |
| 42 | 4***0 | Ступица в сборе | |
| 43 | 7***3 | Болт М14х1,5 | |
| 44 | 4***1 | Ступица | |
| 45 | [***] | Сферическая пружинная шайба C14.5 DIN74361 | |
| 46 | 7***2 | Гайка М14х1.5 | |
| 47 | 4***0 | Гайка | |
| 48 | [***] | Шплинт 3.2х28 БДС55-77 | |
| 49 | 4***6 | Ось | |
| 50 | 4***6 | Шайба | |
| 51 | 4***0 | Штанга в сборе | |
| 52 | 8***0 | Шаровое соединение 22 | |
| 53 | [***] | Гайка М18х1.5-6H LH БДС1269-73/5 | |
| 54 | 4***1 | Штанга | |
| 55 | [***] | Гайка М18х1,5-6H БДС1269-73/5 | |
| 56 | 8***0 | Шаровое соединение 22 | |
| 57 | 4***8 | Пробка | |
| 58 | 4***9 | Уплотнительная втулка | |
| 59 | 4***3 | Сошка руля | |
| 60 | [***] | Шайба 2 14H БДС833-82 | |
| 61 | [***] | Болт I М14х35-6g БДС1232-72/5,6 | |
| 62 | 4***0 | Штанга в сборе | |
| 63 | 4***1 | Штанга | |
| 64 | [***] | Кольцо B50 БДС2 170-77 | |
| 65 | 4***1 | Поворотный кулак левый | |
| 66 | 4***0 | Балка в сборе |
