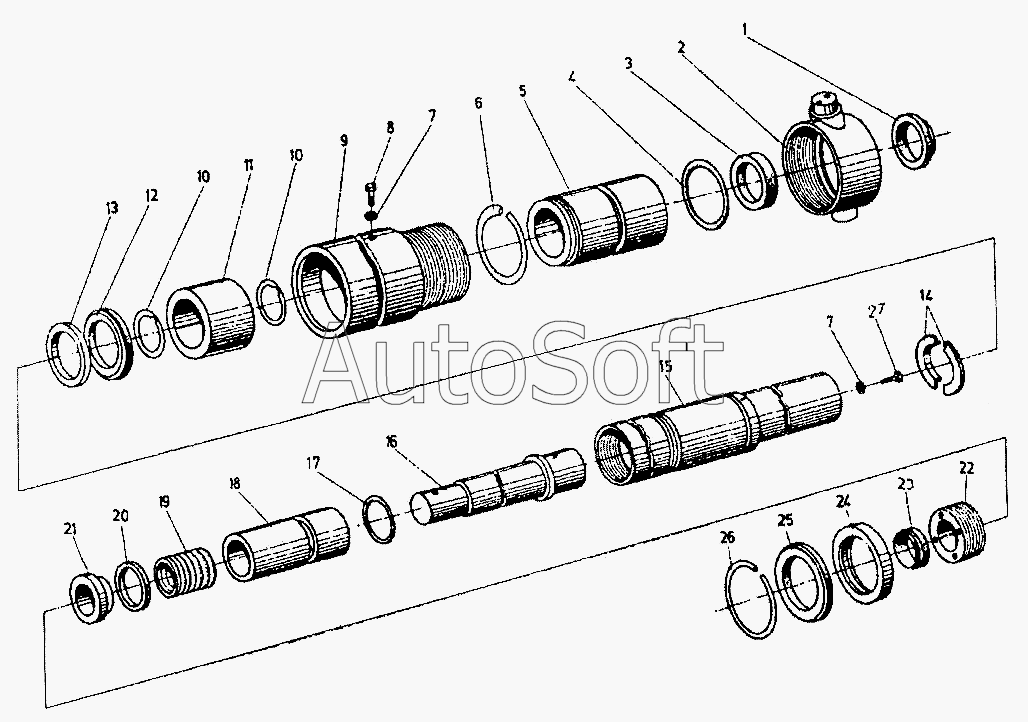

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1661 (2002). Цилиндр телескопический
15
4149.00.00
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4149.00.00 | 4***0 | Цилиндр телескопический Т1-200/28-1 | |
| 1 | [***] | Кольцо очистительное 70 ЗН6810 | |
| 2 | 4***8 | Гайка | |
| 3 | [***] | Уплотнение К28 70х90 БДС12420-74 | |
| 4 | [***] | О-кольцо 90х5 ОН-02 52658-71 | |
| 5 | 4***2 | Втулка направляющая | |
| 6 | 4***6 | Кольцо предохранительное А102 | |
| 7 | [***] | Кольцо II А8х14/М1 БДС3609-73 | |
| 8 | [***] | Болт I М8х8 БДС1230-72/6,6 | |
| 9 | 4***1 | Цилиндр | |
| 10 | 4***7 | Кольцо предохранительное В90 | |
| 11 | 4***8 | Втулка I | |
| 12 | У***0 | Уплотнение К2А 90х102х9 | |
| 13 | 4***0 | Кольцо опорное | |
| 14 | 4***9 | Кольцо | |
| 15 | 4***0 | Плунжер II | |
| 16 | 4***0 | Плунжер I | |
| 17 | [***] | О-кольцо 64х3 ОН-02 52658-71 | |
| 18 | 4***5 | Втулка специальная | |
| 19 | [***] | Пакет шевронный ПТ3 50х633 БДС12871-75 | |
| 20 | 4***2 | Регулирующая пластина | |
| 21 | 4***3 | Втулка | |
| 22 | 4***4 | Гайка | |
| 23 | З***0 | Кольцо очистительное 60 | |
| 24 | 4***5 | Втулка | |
| 25 | [***] | Кольцо очистительное 90 ЗН6810 | |
| 26 | 4***6 | Кольцо предохранительное А110 | |
| 27 | [***] | Винт I М8х12 БДС217-72/5,2 |
