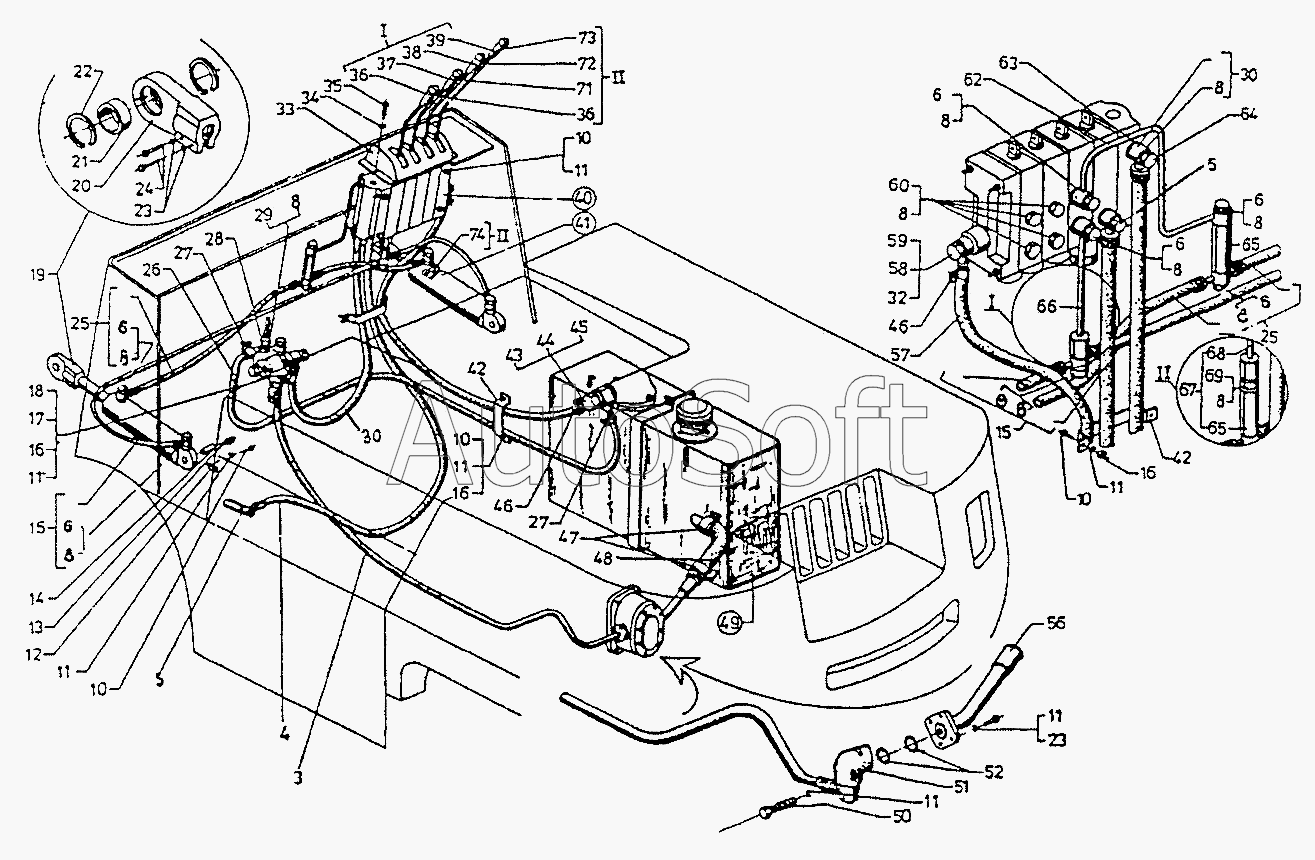

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1661 (2002). Гидравлическая система
45
56
52
51
50
49
48
47
46
46
57
44
43
42
42
41
40
40
39
66
1661.33.10.21.00.00-01
74
73
72
71
69
68
67
38
65
65
64
63
62
60
59
58
11
11
11
11
11
11
11
19
18
17
16
16
16
15
15
14
13
12
20
10
10
10
10
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
6
6
6
6
6
6
6
5
5
3
28
37
36
36
35
34
33
32
30
30
29
27
27
26
25
25
24
23
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1661.33.10.21.00.00-01 | 1***1 | Гидравлическая система | |
| 1 | [***] | Кольцо II 18 ОН-04 55874-71 | |
| 2 | [***] | Накидная гайка II Е18 ОН-04 55874-71 | |
| 3 | [***] | Соединение гибкое 1 6-Гх27-Щех27 (L=1000) ОН-04 51484-83 | |
| 5 | [***] | Соединение гибкое 12-Гх18-Гх1 8-870 ОН-04 51 484-83 | |
| 6 | 7***2 | Болт накидной гайки | |
| 8 | [***] | Кольцо I А18х22 БДС3609-73 | |
| 8 | [***] | Кольцо I А18х22 БДС3609-73 | |
| 10 | [***] | Болт I М8х16-8g БДС1232-72/4,6 | |
| 11 | [***] | Шайба 2 8Н БД833-82 | |
| 12 | [***] | Планка фиксирующая 25 БДС2348-74 | |
| 13 | 1***1 | Пресс-масленка | |
| 14 | 1***9 | Ось | |
| 15 | 1***0 | Соединение гибкое 6-Гх18-Г2х18-Гх18 | |
| 16 | [***] | Гайка М8-7Н БДС744-72/5 | |
| 17 | [***] | Болт М8х30-8g БДС1232-72/4,6 | |
| 18 | 3***0 | Регулятор дебита РНД 12/12/25/1 ОН-04 50740-73 | |
| 19 | 1***0 | Проушина верхняя СЦ 63/85/КтМ 935/ | |
| 20 | 1***1 | Проушина верхняя | |
| 21 | Ш***0 | Подшипник ОН 9680-83 | |
| 22 | [***] | Кольцо А47 БДС5300-78 | |
| 23 | 2***2 | Шайба | |
| 24 | [***] | Болт I М10х25-6g БДС2551-71/5,6 | |
| 25 | 1***1 | Гибкое соединение 6Гх18-Г2х18-Гх18 | |
| 26 | [***] | Шланг Б-0,63-12,5 (L=1200) БДС6735-79 | |
| 27 | [***] | Скоба А20-24 БДС8648-71 | |
| 28 | 1***0 | Блок в сборе | |
| 29 | 1***0 | Болт накидной гайки специальный в сборе | |
| 30 | [***] | Гибкое соединение 12Гх27-Гх18-640 ОН-04 51484-83 | |
| 32 | [***] | Кольцо I А27х33 БДС3609-73 | |
| 33 | 1***6 | Крышка | |
| 34 | 2***2 | Шайба | |
| 35 | [***] | Болт I М5х12-8g БДС1230-72/4,6 | |
| 36 | 1***0 | Рычаг в сборе | |
| 37 | 1***1 | Рычаг в сборе | |
| 38 | 1***2 | Рычаг в сборе | |
| 39 | 1***3 | Рычаг в сборе | |
| 40 | 7***0 | Командное устройство с распределителем 346 (7ТЮЮЮ3) | |
| 40 | 7***0 | Командное устройство с распределителем 46 (16ФЕЕЕ12)25 | |
| 41 | 1***0 | Цилиндр поршневой гидравлический ЦБХ211А/63х110/50 (КтМ867) | |
| 42 | 1***5 | Скоба | |
| 43 | [***] | Кольцо I А33х39 БДС3609-73 | |
| 44 | 1***8 | Болт накидной гайки | |
| 45 | 1***0 | Накидная гайка | |
| 46 | [***] | Скоба Б31-60 БДС8648-71 | |
| 47 | [***] | Скоба Б31-60 БДС8648-71 | |
| 48 | 1***3 | Угольник | |
| 49 | 6***2 | Резервуар масляный | |
| 50 | [***] | Болт I М8х20-8g БДС1232-72/8,8 | |
| 51 | 1***0 | Фланец в сборе | |
| 52 | 2***3 | О-кольцо 22,2х2,6 (КтМ 371) | |
| 56 | 1***1 | Фланец в сборе | |
| 57 | [***] | Шланг Б-0,63-20 (L=1000) БДС6735-79 | |
| 58 | 1***0 | Накидная гайка | |
| 59 | 7***1 | Болт накидной гайки | |
| 60 | [***] | Пробка II 18 ОН-04 55874-71 | |
| 62 | 1***0 | Труба в сборе | |
| 63 | 1***1 | Кольцо | |
| 64 | 1***2 | Болт накидной гайки | |
| 65 | 5***0 | Дроссель регулируемый с обратным клапаном ДРОК-12 (КтМ 362) | |
| 66 | 1***0 | Труба в сборе | |
| 67 | 1***0 | Труба с дросселем | |
| 68 | 1***1 | Труба в сборе | |
| 69 | 7***2 | Штуцер | |
| 71 | 1***1 | Рычаг в сборе | |
| 72 | 1***2 | Рычаг в сборе | |
| 73 | 1***3 | Рычаг в сборе | |
| 74 | 1***1 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
