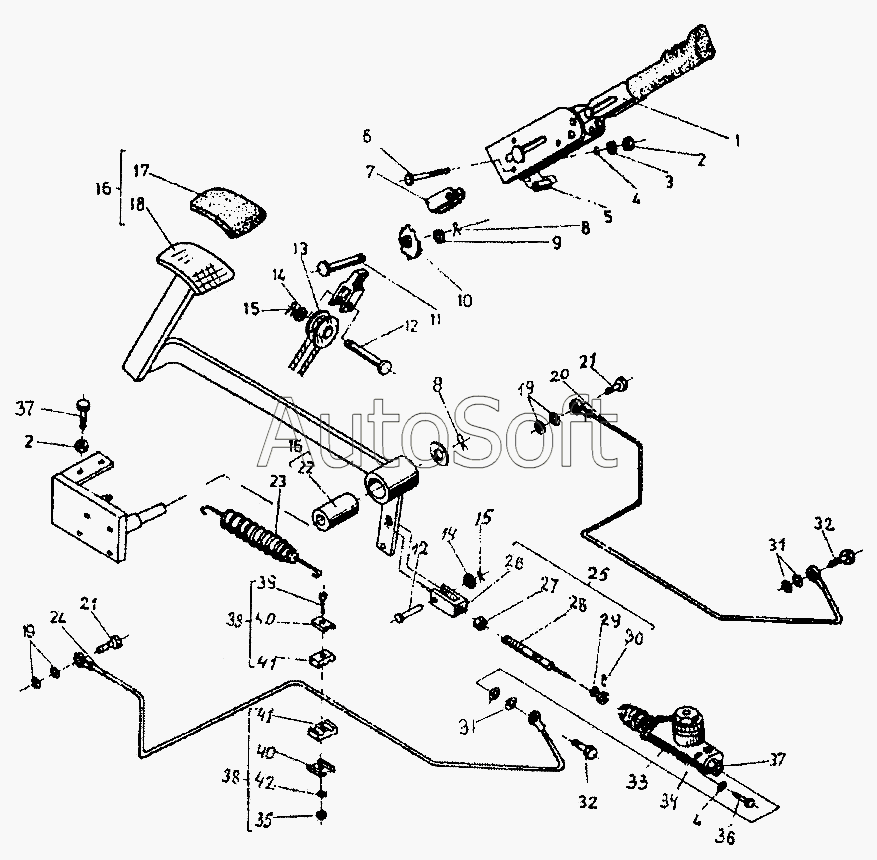

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1661 (2002). Тормозная система
33
23
24
25
26
27
28
29
30
31
31
32
32
22
34
35
36
37
37
38
38
39
40
40
41
41
42
1661.33.10.19.00.00-06
12
12
2
2
3
4
4
5
6
7
8
8
9
10
11
1
13
14
14
15
15
16
16
17
18
19
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1661.33.10.19.00.00-06 | 1***6 | Тормозная система | |
| 1 | 5***0 | Ручной тормоз в сборе | |
| 2 | [***] | Гайка М8-7Н БДС744-72/5 | |
| 3 | [***] | Шайба М8 БДС14494-78 | |
| 4 | [***] | Шайба 2 8Н БДС833-82 | |
| 5 | 1***0 | Втулка | |
| 6 | [***] | Болт М8х45-8g БДС1230-72/8,8 | |
| 7 | 1***0 | Цепь в сборе | |
| 8 | [***] | Шплинт 5х32 БДС55-77 | |
| 9 | [***] | Шайба М16 БДС14494-78 | |
| 10 | 6***1 | Звездочка | |
| 11 | 1***2 | Ось | |
| 12 | 1***3 | Ось | |
| 13 | 1***7 | Ролик | |
| 14 | [***] | Шайба М10 БДС14494-78 | |
| 15 | [***] | Шплинт 3,2х18 БДС55-77/5,8 | |
| 16 | 1***0 | Педаль в сборе | |
| 17 | 6***1 | Подножка резиновая | |
| 18 | 1***0 | Рычаг в сборе | |
| 19 | [***] | Кольцо I А12х16 БДС3609-73 | |
| 20 | 1***0 | Труба в сборе | |
| 21 | 1***5 | Болт накидной гайки | |
| 22 | 1***1 | Втулка | |
| 23 | 1***2 | Пружина возвратная | |
| 24 | 1***0 | Труба левая в сборе | |
| 25 | 1***1 | Поршневой шток в сборе | |
| 26 | 1***2 | Вилка | |
| 27 | [***] | Гайка М10-7Н БДС744-72/5 | |
| 28 | 1***1 | Наконечник | |
| 29 | 0***2 | Ограничитель | |
| 30 | [***] | Штифт цилиндрический 03х25 БДС1980-77 | |
| 31 | [***] | Кольцо I А10х16 БДС3609-73 | |
| 32 | 1***1 | Болт накидной гайки | |
| 33 | К***5 | Главный тормозной цилиндр (D=19,5, S=30) | |
| 34 | [***] | Пробка М10х1 ОН-04 55874-71 | |
| 35 | [***] | Гайка М5-7Н БДС744-72/5 | |
| 36 | [***] | Болт М8х25-8g БДС1230-72/5,6 | |
| 37 | [***] | Болт I М8х35-8 БДС1232-72/8,8 | |
| 38 | 1***0 | Скоба в сборе | |
| 39 | [***] | Винт М5х30-6 БДС1358-72/5,8 | |
| 40 | 1***2 | Скоба | |
| 41 | 1***1 | Скоба | |
| 42 | 2***2 | Шайба |
