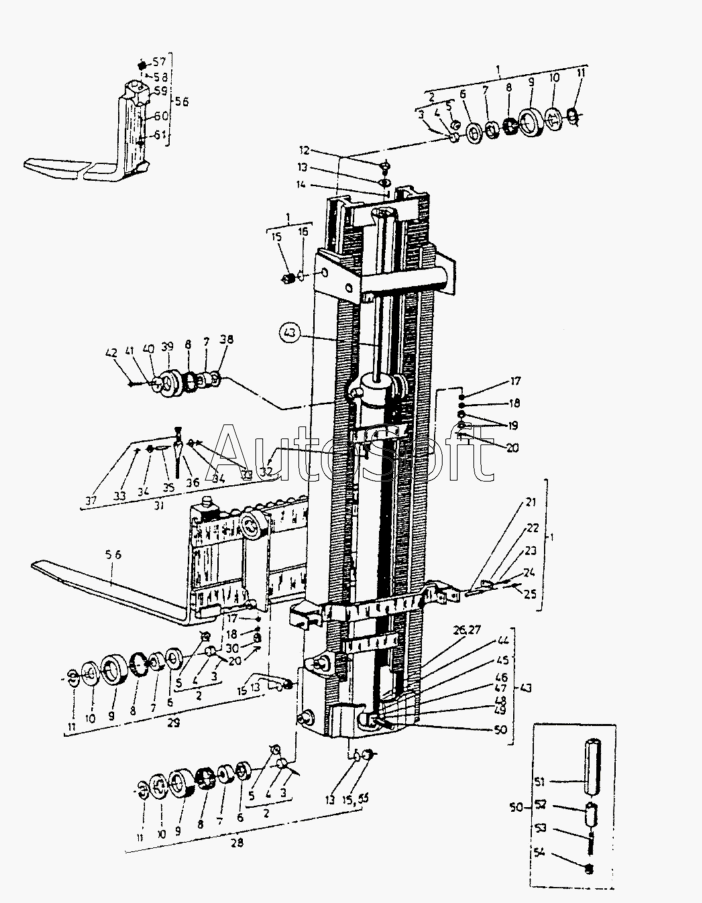

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1661 (2002). Подъемное устройство с клыком вил в сборе
43
43
50
50
49
49
48
47
46
46
45
44
44
50
50
43
43
42
42
41
41
40
40
39
39
38
56
56
8562.2.00.00.00
8542.0.00.00.00
61
60
59
59
59
58
58
57
37
56
56
55
54
54
53
53
52
52
51
51
10
10
10
18
18
17
17
16
15
15
15
14
13
13
13
13
13
13
12
12
11
11
11
19
9
9
9
9
9
9
8
8
8
8
7
7
7
7
6
6
6
5
5
5
4
4
4
3
3
3
2
2
2
1
1
1
28
36
35
34
34
33
33
32
31
30
29
29
28
1
1
1
27
26
26
25
24
23
22
21
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8542.0.00.00.00 | 8***0 | Подъемное устройство | |
| 8562.2.00.00.00 | 8***0 | Подъемное устройство | |
| 1 | 8***0 | Рама неподвижная | |
| 1 | 8***0 | Рама неподвижная | |
| 2 | 8***0 | Ролик малый в сборе | |
| 3 | 8***2 | Ось | |
| 4 | 8***1 | Корпус | |
| 5 | 8***3 | Ролик | |
| 6 | 8***3 | Шайба | |
| 7 | I***2 | Втулка | |
| 8 | I***0 | Подшипник игольчатый | |
| 9 | 8***2 | Ролик | |
| 9 | 8***2 | Ролик | |
| 10 | 8***7 | Крышка | |
| 11 | [***] | Кольцо В45 БДС2 170-77 | |
| 12 | 8***5 | Болт | |
| 12 | 8***1 | Болт | |
| 13 | 8***0 | Предохранительная шайба | |
| 13 | 8***2 | Предохранительная шайба | |
| 14 | [***] | Штифт цилиндрический 26h8х20 БДС1980-77 | |
| 15 | 8***4 | Пробка | |
| 16 | 8***8 | Шайба стопорная | |
| 17 | [***] | Шайба сферическая 16 БДС2327-72 | |
| 18 | [***] | Гайка 16 БДС2327-72 | |
| 19 | [***] | Гайка М16-7Н БДС744-72/5 | |
| 20 | [***] | Шплинт 3,2х28 БДС55-77 | |
| 21 | 8***1 | Ось | |
| 22 | [***] | Планка фиксирующая 30 БДС2848-71 | |
| 23 | [***] | Шайба 2 8Н БДС833-82 | |
| 24 | [***] | Болт I М8х20-8g БДС1232-72/5,6 | |
| 25 | [***] | Пресс-масленка I В БДС1640-73 | |
| 26 | [***] | Винт I М12х25-8g БДС1366-73/8,8 | |
| 26 | [***] | Винт I М12х30-8g БДС1366-73/8,8 | |
| 27 | [***] | Гайка М12-7Н БДС1 262-72/5 | |
| 28 | 8***0 | Рама подвижная | |
| 28 | 8***0 | Рама подвижная | |
| 29 | 8***0 | Каретка вертикальная | |
| 29 | 8***0 | Каретка вертикальная | |
| 30 | [***] | Гайка 2М16-7Н БДС745-73/5 | |
| 31 | 8***0 | Цепь пластинчатая | |
| 32 | 7***1 | Болт длинный | |
| 33 | [***] | Шплинт 1,6х14 БДС55-77 | |
| 34 | [***] | Нормальная шайба НМ6 БДС206-73 | |
| 35 | 7***1 | Болт короткий | |
| 36 | 7***6 | Ось | |
| 37 | [***] | Цепь пластинчатая А51х2 (4+4)А L=1020 БДС471 7-72 | |
| 38 | 8***3 | Шайба | |
| 39 | 8***3 | Ролик | |
| 39 | 8***6 | Ролик цепной | |
| 40 | 8***9 | Крышка | |
| 40 | 8***3 | Крышка | |
| 41 | 2***2 | Шайба | |
| 41 | [***] | Шайба 2 8Н БДС833-82 | |
| 42 | [***] | Болт I М8х16-8g БДС1232-72/5,6 | |
| 42 | [***] | Винт I М6х12-8g БДС832-76/5,6 | |
| 43 | 8***0 | Гидравлическая система | |
| 43 | 8***0 | Гидравлическая система | |
| 44 | 4***0 | Цилиндр телескопический Т1-100/28-2 | |
| 44 | 4***0 | Цилиндр телескопический Т1-200/28-1 | |
| 45 | [***] | О-кольцо А14х2-80 БДС7947-79 | |
| 46 | [***] | Болт I М6х20-6g БДС1230-72/8,8 | |
| 46 | [***] | Винт I М6х8-6g БДС2171-72/6,6 | |
| 47 | 2***2 | Шайба | |
| 48 | [***] | Кольцо I А18х24 БДС3609-78 | |
| 49 | 8***1 | Корпус промежуточный | |
| 49 | 8***1 | Корпус промежуточный | |
| 50 | 5***0 | Дроссель нерегулируемый ДН-12 (2х20) | |
| 50 | 5***0 | Дроссель нерегулируемый ДН-16 (2,8х72) | |
| 51 | 5***1 | Корпус | |
| 51 | 5***1 | Корпус | |
| 52 | 5***2 | Дросселирующий клапан | |
| 52 | 5***2 | Дросселирующий клапан | |
| 53 | 5***3 | Пружина | |
| 53 | 5***3 | Пружина | |
| 54 | 5***4 | Специальная гайка | |
| 54 | 5***4 | Специальная гайка | |
| 55 | 8***6 | Пробка | |
| 56 | 9***0 | Клык вил в сборе | |
| 56 | 9***0 | Клык вил в сборе | |
| 57 | 7***3 | Бобышка | |
| 58 | [***] | Штифт цилиндрический 3h8х16 БДС1980-77 | |
| 58 | [***] | Штифт цилиндрический 3Пр2aх18 БДС1980-77 | |
| 59 | 9***0 | Клык вил (L=950мм) | |
| 59 | 9***0 | Клык вил | |
| 59 | 9***0 | Клык вил | |
| 60 | 7***6 | Пружина | |
| 61 | 7***0 | Фиксатор |
