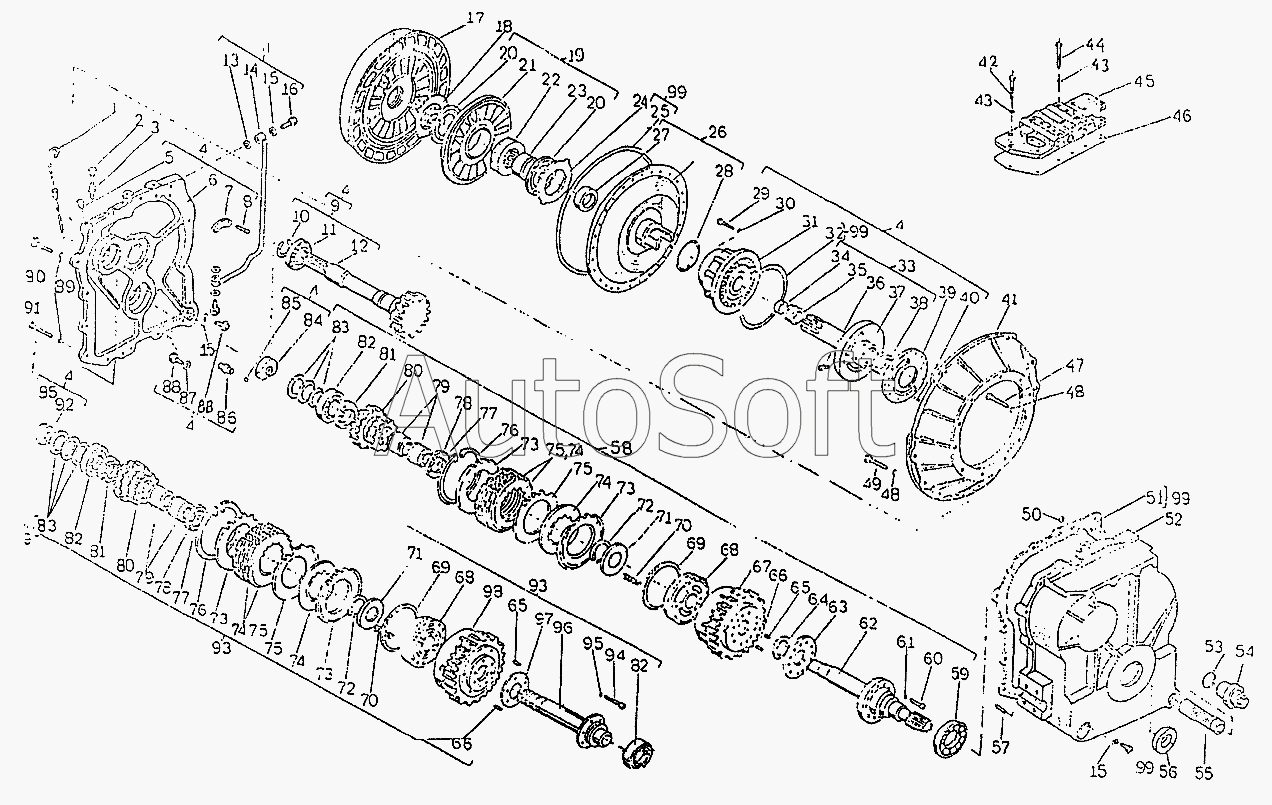

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784 (2002). Гидродинамическая передача
1
2
3
4
4
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
66
66
67
68
68
69
69
70
70
71
71
72
72
73
73
73
73
74
74
74
74
75
75
75
75
76
76
77
77
78
78
79
79
80
80
81
81
82
82
82
83
83
84
85
86
87
88
88
89
90
91
92
93
93
94
95
95
96
97
98
99
99
99
99
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6860.500.00.00 | 6***0 | Уплотнение в сборе | |
| 1 | 6***0 | Маслоуказатель в сборе | |
| 2 | 6***6 | Крышка | |
| 3 | 6***1 | Корпус | |
| 4 | 6***0 | Промежуточная плита в сборе | |
| 5 | 6***0 | Пробка | |
| 6 | 6***1 | Промежуточная плита | |
| 7 | 6***2 | Плита | |
| 8 | [***] | Винт 1А М6х10-5.8 БДС1359-88 | |
| 9 | 6***0 | Входящий вал в сборе | |
| 10 | В***7 | Кольцо | |
| 11 | [***] | Подшипник шариковый 6406 30х90х23 TGL2981 | |
| 12 | 6***1 | Входящий вал | |
| 13 | [***] | Кольцо 1А 12х16 М2 БДС3609-73 | |
| 14 | 6***0 | Труба в сборе | |
| 15 | [***] | Кольцо 1А 12х18 БДС3609-73 | |
| 16 | 6***3 | Болт | |
| 17 | 6***0 | Турбинное колесо в сборе | |
| 18 | 6***9 | Шайба опорная | |
| 19 | 6***0 | Направляющий механизм в сборе | |
| 20 | 6***1 | Кольцо | |
| 21 | 6***0 | Направляющий механизм с втулкой | |
| 22 | [***] | Механизм свободного хода КтМ1007 | |
| 23 | 6***2 | Втулка | |
| 24 | 6***7 | Шайба упорная | |
| 25 | 6***5 | Кольцо | |
| 26 | 6***0 | Колесо насоса в сборе | |
| 27 | 6***2 | Втулка | |
| 28 | 6***4 | Кольцо | |
| 29 | [***] | Болт 1 М8х50-8.8 БДС1230-85 | |
| 30 | 6***4 | Кольцо | |
| 31 | [***] | Шестеренный насос КтМ1752 | |
| 32 | 6***6 | Уплотнение | |
| 33 | 6***1 | Ось в сборе | |
| 34 | 6***3 | Втулка | |
| 35 | [***] | Подшипник игольчатый К-28х33х13 DIN5405 | |
| 36 | 6***4 | Винт | |
| 37 | 6***1 | Ось | |
| 38 | 6***1 | Втулка | |
| 39 | 6***7 | Уплотнение | |
| 40 | 6***4 | Штифт | |
| 41 | 6***2 | Фланец | |
| 42 | [***] | Винт 1 М10х35-8.8 БДС2171-83 | |
| 43 | [***] | Кольцо 1А 10х14 БДС3609-73 | |
| 44 | [***] | Винт М10х50-5.6 БДС2171-83 | |
| 45 | 5***0 | Гидравлический распределитель с гидродинамической трансмиссией РХТД-10А | |
| 46 | 6***4 | Уплотнение | |
| 47 | [***] | Болт 1 М12х80-8.8 БДС1230-85 | |
| 48 | [***] | Шайба 2-12Н БДС833-82 | |
| 49 | [***] | Болт 1 М12х35-8.8 БДС1230-85 | |
| 50 | [***] | Кольцо 2-9х3-3 БДС7947-85 | |
| 51 | 6***2 | Уплотнение | |
| 52 | 6***1 | Корпус | |
| 53 | [***] | Кольцо 2-60х3,55-2 БДС7947-85 | |
| 54 | 6***3 | Пробка | |
| 55 | [***] | Фильтрующий элемент КтМ2195 | |
| 56 | [***] | Уплотнение А42х72х10-3 БДС9954-83 | |
| 57 | 6***5 | Штифт цилиндрический | |
| 58 | 6***0 | Выходящий вал в сборе | |
| 59 | [***] | Подшипник шариковый 6212-60х110х22 TGL2981 | |
| 60 | [***] | Винт М10х25-8.8 БДС2171-83 | |
| 61 | [***] | Шайба 2-10Н БДС833-82 | |
| 62 | 6***2 | Плита | |
| 63 | 6***3 | Уплотнение | |
| 64 | [***] | Кольцо 2-34х3-3 БДС7947-85 | |
| 65 | 6***1 | Пробка | |
| 66 | 6***4 | Штифт | |
| 67 | 6***1 | Стакан | |
| 68 | 6***0 | Поршень в сборе | |
| 69 | [***] | Кольцо 2-125х3-32 БДС7947-85 | |
| 70 | 6***7 | Пружина | |
| 71 | 6***2 | Шайба | |
| 72 | [***] | Кольцо В40 БДС 2170-77 | |
| 73 | 6***7 | Диск | |
| 74 | [***] | Диск КтМ1942 | |
| 75 | 6***6 | Диск | |
| 76 | [***] | Кольцо А135 БДС2170-77 | |
| 77 | [***] | Штифт цилиндрический 2-4h11х8 БДС1980-77 | |
| 78 | 6***9 | Втулка | |
| 79 | [***] | Подшипник К40х45х17 TGL11553 | |
| 80 | 6***8 | Шестерня | |
| 81 | 6***3 | Втулка | |
| 82 | [***] | Подшипник шариковый 6307-35х80х21 TGL2981 | |
| 83 | 6***0 | Кольцо | |
| 84 | 6***3 | Втулка | |
| 85 | [***] | Шарик 5мм II БДС4885-75 | |
| 86 | 6***2 | Втулка | |
| 87 | [***] | Кольцо 2-20х3,55-2 БДС7947-85 | |
| 88 | 6***3 | Пробка М24х1,5 | |
| 89 | [***] | Шайба 2-10Н БДС833-82 | |
| 90 | [***] | Винт 1 М10х30-8.8 БДС2171-83 | |
| 91 | [***] | Винт 1 М10х35-8.8 БДС2171-83 | |
| 92 | 6***2 | Втулка | |
| 93 | 6***0 | Вал промежуточный в сборе | |
| 94 | [***] | Винт М8х25-8.8 БДС2171-83 | |
| 95 | [***] | Шайба 2-8Н БДС833-83 | |
| 96 | 6***0 | Вал с фланцем в сборе | |
| 97 | 6***3 | Уплотнение | |
| 98 | 6***2 | Стакан | |
| 99 | 6***0 | Уплотнение в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
