Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784 (2002). Главная передача 1788.h.20, 1792.h.20, 1794.h.24
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
22
23
23
24
24
25
25
26
27
28
28
29
29
30
31
31
32
33
34
35
36
36
37
38

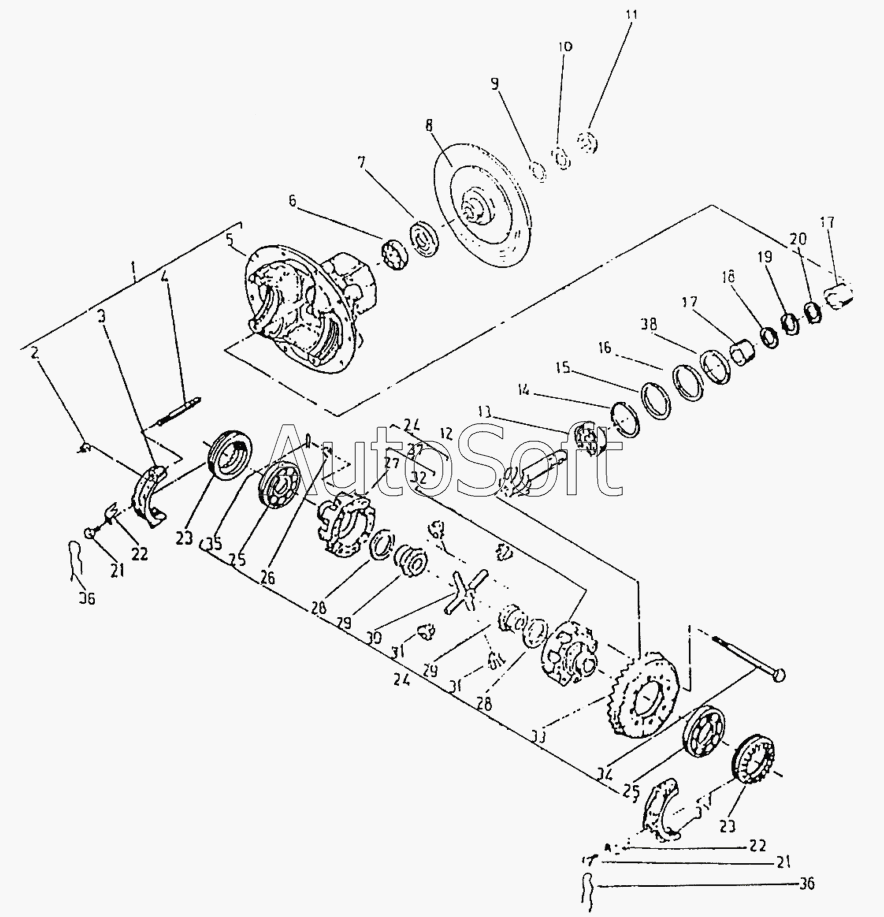

6199.02.00.00
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6199.02.00.00 | 6***0 | Главная передача | |
| 1 | 6***0 | Корпус с крышками | |
| 2 | [***] | Болт 1М12х60-8.8 БДС1230-85 | |
| 3 | 6***2 | Крышка | |
| 4 | 6***3 | Шпилька | |
| 5 | 6***4 | Корпус | |
| 6 | [***] | Подшипник 7507 ГОСТ333-79 | |
| 7 | [***] | Уплотнение А55х85х14-3 БДС9954-83 | |
| 8 | 6***3 | Фланец | |
| 9 | 6***5 | Шайба | |
| 10 | 6***3 | Шайба предохранительная | |
| 11 | 6***5 | Гайка | |
| 12 | 6***1 | Шестерня ведущая коническая | |
| 13 | [***] | Подшипник 7607 ГОСТ333-79 | |
| 14 | 6***7 | Шайба | |
| 15 | 6***8 | Шайба | |
| 16 | 6***9 | Шайба | |
| 17 | 6***4 | Втулка дистанционная | |
| 18 | 6***7 | Шайба | |
| 19 | 6***8 | Шайба | |
| 20 | 6***9 | Шайба | |
| 21 | [***] | Болт 1 М8х16-8.8 БДС1232-86 | |
| 22 | 6***6 | Пластина стопорная | |
| 23 | 6***1 | Гайка специальная | |
| 24 | 6***0 | Дифференциал | |
| 25 | [***] | Подшипник 7210 ГОСТ333-79 | |
| 26 | [***] | Гайка М10х1,5 БДС745-82 | |
| 27 | 6***2 | Полукассета | |
| 28 | 6***6 | Шайба упорная | |
| 29 | 6***4 | Шестерня планетарная | |
| 30 | 6***1 | Крестовина | |
| 31 | 6***3 | Шестерня сателлитная | |
| 32 | 6***1 | Полукассета | |
| 33 | 6***1 | Коническая коронная шестерня | |
| 34 | 6***5 | Болт | |
| 35 | [***] | Шплинт 2,5х22 БДС55-77 | |
| 36 | [***] | Проволока стальная 2 (L=315мм) БДС10065-77 | |
| 37 | 6***0 | Кассета в сборе | |
| 38 | 6***4 | Шайба |
