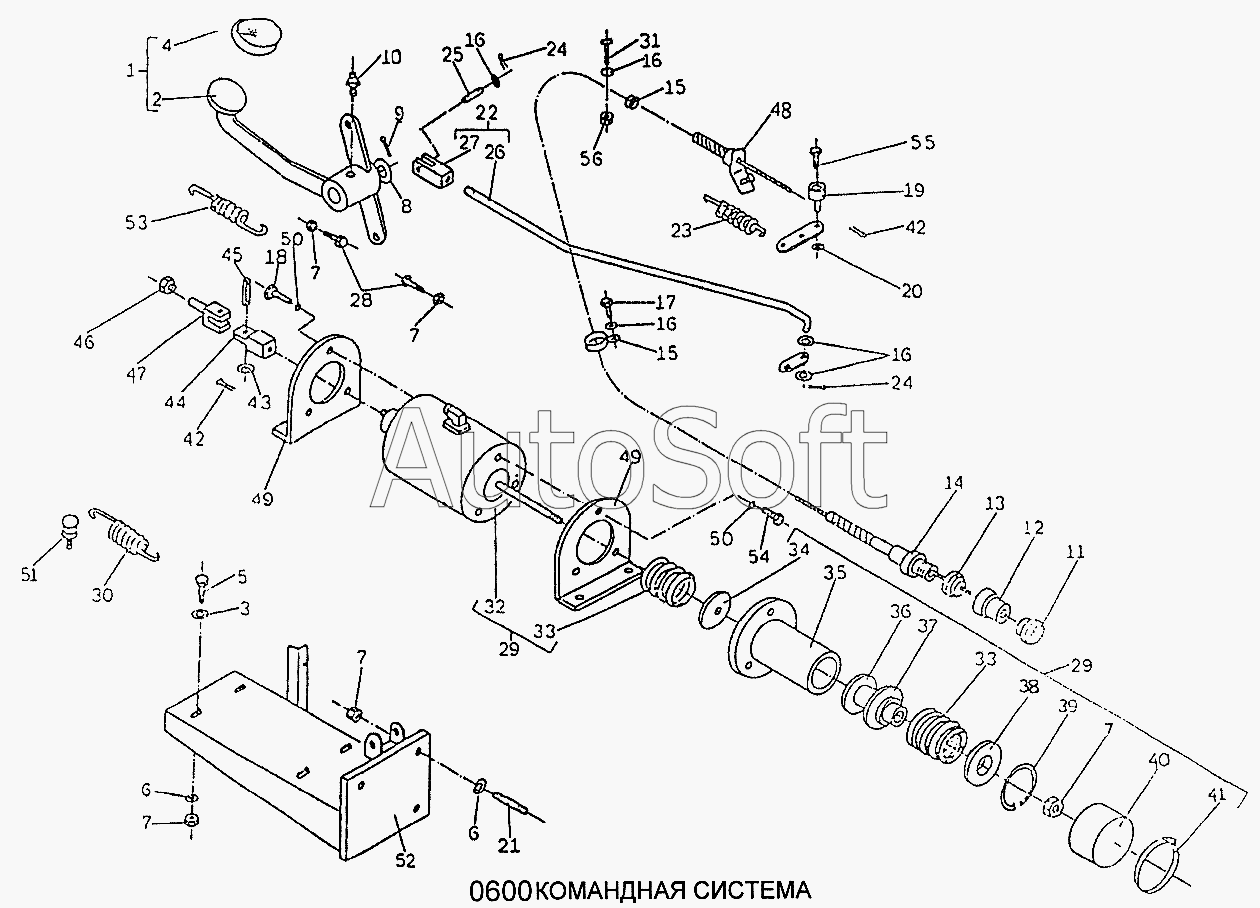

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784 (2002). Командная система
44
30
31
32
33
33
34
35
36
37
38
39
40
41
42
42
43
29
29
45
46
47
48
49
49
50
50
51
52
53
54
55
56
1784.33.20.02.00.00-03
15
15
2
3
4
5
6
6
7
7
7
7
7
8
9
10
11
12
13
14
1
16
16
16
16
17
18
19
20
21
22
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1784.33.20.02.00.00-03 | 1***3 | Командная система | |
| 1 | 1***1 | Педаль акселератора в сборе | |
| 2 | 1***1 | Педаль акселератора | |
| 3 | [***] | Шайба М10 БДС14494-78 | |
| 4 | 1***1 | Подножка резиновая | |
| 5 | [***] | Болт 1 М10х25-5.6 БДС1232-86 | |
| 6 | [***] | Шайба 2-10Н БДС833-82 | |
| 7 | [***] | Гайка М10-5 БДС744-91 | |
| 8 | [***] | Шайба М24 БДС14494-78 | |
| 9 | [***] | Шплинт 5х40 БДС55-77 | |
| 10 | [***] | Пресс-масленка 1.1 БДС1640-83 | |
| 11 | 1***0 | Рукоятка в сборе | |
| 12 | 1***2 | Гайка | |
| 13 | 1***1 | Шайба | |
| 14 | 1***0 | Наконечник в сборе | |
| 15 | 1***2 | Скоба | |
| 16 | [***] | Шайба М6 БДС14494-78 | |
| 17 | [***] | Винт 1 М6х12-5.6 БДС1358-85 | |
| 18 | [***] | Болт 1 М6х12-8.8 БДС1230-85 | |
| 19 | 2***2 | Специальный наконечник | |
| 20 | [***] | Шайба М5 БДС14494-78 | |
| 21 | [***] | Шпилька 1 М10х25-5.6 БДС1238-87 | |
| 22 | 1***1 | Штанга в сборе | |
| 23 | 1***1 | Пружина | |
| 24 | [***] | Шплинт 1,6х1,6 БДС55-77 | |
| 25 | [***] | Ось В6х20 БДС3048-78 | |
| 26 | 1***0 | Штанга | |
| 27 | 1***3 | Вилка | |
| 28 | [***] | Болт 1 М10х35-5.6 БДС1230-85 | |
| 29 | 7***0 | Переключающий магнит | |
| 30 | 1***8 | Пружина | |
| 31 | [***] | Винт М5х16-5.6 БДС1358-85 | |
| 32 | [***] | Электромагнит КтЕ841 | |
| 33 | 7***6 | Пружина | |
| 34 | 7***4 | Крышка | |
| 35 | 7***1 | Втулка | |
| 36 | 7***5 | Втулка | |
| 37 | 7***3 | Крышка | |
| 38 | 7***2 | Крышка | |
| 39 | [***] | Кольцо А50 БДС2170-77 | |
| 40 | 7***6 | Крышка | |
| 41 | [***] | Скоба А58,5-61 БДС8648-85 | |
| 42 | [***] | Шплинт 2х20 БДС55-77 | |
| 43 | [***] | Шайба М8 БДС14494-78 | |
| 44 | 1***2 | Вилка | |
| 45 | [***] | Ось В8х30/25 БДС5282-73 | |
| 46 | [***] | Гайка М8-5 БДС744-91 | |
| 47 | 1***1 | Вилка | |
| 48 | 1***0 | Упора в сборе | |
| 49 | 1***9 | Кронштейн | |
| 50 | [***] | Шайба 2-6Н БДС833-82 | |
| 51 | 1***7 | Болт | |
| 52 | 1***0 | Кронштейн в сборе | |
| 53 | 2***7 | Пружина | |
| 54 | [***] | Болт 1 М6х18-8.8 БДС1230-85 | |
| 55 | [***] | Винт М4х8-5.8 БДС1358-85 | |
| 56 | [***] | Гайка М6-5 БДС744-91 |
