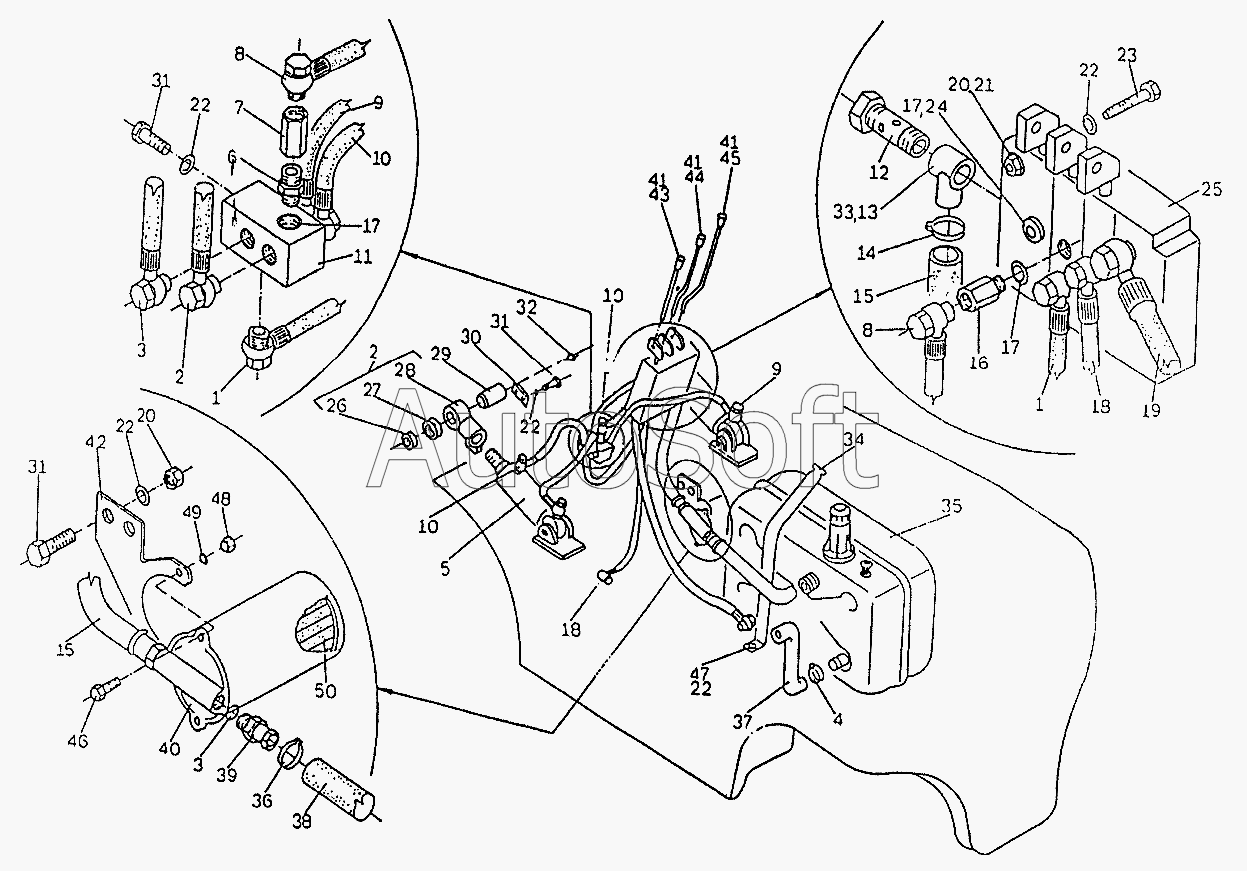

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784 (2002). Гидравлическая система
40
27
28
29
30
31
31
31
32
33
34
35
36
37
38
39
26
41
41
41
42
43
44
45
46
47
48
49
50
1784.33.19.00.00-04
1784.33.19.00.00-07
15
15
2
2
3
3
4
5
6
7
8
8
9
9
10
10
10
11
12
13
14
1
1
16
17
17
17
18
18
19
20
20
21
22
22
22
22
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1784.33.19.00.00-04 | 1***4 | Гидравлическая система | |
| 1784.33.19.00.00-07 | 1***7 | Гидравлическая система | |
| 1 | 1***0 | Соединение гибкое 10-Гх18-Гх18-500/19,90 | |
| 2 | 7***0 | Присоединительная проушина 35х2/36х2 | |
| 3 | [***] | Кольцо 29,7х3,5 КтМ370 | |
| 4 | [***] | Скоба Г50-65 БДС8648-89 | |
| 5 | [***] | Гидравлический поршневой цилиндр ЦБХ211А1 (90х145)70 инд. 5268.5 00.00.00-04 ОН04 66 147-75 | |
| 6 | 7***2 | Штуцер | |
| 7 | [***] | Дроссель регулируемый ДРОК 12 инд. 5791 ОН04 58956-73 | |
| 8 | [***] | Соединение гибкое 10-Гх18-Гх18-340/19,90 ОН04 51484-83 | |
| 9 | [***] | Соединение гибкое 10-Гх18-Гх18-670/190000 | |
| 10 | [***] | Соединение гибкое 10-Гх18-Гх18-520/19 ОН04 51484-83 | |
| 11 | 1***2 | Труба специальная | |
| 12 | 1***3 | Болт накидной гайки | |
| 13 | 1***2 | Накидная гайка | |
| 14 | [***] | Скоба Г38-50 БДС8648-89 | |
| 15 | [***] | Шланг Б-0,63-32,0 (L=500) БДС6735-79 | |
| 16 | 2***1 | Штуцер | |
| 17 | [***] | Кольцо 1А 18х22Cu99,7 БДС3609-73 | |
| 18 | 1***2 | Соединение гибкое 16Гх22-Гх22-1000/19 | |
| 18 | 1***0 | Соединение гибкое 16Гх22-Гх22-860/19 | |
| 19 | 1***0 | Соединение гибкое 16Гх22-Гх22-1600/19,90 | |
| 20 | [***] | Гайка АМ10-5 БДС744-91 | |
| 21 | [***] | Шайба М10 БДС14494-78 | |
| 22 | [***] | Шайба 2-10Н БДС833-82 | |
| 23 | [***] | Болт 1 М10х110-5.6 БДС1230-85 | |
| 24 | 2***2 | Пробка М18х1,5-6 | |
| 25 | 1***0 | Гидравлический распределитель РХ801ВнАнА-1Т-1-10-М26х1,5 | |
| 25 | 1***9 | Гидравлический распределитель РХ801ВнАнАА-1Т-1-10-М26х1,5 | |
| 26 | [***] | Кольцо А55 БДС2170-75 | |
| 27 | [***] | Сферический подшипник ZPS-35 TGL12398 | |
| 28 | 7***1 | Проушина | |
| 29 | 1***3 | Ось | |
| 30 | [***] | Планка фиксирующая 35 БДС2348-85 | |
| 31 | [***] | Болт 1 М10х25-5.6 БДС1230-85 | |
| 32 | [***] | Пресс-масленка 1.3 БДС1640-81 | |
| 33 | [***] | Кольцо I А27х33 БДС3609-73 | |
| 34 | 1***0 | Стяжная лента | |
| 35 | 6***0 | Масляный блок в сборе | |
| 36 | [***] | Скоба Г32-44 БДС8648-89 | |
| 37 | 1***5 | Угольник | |
| 38 | 1***0 | Шланг | |
| 39 | 1***1 | Штуцер | |
| 40 | [***] | Фильтр гидравлический Ф1-25/63Т инд. 5587 КтМ1057-01 | |
| 41 | 7***1 | Рукоятка | |
| 42 | 1***3 | Кронштейн | |
| 43 | 1***8 | Рычаг I | |
| 44 | 1***1 | Рычаг II | |
| 45 | 1***2 | Рычаг III | |
| 46 | [***] | Болт 1 М8х25-5.6 БДС1230-85 | |
| 47 | [***] | Болт 1 М10х60-5.6 БДС1230-85 | |
| 48 | [***] | Гайка М8-5 БДС744-91 | |
| 49 | [***] | Шайба 2-8Н БДС833-82 | |
| 50 | 5***0 | Фильтрующий элемент 100 I |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
