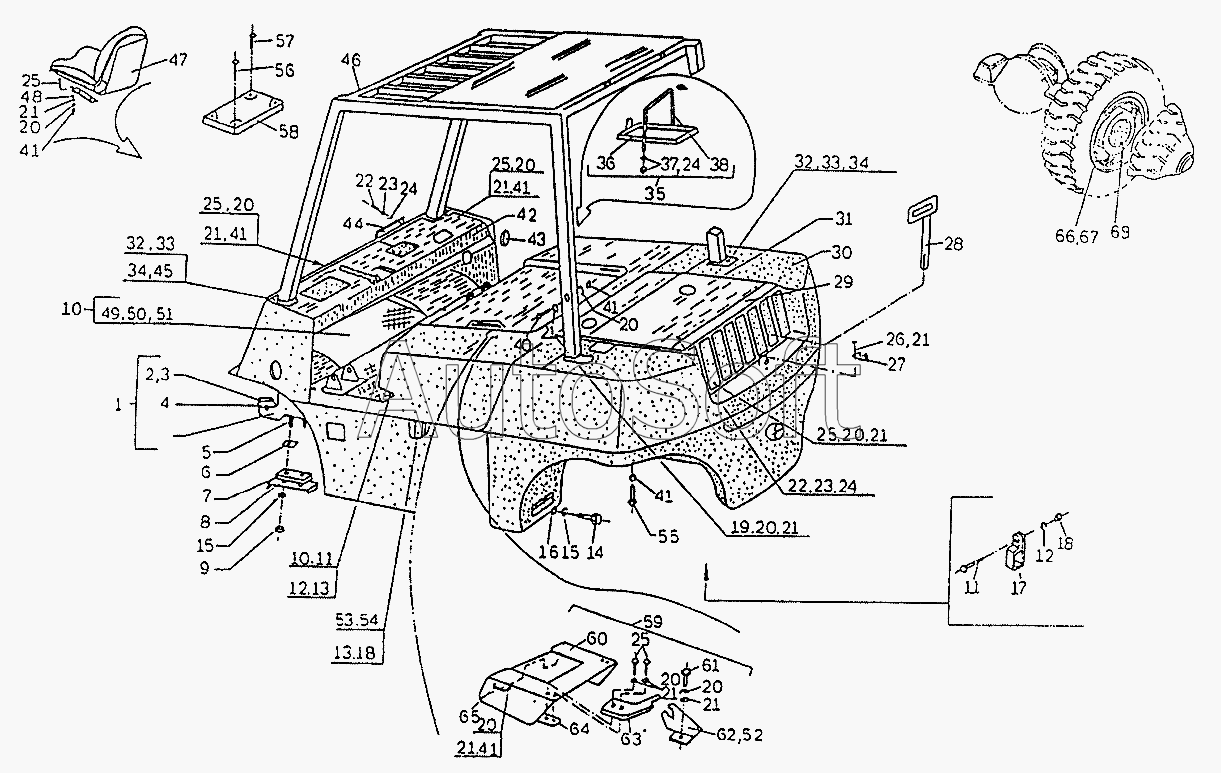

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784 (2002). Общий вид
1
1
2
3
4
5
5
6
7
7
8
9
10
10
10
10
11
11
12
12
13
13
14
15
15
16
17
18
18
19
20
20
20
20
20
20
20
20
20
21
21
21
21
21
21
21
21
21
21
22
22
23
23
24
24
24
25
25
25
25
25
26
27
28
29
30
30
30
30
30
31
31
31
31
31
32
32
33
33
34
34
35
36
37
38
40
41
41
41
41
41
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Шасси | |
| 1 | 1***0 | Шасси | |
| 2 | [***] | Болт 1 М12х35-8.8 БДС1230-85 | |
| 3 | [***] | Шайба 2-12Н БДС833-82 | |
| 4 | 1***3 | Вкладыш | |
| 5 | 1***5 | Болт 1 М24х2х205 | |
| 5 | [***] | Болт 1 М20х170-10.9 БДС1232-86 | |
| 6 | 1***3 | Планка стопорная | |
| 7 | 1***8 | Плита | |
| 7 | 1***3 | Плита | |
| 8 | 1***4 | Планка стопорная | |
| 9 | [***] | Гайка М20-8 БДС744-91 | |
| 10 | 1***0 | Жестяное покрытие пола | |
| 10 | 1***1 | Жестяное покрытие пола | |
| 11 | [***] | Болт 1 М10х20-5.6 БДС1230-85 | |
| 12 | [***] | Шайба 2-10Н БДС833-82 | |
| 13 | [***] | Шайба 10 БДС3223-74 | |
| 14 | [***] | Болт 1 М24х2х70-8.8 БДС1234-85 | |
| 15 | [***] | Шайба 2-24Н БДС833-82 | |
| 16 | [***] | Шайба М24 БДС14494-78 | |
| 17 | 1***2 | Скоба | |
| 18 | [***] | Гайка АМ10-5 БДС744-91 | |
| 19 | [***] | Болт 1 М8х16-5.6 БДС1230-85 | |
| 20 | [***] | Шайба 2-8Н БДС833-82 | |
| 21 | [***] | Шайба М8 БДС14494-78 | |
| 22 | [***] | Болт 1 М6х16-5.6 БДС1230-85 | |
| 23 | [***] | Шайба 2-6Н БДС833-82 | |
| 24 | [***] | Шайба М6 БДС14494-78 | |
| 25 | [***] | Болт 1 М8х30-5.6 БДС1230-85 | |
| 26 | [***] | Болт 2 М8х20-5.6 БДС1232-86 | |
| 27 | 1***5 | Замок | |
| 28 | 1***0 | Тяж | |
| 29 | 1***2 | Решетка | |
| 30 | 1***2 | Противовес | |
| 30 | 1***2 | Противовес | |
| 30 | 1***1 | Противовес | |
| 30 | 1***2 | Противовес | |
| 30 | 1***0 | Противовес | |
| 31 | 1***0 | Крышка радиатора | |
| 31 | 1***0 | Крышка радиатора | |
| 31 | 1***0 | Крышка радиатора | |
| 31 | 1***0 | Крышка радиатора | |
| 31 | 1***0 | Крышка радиатора | |
| 32 | [***] | Болт 1 М16х40-8.8 БДС1230-85 | |
| 33 | [***] | Шайба 2-16Н БДС833-82 | |
| 34 | [***] | Шайба М16 БДС14494-78 | |
| 35 | 1***0 | Крепление аккумуляторной батареи | |
| 36 | 1***0 | Рама в сборе | |
| 37 | [***] | Гайка АМ6-5 БДС744-91 | |
| 38 | 1***1 | Скоба | |
| 40 | 1***5 | Болт | |
| 41 | [***] | Гайка АМ8-5 БДС744-91 | |
| 42 | 1***4 | Щиток управления в сборе | |
| 43 | 1***6 | Пробка | |
| 44 | 1***5 | Плита | |
| 45 | [***] | Гайка АМ16-5 БДС744-91 | |
| 46 | 9***4 | Защитная крышка | |
| 47 | К***0 | Сиденье погрузчика | |
| 48 | [***] | Шайба увеличеная 8 БДС3223-74 | |
| 49 | 1***0 | Жестяное покрытие пола | |
| 49 | 1***1 | Жестяное покрытие пола | |
| 50 | 1***1 | Крышка | |
| 51 | 1***2 | Крышка | |
| 52 | 1***0 | Опора правая в сборе | |
| 53 | 1***0 | Стяжная лента | |
| 54 | [***] | Болт 1М10х60-5.6 БДС1230-85 | |
| 55 | 1***4 | Болт | |
| 56 | [***] | Винт 1 М6х30-5.6 БДС1358-85 | |
| 57 | [***] | Винт 1 М6х50-5.6 БДС1358-85 | |
| 58 | 1***8 | Крышка | |
| 59 | 1***2 | Крышка в сборе | |
| 60 | 1***2 | Крышка | |
| 61 | [***] | Болт М8х25-5.6 БДС1230-85 | |
| 62 | 1***0 | Упора левая в сборе | |
| 63 | 1***2 | Плечо | |
| 64 | 1***3 | Плита | |
| 65 | 1***7 | Рукоятка | |
| 66 | 7***7 | Уплотнение | |
| 67 | [***] | Удлинитель Г-133 КтМ2087 | |
| 69 | 1***2 | Сферическое кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
