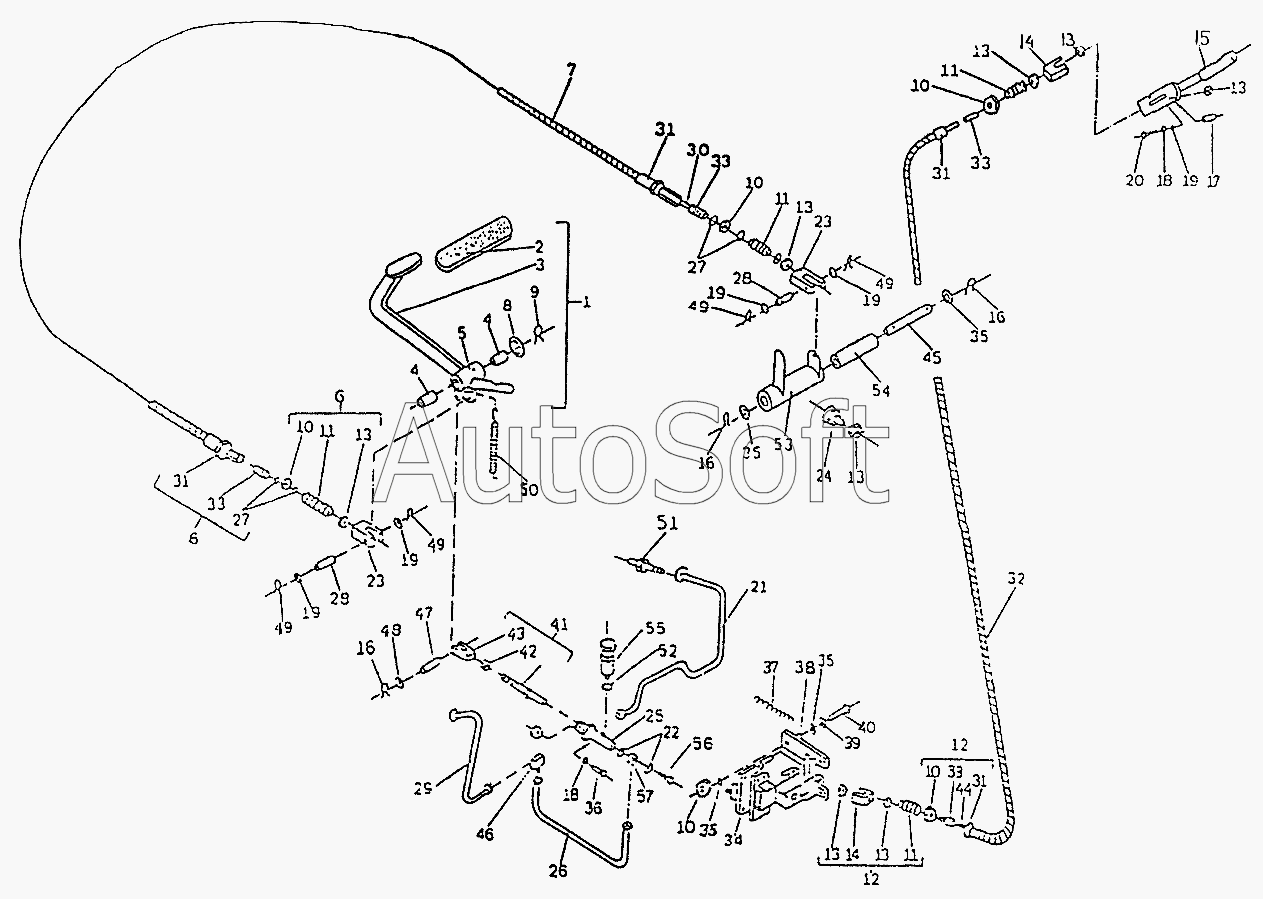

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784 (2002). Тормозная система
1
2
3
4
4
5
6
6
7
8
9
10
10
10
10
10
11
11
11
11
12
12
13
13
13
13
13
13
13
13
14
14
15
16
16
16
17
18
18
19
19
19
19
19
20
21
21
22
23
23
24
25
26
26
27
27
28
28
29
29
30
31
31
31
31
32
33
33
33
33
34
35
35
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
49
49
50
51
52
53
54
55
56
57
1790.33.20.08.00.00-01
1790.33.20.08.00.00-02
1790.33.20.08.00.00-03
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1790.33.20.08.00.00-01 | 1***1 | Тормозная система | |
| 1790.33.20.08.00.00-02 | 1***2 | Тормозная система | |
| 1790.33.20.08.00.00-03 | 1***3 | Тормозная система | |
| 1 | 1***0 | Тормозная педаль в сборе | |
| 2 | 1***1 | Подножка резиновая | |
| 3 | 1***0 | Тормозная педаль | |
| 4 | 2***1 | Втулка | |
| 5 | 1***1 | Пресс-масленка | |
| 6 | 1***0 | Трос в сборе | |
| 7 | [***] | Защитная оболочка ОН04 61246-72 | |
| 8 | [***] | Шайба М20 БДС14494-78 | |
| 9 | [***] | Шплинт 4х32 БДС55-77 | |
| 10 | М***3 | Гайка | |
| 11 | 1***5 | Предохранитель | |
| 12 | 1***0 | Тормозной трос в сборе | |
| 13 | [***] | Гайка М8-5 БДС744-91 | |
| 14 | 1***1 | Вилка | |
| 15 | 5***0 | Ручной тормоз в сборе | |
| 16 | [***] | Шплинт 3,2х16 БДС55-77 | |
| 17 | 1***0 | Втулка | |
| 18 | [***] | Шайба 2-8Н БДС833-82 | |
| 19 | [***] | Шайба М8 БДС14494-78 | |
| 20 | [***] | Болт 1 М8х50-5.6 БДС1230-85 | |
| 21 | 1***0 | Труба правая в сборе | |
| 21 | 1***1 | Труба правая в сборе | |
| 22 | [***] | Кольцо II А 12х18 Cu99,7 БДС3609-73 | |
| 23 | 1***1 | Вилка | |
| 24 | 1***1 | Пробка упорная | |
| 25 | 4***0 | Главный тормозной цилиндр с25 (S=30) КтМ702 | |
| 26 | 1***0 | Труба в сборе | |
| 26 | 1***0 | Труба в сборе | |
| 27 | [***] | Шайба 12 БДС3223-74 | |
| 28 | [***] | Ось 8х30/25 БДС5282-73 | |
| 29 | 1***0 | Труба левая в сборе | |
| 29 | 1***1 | Труба левая в сборе | |
| 30 | [***] | Стальной трос 4-Г-В-С-Н-1372 (L=709) ГОСТ3063-80 | |
| 31 | 1***2 | Ниппель | |
| 32 | [***] | Защитная оболочка 4,5х9,2х1037 ОН04 61246-72 | |
| 33 | 1***2 | Наконечник | |
| 34 | 6***0 | Дисковый тормоз | |
| 35 | [***] | Шайба М12 БДС14494-78 | |
| 36 | [***] | Болт 1 М8х20-5.6 БДС1230-85 | |
| 37 | 1***9 | Пружина | |
| 38 | 1***2 | Плита | |
| 39 | [***] | Шайба 2-12Н БДС833-82 | |
| 40 | [***] | Болт 1 М12х50-5.6 БДС1230-85 | |
| 41 | 1***0 | Шток поршневой в сборе | |
| 42 | [***] | Гайка II М10-5 БДС1262-83 | |
| 43 | 7***6 | Вилка | |
| 44 | [***] | Стальной трос 4-Г-В-С-Н-1372 (L=1250) ГОСТ3063-80 | |
| 45 | 1***2 | Ось | |
| 46 | 2***2 | Тройник промежуточный | |
| 47 | [***] | Ось В10х30 БДС3048-78 | |
| 48 | [***] | Шайба М10 БДС14494-78 | |
| 49 | [***] | Шплинт 2х20 БДС55-77 | |
| 50 | 2***7 | Пружина | |
| 51 | 7***3 | Штуцер | |
| 52 | [***] | Кольцо 2-19х3-3 БДС7947-85 | |
| 53 | 1***0 | Вилка в сборе | |
| 54 | 1***1 | Втулка | |
| 55 | 7***0 | Резервуар тормозной жидкости в сборе | |
| 56 | 1***3 | Болт накидной гайки | |
| 57 | 1***4 | Накидная гайка |
