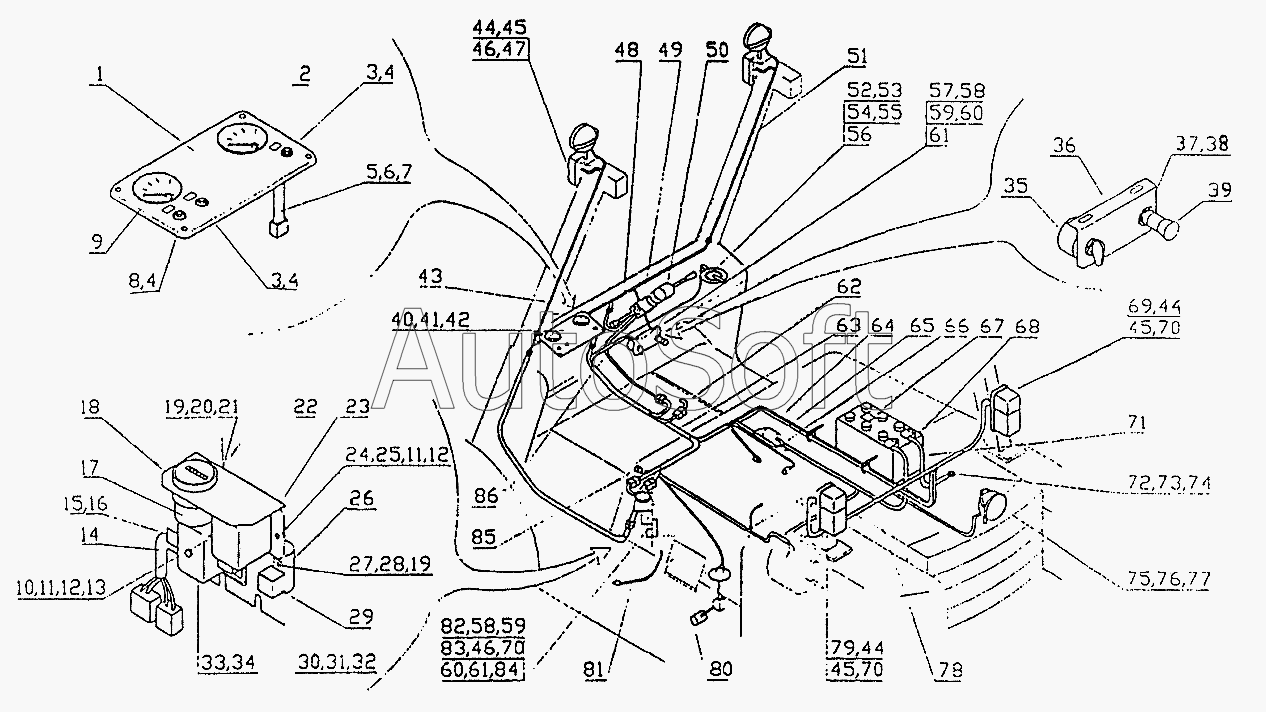

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784 (2002). Электрооборудование
58
58
67
66
64
63
62
61
61
60
60
59
59
68
57
56
55
54
53
52
49
79
1784.33.20.21.00.00-01
86
85
84
83
82
81
80
46
46
78
74
73
72
71
70
70
70
69
11
11
20
19
19
18
17
16
15
14
12
12
21
10
9
8
5
4
4
4
3
3
2
1
22
23
24
25
26
27
28
29
33
34
35
36
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1784.33.20.21.00.00-01 | 1***1 | Электрооборудование | |
| 1 | 1***4 | Крышка | |
| 2 | [***] | Указатель температуры №38.0053.32.001 КтЕ915 | |
| 3 | [***] | Лампа приборного щитка №36.2.908.308 КтЕ641-01 | |
| 4 | [***] | Лампа электрическая АК1222, 12V, 1,5W БДС6310-77 | |
| 5 | 1***0 | Пучок проводов | |
| 8 | [***] | Лампа приборного щитка №36.2.908.308 КтЕ641 | |
| 9 | [***] | Указатель уровня топлива №38.0055.42.001 КтЕ916 | |
| 10 | [***] | Винт 1 М6х12-5.6 БДС832-83 | |
| 11 | А***8 | Шайба | |
| 12 | [***] | Шайба 2-6Н БДС833-82 | |
| 14 | 1***0 | Пучок проводов | |
| 15 | 7***3 | Наконечник 6,3 | |
| 16 | [***] | Искрогасящий контур ИК 2х50-50/80 Т-I, Т-II | |
| 17 | [***] | Счетчик моточасов №12729 | |
| 18 | 1***2 | Кольцо | |
| 19 | [***] | Шайба 2-5Н БДС833-82 | |
| 20 | [***] | Винт 1 М5х18-5.6 БДС832-83 | |
| 21 | [***] | Гайка М5-5 БДС744-91 | |
| 22 | 1***1 | Плита | |
| 23 | [***] | Реле-регулятор РР380н. №82.029 КтЕ600 | |
| 24 | [***] | Винт М6х20-5.6 БДС832-83 | |
| 25 | [***] | Гайка М6-5 БДС744-91 | |
| 26 | [***] | Реле РПП №82300, 12V, 25W КтЕ1131-06 | |
| 27 | [***] | Винт М5х8-5.6 БДС832-83 | |
| 28 | [***] | Шайба АМ5 БДС206-78 | |
| 29 | [***] | Реле РП-11 №82.324.00.00-03 КтЕ846-03 | |
| 33 | [***] | Щиток предохранителей ТП-6 БДС5003-73 | |
| 34 | [***] | Предохранитель 8А №4840771 КтЕ12-01 | |
| 35 | [***] | Стартерный переключатель ПСД-1 №821490000 | |
| 36 | 1***1 | Кронштейн | |
| 40 | 1***2 | Табло | |
| 41 | [***] | Винт М6х35 БДС832-83 | |
| 42 | [***] | Винт М6х60 БДС832-83 | |
| 46 | [***] | Шайба 2-4Н БДС833-82 | |
| 49 | 1***0 | Реверс в сборе | |
| 52 | [***] | Болт М8х20-5.6 БДС1230-85 | |
| 53 | [***] | Гайка М8-5 БДС744-91 | |
| 54 | [***] | Шайба 2-8Н БДС833-82 | |
| 55 | [***] | Шайба М8 БДС14494-78 | |
| 56 | [***] | Звуковой сигнал К9 №82 326 00.00 КтЕ1031-31 | |
| 57 | 1***0 | Кронштейн | |
| 58 | [***] | Болт М6х18-5.6 БДС1230-85 | |
| 59 | [***] | Гайка М6-5 БДС744-91 | |
| 60 | [***] | Шайба 2-6Н БДС833-82 | |
| 61 | [***] | Шайба М6 БДС14494-78 | |
| 62 | 1***0 | Провод | |
| 63 | 1***0 | Пучок проводов | |
| 64 | 1***0 | Пучок проводов | |
| 66 | [***] | Термовыключатель №38005037007 | |
| 67 | [***] | Батарея аккумуляторная стартерная 12М, 135-5 ОН04 77223-84 | |
| 68 | 1***0 | Провод | |
| 69 | 3***0 | Корпус | |
| 70 | [***] | Шайба М4 БДС14494-78 | |
| 71 | 1***0 | Провод | |
| 72 | [***] | Болт М10х20-5.6 БДС1230-85 | |
| 73 | [***] | Шайба 2-10Н БДС833-82 | |
| 74 | [***] | Шайба М10 БДС14494-78 | |
| 78 | [***] | Скоба №ПА3300046 | |
| 79 | 3***0 | Корпус | |
| 80 | [***] | Датчик указателя уровня топлива №38003445001 КтЕ913 | |
| 81 | 1***0 | Провод | |
| 82 | 1***1 | Щиток | |
| 83 | [***] | Винт 13,5х9,5-4.6 БДС11227-73 | |
| 84 | 1***0 | Кожух | |
| 85 | [***] | Стоп-ключ масляный №403001 КтЕ848 | |
| 86 | 1***3 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
