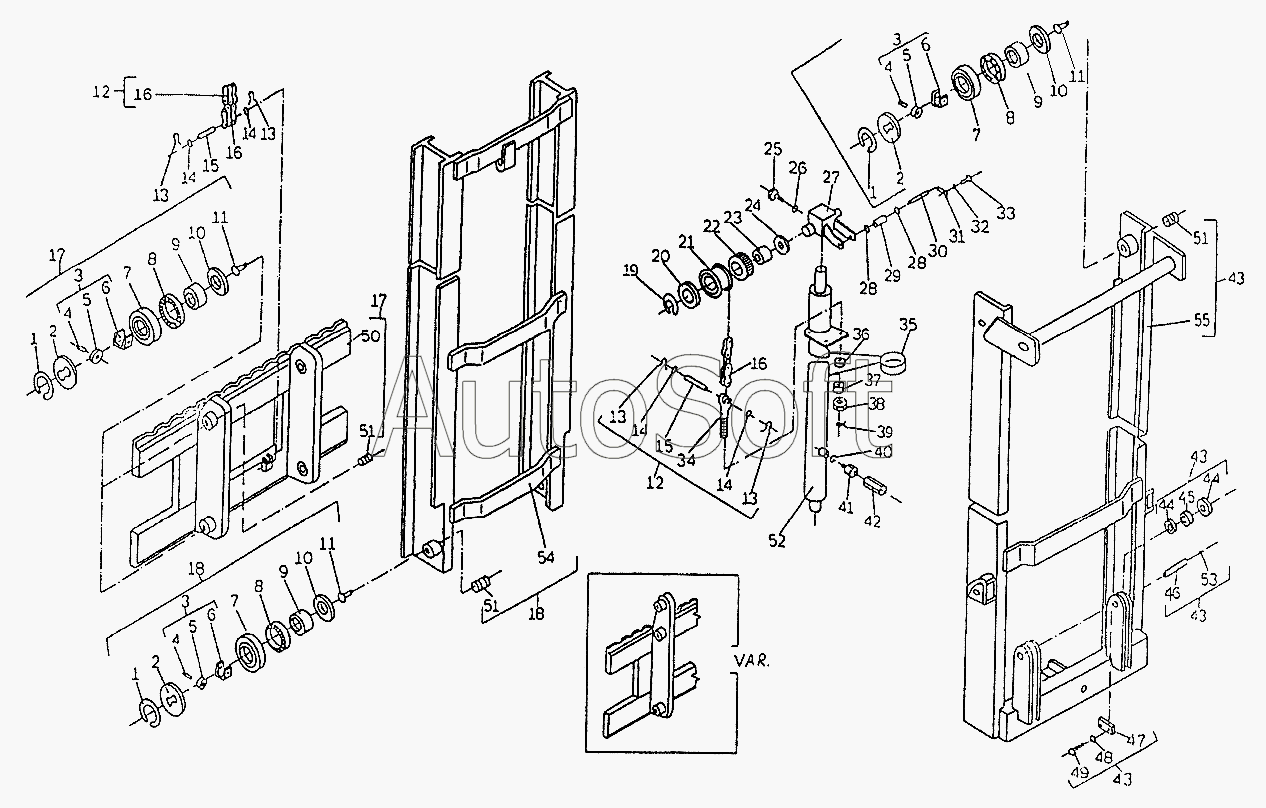

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784 (2002). Подъемное устройство
1
1
1
1
1
1
2
2
2
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
7
7
7
8
8
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
11
11
11
12
12
12
12
12
12
13
13
13
13
14
14
14
14
15
15
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
18
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
42
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
44
44
45
46
47
48
49
50
50
50
51
51
51
52
52
52
52
52
52
52
52
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1784.33.06.00.00-12 | 1***2 | Подъемное устройство (h=3300мм) | |
| 1788.33.03.00.00-11 | 1***1 | Подъемное устройство (h=3300мм) | |
| 1788.33.03.00.02 | 1***2 | Кольцо | |
| 8622.00.00.00-05 | 8***5 | Подъемное устройство (h=3300мм) | |
| 8622.00.00.01 | 8***1 | Кольцо | |
| 8665.00.00.00-06 | 8***6 | Подъемное устройство (h=3300мм) | |
| 8665.00.00.00-07 | 8***7 | Подъемное устройство (h=4000мм) | |
| 8665.00.00.00-08 | 8***8 | Подъемное устройство (h=4500мм) | |
| 8804.00.00.00-10 | 8***0 | Подъемное устройство (h=4500мм) | |
| 8807.00.00.00-12 | 8***2 | Подъемное устройство (h=4500мм) | |
| 8808.00.00.00-12 | 8***2 | Подъемное устройство (h=4000мм) | |
| 8809.00.00.00-03 | 8***3 | Подъемное устройство (h=4500мм) | |
| 8810.00.00.00-10 | 8***0 | Подъемное устройство (h=4000мм) | |
| 8811.00.00.00-10 | 8***0 | Подъемное устройство (h=4000мм) | |
| 1 | [***] | Кольцо В65 БДС2170-77 | |
| 1 | [***] | Кольцо В70 БДС2170-77 | |
| 2 | 8***2 | Крышка | |
| 2 | 8***5 | Крышка | |
| 3 | 8***1 | Ролик малый в сборе | |
| 4 | 8***2 | Ось | |
| 5 | 8***3 | Ролик | |
| 6 | 8***1 | Корпус | |
| 7 | 1***3 | Ролик | |
| 7 | 8***1 | Ролик | |
| 8 | [***] | Подшипник игольчатый К75х83х23 | |
| 8 | [***] | Подшипник игольчатый К80х88х30 | |
| 9 | [***] | Втулка IR 65х75х28 | |
| 9 | [***] | Втулка IR 70х80х30 | |
| 10 | 1***6 | Шайба | |
| 10 | 1***4 | Шайба | |
| 11 | 2***4 | Шайба стопорная | |
| 12 | 1***0 | Цепь в сборе (h=3300мм) | |
| 12 | 8***0 | Цепь в сборе (h=4500мм) | |
| 12 | 8***0 | Цепь в сборе (h=4000мм) | |
| 13 | [***] | Шплинт 2,5х14 БДС55-77 | |
| 14 | А***8 | Шайба | |
| 15 | 7***3 | Ось | |
| 16 | [***] | Цепь пластинчатая БК-109х20(6+6)-БК БДС4717-72 (h=3300мм) | |
| 16 | [***] | Цепь пластинчатая БК-127х20(6+6)-БК БДС4717-72 (h=4000мм) | |
| 16 | [***] | Цепь пластинчатая БК-139х20(6+6)-БК БДС4717-72 (h=4500мм) | |
| 17 | 1***3 | Каретка вертикальная в сборе | |
| 17 | 1***5 | Каретка вертикальная в сборе | |
| 17 | 8***0 | Каретка вертикальная в сборе | |
| 18 | 1***0 | Рама подвижная (h=3300мм) | |
| 18 | 1***0 | Рама подвижная (h=3300мм) | |
| 18 | 8***1 | Рама подвижная (h=4500мм) | |
| 18 | 8***1 | Рама подвижная (h=4000мм) | |
| 18 | 8***0 | Рама подвижная (h=4500мм) | |
| 18 | 8***0 | Рама подвижная (h=4000мм) | |
| 19 | [***] | Кольцо В45 БДС2170-77 | |
| 20 | 1***0 | Шайба | |
| 21 | 1***2 | Ролик | |
| 22 | [***] | Подшипник игольчатый К55х63х20 | |
| 23 | [***] | Втулка IR 45х55х40 | |
| 24 | 1***9 | Шайба | |
| 25 | [***] | Болт 1 М12х25-5.6 БДС1230-85 | |
| 26 | [***] | Шайба 2-12Н БДС833-82 | |
| 27 | 1***0 | Несущая балка в сборе | |
| 28 | 1***3 | Шайба | |
| 29 | 1***7 | Ролик | |
| 30 | 1***5 | Ось | |
| 31 | 1***1 | Планка фиксирующая | |
| 32 | [***] | Шайба 2-6Н БДС833-82 | |
| 33 | [***] | Болт 1 М6х14-6.8 БДС1230-85 | |
| 34 | 7***7 | Болт длинный | |
| 35 | 1***8 | Кольцо | |
| 36 | 8***4 | Шайба 20 | |
| 37 | 8***5 | Шайба 20 | |
| 38 | [***] | Гайка М20-5 БДС744-91 | |
| 39 | [***] | Шплинт 4х36 БДС55-77 | |
| 40 | [***] | Кольцо 1А 22х27 БДС3609-73 | |
| 41 | 1***4 | Штуцер специальный | |
| 42 | Д***) | Дросель нерегулируемый ОН04 58957-75 | |
| 42 | Д***) | Дросель нерегулируемый ОН04 58957-75 | |
| 42 | Д***) | Дросель нерегулируемый ОН04 58957-75 | |
| 42 | Д***) | Дросель нерегулируемый ОН04 58957-75 | |
| 43 | 1***3 | Рама неподвижная (h=3300мм) | |
| 43 | 1***0 | Рама неподвижная (h=3300мм) | |
| 43 | 8***1 | Рама неподвижная (h=3300мм) | |
| 43 | 8***2 | Рама неподвижная (h=4000мм) | |
| 43 | 8***4 | Рама неподвижная (h=4500мм) | |
| 43 | 8***4 | Рама неподвижная (h=4000мм) | |
| 43 | 8***0 | Рама неподвижная (h=4500мм) | |
| 43 | 8***0 | Рама неподвижная (h=4000мм) | |
| 43 | 8***3 | Рама неподвижная (h=4500мм) | |
| 44 | 1***3 | Шайба | |
| 45 | 1***4 | Втулка | |
| 46 | 1***3 | Ось | |
| 47 | [***] | Планка фиксирующая БДС2348-85 | |
| 48 | [***] | Шайба 2-10Н БДС833-82 | |
| 49 | [***] | Болт 1 М10х20-5.6 БДС1232-86 | |
| 50 | 1***0 | Рама | |
| 50 | 1***0 | Рама | |
| 50 | 8***0 | Рама | |
| 51 | 8***8 | Пробка | |
| 52 | 2***1 | Гидравлический плунжерный цилиндр 25ЦПС3 (90х1650) КтМ841-11 (h=3300мм) | |
| 52 | 2***3 | Гидравлический плунжерный цилиндр 25ЦПС3 (90х2000) КтМ841-13 (h=4000мм) | |
| 52 | 2***4 | Гидравлический плунжерный цилиндр 25ЦПС3 (90х2250) КтМ841-14 (h=4500мм) | |
| 52 | 2***1 | Гидравлический плунжерный цилиндр ЦПС2 (80х1650) КтМ841-06 (h=3300мм) | |
| 52 | 2***3 | Гидравлический плунжерный цилиндр 25ЦПС2 (80х2000) КтМ841-08 (h=4000мм) | |
| 52 | 2***4 | Гидравлический плунжерный цилиндр 25ЦПС2 (80х2250) КтМ841-09 (h=4500мм) | |
| 52 | 2***1 | Гидравлический плунжерный цилиндр 25ЦПС4 (70х1650) КтМ841-01 (h=3300мм) | |
| 52 | 2***3 | Гидравлический плунжерный цилиндр 25ЦПС4 (70х2000) КтМ841-03 (h=4000мм) | |
| 52 | 2***4 | Гидравлический плунжерный цилиндр 25ЦПС4 (70х2250) КтМ841-04 (h=4500мм) | |
| 53 | [***] | Пресс-масленка 1.3 БДС1640-81 | |
| 54 | [***] | Рама подвижная | |
| 55 | [***] | Рама неподвижная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
